1回路 高速 差動 コンパレータ【LM361N/NOPB】

1回路 高速 差動 コンパレータ【LM361N/NOPB】

メーカー名:
型番:
LM361N/NOPB
環境区分:
RoHS対応
品質ランク:
A2
数量

1個以上
¥290.00(税抜)
50個以上
¥276.00(税抜)
100個以上
¥256.00(税抜)
納期:
お問合せ下さい

1回路 高速 差動 コンパレータ【LM361N/NOPB】の概要

【概要】

LM361は、超高速の差動入力、コンプリメンタリTTL出力のコンパレータであってSE529/NE529とはピン・ツー・ピンで置換可能であり、より優れた特性をもっています。このデバイスは、超高速及び低い入力オフセット等が得られるように、設計されています。5mVから500mVのオーバドライブ範囲での遅延時間は代表値で僅か3nsの変動にとどまっています。また、このデバイスは、オペアンプ用電源(±15V)での動作が可能となっています。更に、コンプリメンタリ出力は、互いに特性のズレ(スキュー)が最小となる様に調整されています。用途としては、高速ADコンバータやディスク・ファイル・システムにおけるゼロ・クロッシング検出器等があげられます。

【特長】

  • 独立ストローブ入力
  • 高速性保証:20ns(最大)
  • 両出力の遅延時間は高精度に整合済み
  • コンプリメンタルTTL出力
  • オペアンプ電源での動作可能:±15V
  • オーバドライブ変化に対して速度変動が少ない
  • 低い入力オフセット電圧
  • 余裕のある電源電圧範囲

【主な仕様】

Number of Channels(#)1
Output TypeDifferential
Vs(Min)(V)11
Vs(Max)(V)32
Propagation Delay Time(uS)0.14
Vos (Offset Voltage @ 25C) (Max) (mV)1
Iq per channel(Max)(mA)20
Input Bias Current (+/-)(Max)(nA)30000
Rail-to-RailNo
FeaturesStrobe
Operating Temperature Range(C)0 to 70

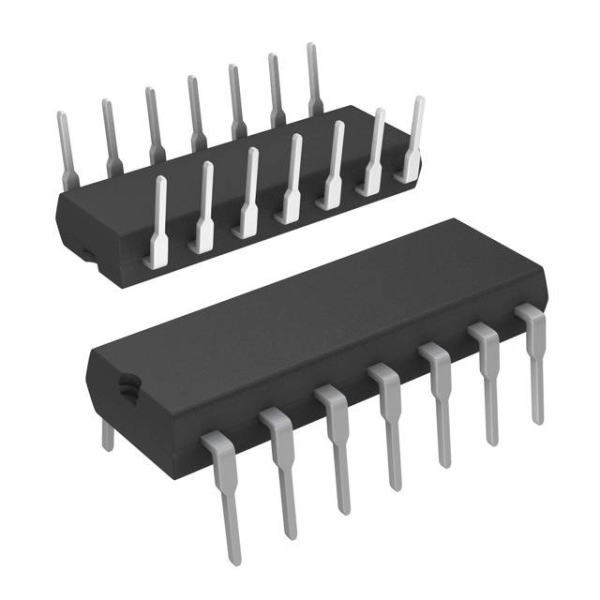

Package14PDIP
VICR(Max)(V)23
VICR(Min)(V)9
