TND14V-821KB00AAA0*A

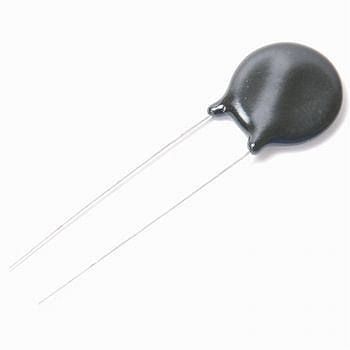

ディスク形セラミックバリスタ 820V φ14mm(10個1セット)
マルツコード：
M5261-8
品質ランク：
S2
在庫のある営業所( 1営業所 )
自社在庫数：
27セット
（ 2025/05/28 04:45 現在）

出荷予定日：
2025/5/28
16:00
までのご注文で
2025/5/28
出荷
数量
電圧
1セット以上
￥1,849.00
(税込￥2,033.00)
50セット以上
￥1,739.00
(税込￥1,912.00)
100セット以上
￥1,611.00
(税込￥1,772.00)
200セット以上
￥1,464.00
(税込￥1,610.00)

ディスク形セラミックバリスタ 820V φ14mm(10個1セット)【TND14V-821KB00AAA0*A】

の概要
【特 長】
・サージ電流耐量が極めて大きい。（8／20 μs標準波形での 2回保証値がG シリーズ比で約2倍）
・エネルギー耐量が極めて大きい。（Gシリーズ比で約1.5倍）
・同一サージ電流耐量なら1 ランク小形化可能。
・電圧非直線係数が大きく、制限電圧が低い。
・電圧−電流特性が正負対称である。
・パルスに対する応答速度が速い。
・続流現象がない。
・くり返しサージに対して変化が少ない。
・温度特性がすぐれている。
・信頼性が高い。

【用 途】
・各種半導体素子の過電圧からの保護。
・各種機器の誘導雷サージからの保護。
・モータ、リレー等の開閉サージ吸収。

【仕様】

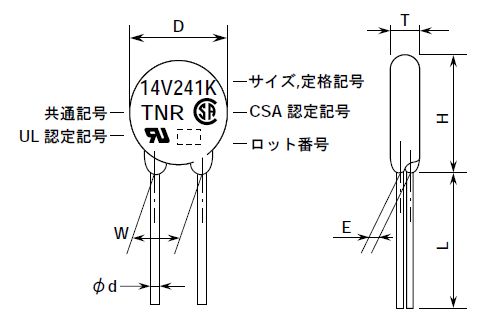

・取付ピッチ：7.5mm±1.0mm
・最大定格/最大許容回路電圧AC：510Vrms
・最大定格/DC：670V
・最大定格/サージ電流耐量：5000/1回-4500/2回
・最大定格/エネルギー耐量：165J
・最大定格/定格パルス電力：0.6W
・最大制限電圧：1355V
・静電容量［参考値］：250pF
・バリスタ電圧定格：820V
・入数：10個

営業所在庫状況

好評発売中
営業所 在庫数
金沢営業所 1セット

回路保護デバイスにはこちらの製品もございます。

回路保護用ダイオード バリスタ(サージアブソーバー)

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
