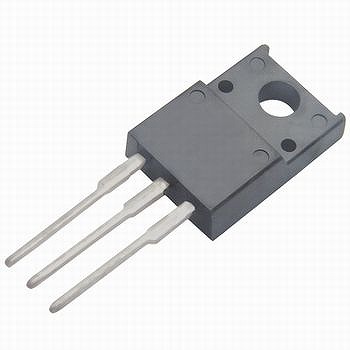

NJM7815FA
3端子レギュレーター(+15V出力)
マルツコード：
M5633-2
箱番号：
品質ランク：
S2
在庫のある営業所( 8営業所 )
自社在庫数：
847個
（ 2025/05/01 13:16 現在）

出荷予定日：
2025/5/1
16:00
までのご注文で
2025/5/1
出荷
数量
1個以上
￥60.00
(税込￥66.00)
200個以上
￥48.00
(税込￥52.00)
500個以上
￥42.00
(税込￥46.00)

こちらからもご購入いただけます

バルク
1 個以上
¥321.43
(税込 ¥353.57)
確認する

3端子レギュレーター(+15V出力)【NJM7815FA】

の概要
三端子レギュレーター＝78xx(プラス出力)／79xx(マイナス出力)で通る標準的なレギュレーターICです。オリジナルは海外メーカーですが新日本無線の製品でTO-220Fパッケージのものは全体が樹脂でモールドされており標準型のTO-220で必要な取り付けタブの絶縁シートやブッシュが要りません。ただし、熱伝導のためグリスやラバーを介してネジ止めしてください。 データーシート通りの出力電流や損失で使うためには放熱をしっかりする必要があり通常はかなり内輪な条件で使います。 また、最近流行のLDOと異なり高めの入力電圧が必要です。 データーシートに"最小入力電圧"の規定はありませんが"ラインレギュレーション"の規定条件VIN=17.5V～で判断し、リップルなどで入力電圧が落ち込んでも17.5Vを下回らないようにします。 ただし、入力電圧を上げると損失が増加します。 【仕様】
・パッケージ： TO-220F
・出力電圧： 14.4V～15.6V
・出力電流(max)： 1500mA
・入力電圧： +35V(max)
・最小入出力間電圧差(typ)：
・許容損失： 16W(Tc≦70℃)
・動作温度： -40℃～+85℃
・特徴： 高出力電流(1500mAmax)です。
