COM-10468

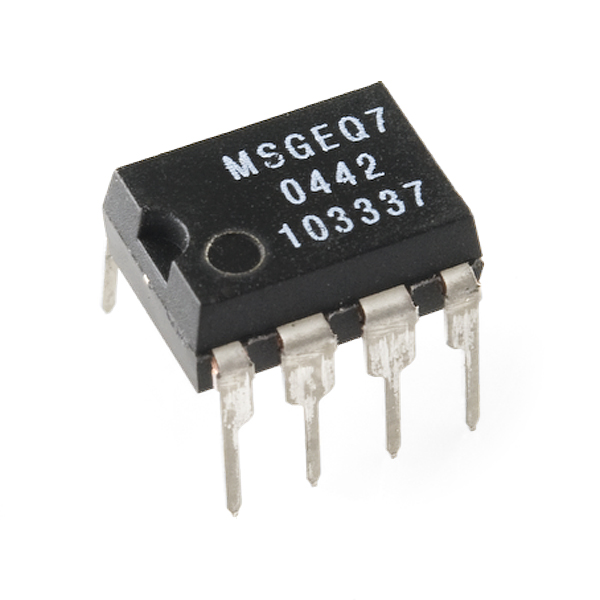

オーディオ用スペクトラムアナライザ(MSGEQ7)
マルツコード:
M5772-19
品質ランク:
S1
自社在庫数:
0個
2025/06/15 20:38 現在)

納期:
30営業日程度
数量
1個以上
¥1,108.00
(税込¥1,218.00)
50個以上
¥1,053.00
(税込¥1,158.00)
100個以上
¥976.00
(税込¥1,073.00)
200個以上
¥887.00
(税込¥975.00)

オーディオ用スペクトラムアナライザ(MSGEQ7)【COM-10468】

の概要

7 バンド グラフィック イコライザー IC は、オーディオ スペクトルを 7 つのバンドに分割する CMOS チップです。63Hz、160Hz、400Hz、1kHz、2.5kHz、6.25kHz、16kHz。7 つの周波数はピーク検出され、出力に多重化されて、各バンドの振幅の DC 表現を提供します。フィルター応答を選択するために外部コンポーネントは必要ありません。オンチップ クロック発振器周波数を選択するには、オフチップ抵抗器とコンデンサのみが必要です。フィルターの中心周波数はこの周波数を追跡します。

カップリング コンデンサとデカップリング コンデンサ以外の外部コンポーネントは必要ありません。チップ電源は 2.7 ~ 5.5 ボルトの範囲で、5 ボルトで最適なパフォーマンスが得られます。このデバイスは、ポータブル オーディオ デバイス用の非常に低い静止電流 (通常 1mA 未満) を備えています。マルチプレクサはリセットとストローブによって制御され、2 つのピンだけでマルチプレクサの読み出しが可能です。マルチプレクサの読み出し速度は減衰時間も制御するため(1 回の読み出しにつき 10% 減衰)、この機能には外部ピンは必要ありません。

●特長

・低消費電力
・外部コンポーネントは 2 つだけ
・オンチップ グランド リファレンス
・スイッチド キャパシタ フィルタ
・3.3 または 5 ボルト動作
・20 dB のゲイン
・オンチップ オシレータ
・出力マルチプレクサ
・可変減衰時間
・8 ピン DIP パッケージ
