DEV-13298
ベア導電性タッチボード
マルツコード：
M5782-37
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/09/10 02:59 現在）

納期：
30営業日程度
数量
1個以上
￥13,365.00
(税込￥14,701.00)
10個以上
￥12,697.00
(税込￥13,966.00)
30個以上
￥12,296.00
(税込￥13,525.00)
50個以上
￥11,628.00
(税込￥12,790.00)

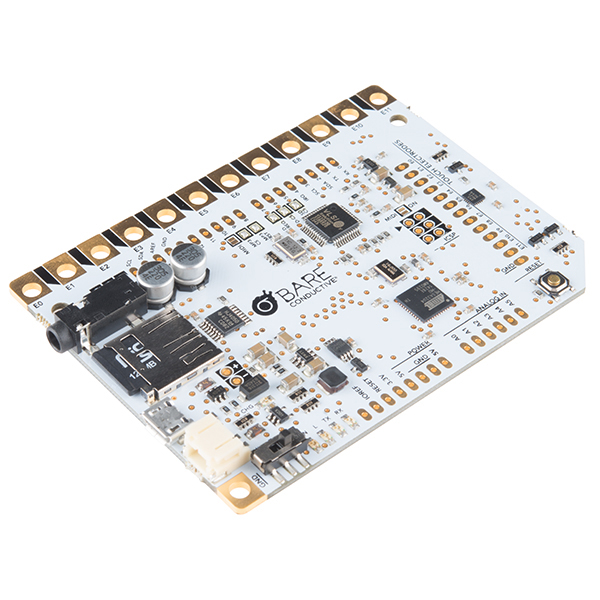

ベア導電性タッチボード【DEV-13298】

の概要

Bare Conductive のタッチ ボードは、ほぼあらゆる素材や表面をセンサーに変えることができる、使いやすい Arduino@Heart ボードです。各タッチ ボードには、導電性インクまたはその他のタイプのコネクタ用の 12 個の電極があり、Arduino IDE から描画または接続して、照明スイッチ、楽器、カスタム インタラクティブ サーフェスを作成できます。Bare Conductive タッチ ボードにはオンボード MP3 プレーヤーも搭載されており、各ボードでお気に入りの曲を MIDI 曲に変えることができます。簡単に言うと、Arduino または Arduino 互換デバイスでできることは、タッチ ボードと導電性インクでも (さらにそれ以上のことも) できます。

タッチ ボードは、専用の静電容量式タッチおよび MP3 デコーダー IC を備えたマイクロコントローラー ボードとして特別に設計されています。各ボードには、3.5mm オーディオ ジャックとマイクロ SD カード ホルダー (ファイル ストレージ用) のほか、独自の 128MB マイクロ SD カードがあります。タッチ ボードは ATmega32U4 をベースにしており、3 ～ 5.5VDC で 16MHz で動作します。マイクロ USB コネクタ、外部リチウム ポリマー (LiPo) セル用の JST コネクタ、電源スイッチ、リセット ボタンなど、Arduino タイプのデバイスに期待されるすべての機能を備えています。このボードで使用される microSD カードのサイズには 32GB の制限があることに注意してください。

ベア導電性タッチ ボードは Arduino Leonardo に似ており、Arduino IDE (1.5.6 以降) を使用してプログラムできます。タッチ ボードに電力を供給するには、マイクロ USB 接続に接続するか、2 ウェイ JST PH シリーズ コネクタに接続された 3.7V リチウム ポリマー (LiPo) セルから接続するだけです。オンボードの ATmega32U4 は、接続されたコンピュータではマウスやキーボード、シリアル ポート、または USB MIDI デバイスとして表示されます。

注: タッチ ボードには、マイクロ USB ケーブルや LiPo バッテリーは付属していません。これらのアイテムは別途購入する必要があり、以下の推奨製品セクションにあります。

●特長

・Arduino 互換 (IDE では Arduino Leonardo として認識されます)
・Atmel ATMega32U4 マイクロプロセッサ
・Freescale MPR121 専用タッチ インターフェイス
・VLSI VS1053B オーディオ プロセッサ
・Arduino シールド互換 (チェック ピンが使用可能)
・32 KB のフラッシュ メモリ (そのうち 4 KB はブートローダに使用)
・5V 動作電圧 (USB またはバッテリー動作用の自動電圧セレクタ)
・5V 動作用のオンボード ブースト回路を備えた LiPo バッテリー充電機能内蔵
・16 MHz クロック速度
・USB 経由で電源供給およびプログラム可能
・20 個のデジタル I/O ピン (3 個はタッチ IC に、5 個は MP3 IC に使用 - 使用可能)無効）
・7 つの PWM チャンネル
・12 のアナログ入力チャンネル
・12 のタッチ電極（うち 8 つは PWM 機能付きの追加デジタル入力または出力として構成可能）
・84mm x 62mm のフットプリント、最大高さ 10mm（オーディオ コネクタ）
・micro SD カード経由で最大 32GB
・HID 対応

【同梱物】

・1x タッチ ボード
・1x microSD カード（128MB）
