RX231 HMI(Human Machine Interface) Solution Kit【R0K5RX231D000BR】

数量
1セット以上
¥44,000.00(税抜)
自社在庫数
2セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

■概要

(1) ユーザ製品に近い動作確認が即時可能
(2) 開発期間短縮およびシステムコストの低減が可能
(3) マイコンとSmart Analog ICとの連携でセンサ制御システムの信頼性を向上が可能

【活用例】
(1) ユーザ製品に近い動作確認が即時可能
・タッチキー、センサ入力、LCD表示、音声録再の連動といった、HMIの組合せ
・各種センサでマイコンをウエイクアップするといったセンサ応用


⇒ 企画・仕様策定期間を短縮


(2) 本製品をリファレンスデザインとした基板開発が可能
「RX231」、「SAIC101」の内蔵機能を使用し、外付けIC、部品を削減。実装面積も削減でき基板を縮小可能。
 ・RX231:タッチセンサIC、音声再生IC、USB用IC
 ・SAIC101:オペアンプ、抵抗などのディスクリート部品

⇒ 開発工数およびシステムコストの削減


(3) サンプルソフトウェアをリファレンスにしたソフト開発がすることで

⇒ ソフトウェア開発期間を約20%削減


(4) 省電力やM2Mへの応用開発が可能
マイコンでSmart Analog ICのアンプゲインの自動調整が可能

⇒ 高信頼性のセンサ制御システムを実現


■ サンプルソフトウェア

ルネサスエレクトロニクスのオフィシャルサイトにて最新の情報をご確認下さい。
http://japan.renesas.com/


■ USB特化ツール QE for USB

本ボードでは、 システムの組み込み工数を削減するために最適化された開発ツール 「QE for USB」がすぐに利用できます。 これはe2 studioプラグインとして動作します。

アプリケーション特化ツールQEについて
http://japan.renesas.com/products/tools/solution_tool_kit/qe/index.jsp

USB特化開発ツール QE for USB
http://japan.renesas.com/products/tools/solution_tool_kit/qe/qe_for_usb/index.jsp

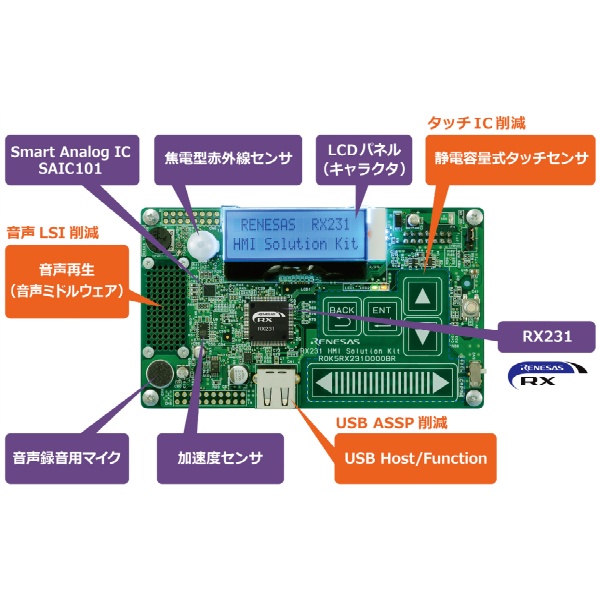

○ HMI評価ボード
 ・静電容量式タッチ機能やUSB機能を内蔵した高電力効率32bitマイコン「RX231」
 ・16ビットA/Dコンバータやアンプゲイン等を制御できるSmart Analog IC「SAIC101」
 ・タッチ電極
 ・LCDパネル(キャラクタ)
 ・音声録再回路
 ・焦電型赤外線センサ、加速度センサ
出荷時には基本デモソフトウェア(RTK5RX2310P00000Z)が書き込まれており、USB、LCD、タッチキー、※ 出荷時に、デモソフトウェアが書き込まれており、USB、LCD、タッチキー、音声録再、センサ制御、などの動作確認が可能。音声録再、センサ制御、歩数計などの機能を搭載しています。

○電池ボックス  (単 3電池3 本は別途ご用意ください。)

項目内容
寸法本体 120×70×27mm
電池ボックス:70×48×20mm
電源(a)電池BOX(単三電池3本)
(b)ACアダプタ(別売)
(c)USB micro-B(USBバスパワー)
入力電圧3.5V - 5.5V
環境条件動作時:10〜35℃
保管時:-10〜50℃
マイコンRX231:R5F52318ADFP
(ROM/RAM:512KB、PKG:100LQFP)
Smart Analog ICSAIC101:RAA7301013CBG
発振素子発振子:16MHz、32.768kHz
発振器:11.2896MHz
センサ焦電型赤外線センサ(SAIC101で検出)
加速度センサ(RX231で検出)
表示LCD:1個(16文字×2行キャラクタ)
LED:2個(LED1緑、LED2橙)
キー入力タッチキー:ボタン4個、スライダ1組
機械式プッシュ(割込み用1個、リセット用1個)
機械式スライド(モード切替用、USBブート用)
音声録再
(S/W圧縮伸長)
再生1.2Wパワーアンプ(TS4990IST)
基板搭載スピーカ
イヤホンジャック(モノラル)
録音コンデンサマイク
オペアンプ(HA1630D06TEL-E)
音楽再生16ビット・オーディオDAC(PCM1774RGPT)
40mW+40mWヘッドフォン出力(φ3.5mm、ステレオ)
標準インターフェースUSB Standard-A
USB micro-B
評価用インターフェース無線モジュール評価用(24 5602 024 000 829 H+)
デバックインタフェース機能拡張用(2.54mmピッチスルーホール)
E1接続用コネクタ


■ダウンロード
User's Manual - Others

その他のルネサスエレクトロニクス社パッケージや製品情報はこちらからご覧いただけます→



Renesas Star Product

585194 0000000200652121 #WL-039 R0K5RX231D000BR 回路図
