マイコンIC RL78/G14 16BIT 512KB FLASH 48HWQFN【R5F104GLANA#U0】

マイコンIC RL78/G14 16BIT 512KB FLASH 48HWQFN【R5F104GLANA#U0】

メーカー名:
型番:
R5F104GLANA#U0
品質ランク:
S1
数量

1個以上
¥774.00(税抜)
50個以上
¥736.00(税抜)
100個以上
¥682.00(税抜)
200個以上
¥620.00(税抜)
自社在庫数
50

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

マイコンIC RL78/G14 16BIT 512KB FLASH 48HWQFN【R5F104GLANA#U0】の概要

Basic Information
FamilyRL78
SeriesRL78/G1x
GroupRL78/G14
Memory
Program memory512 KB Flash memory
RAM48 KB
Data Flash8 KB
CPU (Bit, Clock, DMA, External Bus etc)
CPURL78 (16-bit)
Max. Frequency32 MHz
Sub-Clock (32.768 kHz)YES
On-chip Oscillator Freq.High-Speed: 64, 48, 32, 24, 16, 12, 8, 6, 4, 3, 2, 1MHz
Low-speed: 15kHz
Real-Time Clock (RTC)YES
Power-On ResetYES
Low Voltage DetectionYES
DMA RemarksDTC
External Interrupt Pins13
I/O Ports44
Timers
8-bit Timers4 ch
16-bit Timers8 ch
Watchdog Timers1 ch
Other Timers12-bit Interval Timer x 1 ch
PWM Output10
3-Phase PWM Output FunctionYES
Analog
A/D Converters10-bit x 10 ch
D/A Converters8-bit x 2 ch
Interfaces
CSIs5 ch
UARTs3 ch
I2Cs6 ch
LIN1 ch
Operating Conditions
Operating Voltage1.6 to 5.5 V
Operating Temperature-40 to 85 ℃ (Ambient Temperature)

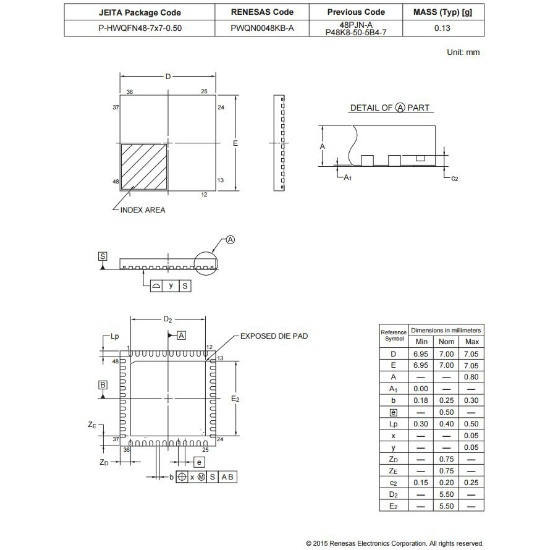

Package
Pins48
Pin pitch0.5 mm
Package TypeHWQFN
Body Size7x7 mm2
Mounting height0.8 mm
Mass0.13 g
Renesas codePWQN0048KB-A (old: P48K8-50-5B4-7)
JEITA codeP-HWQFN48-7x7-0.50
RemarksExposed die pad type


■ダウンロード
Datasheet - Device
User's Manual - Device
User's Manual: Hardware - Device
その他のルネサスエレクトロニクス社パッケージや製品情報はこちらからご覧いただけます→
Renesas Star Product
592312 0000000200659335 #*RR-105 R5F104GLANA#U0
