R5F117BCGFP#30
RL78/I1D MCU(24MHz 32ピン)
マルツコード：
M5928-82
品質ランク：
S1
自社在庫数： ※在庫限り品
8個
（ 2025/05/02 17:44 現在）

出荷予定日：
2025/5/7
数量
1個以上
￥230.00
(税込￥253.00)
50個以上
￥219.00
(税込￥240.00)
100個以上
￥203.00
(税込￥223.00)
200個以上
￥184.00
(税込￥202.00)

こちらからもご購入いただけます

トレイ
1 個以上
¥598.62
(税込 ¥658.48)
確認する

RL78/I1D MCU(24MHz 32ピン)【R5F117BCGFP#30】

の概要
RL78ファミリI1Dグループ16ビットマイクロコントローラ
RL78/I1Dは、オペアンプや12ビットA/Dコンバータ、ウインドウコンパレータなどのアナログ機能を強化した16ビットマイクロコントローラです。1MHz動作時に124μAという低消費電力と4μsの高速ウェイクアップが可能なオシレータを搭載しており、検知器などのセンサ応用アプリケーションに適しています。
Basic Information
FamilyRL78
SeriesRL78/I1x
GroupRL78/I1D
Memory
Program memory32 KB Flash memory
RAM3 KB
Data Flash2 KB
CPU (Bit, Clock, DMA, External Bus etc)
CPURL78 (16-bit)
Max. Frequency24 MHz
Sub-Clock (32.768 kHz)YES
On-chip Oscillator Freq.High-Speed: 24, 16, 12, 8, 6, 4, 3, 2, 1MHz
Middle-Speed: 4, 2, 1MHz
Low-speed: 15kHz
Real-Time Clock (RTC)YES
Power-On ResetYES
Low Voltage DetectionYES
DMA RemarksDTC
External Interrupt Pins7
I/O Ports26
Timers
16-bit Timers4 ch
Watchdog Timers1 ch
Other Timers12-bit Interval Timer x 1 ch
8-bit Interval Timer x 4 ch
TAU x 4ch
PWM Output3
Analog
A/D Converters12-bit x 12 ch
Interfaces
CSIs2 ch
UARTs1 ch
I2Cs2 ch
Operating Conditions
Operating Voltage1.6 to 3.6 V
Operating Temperature-40 to 105 ℃ (Ambient Temperature)

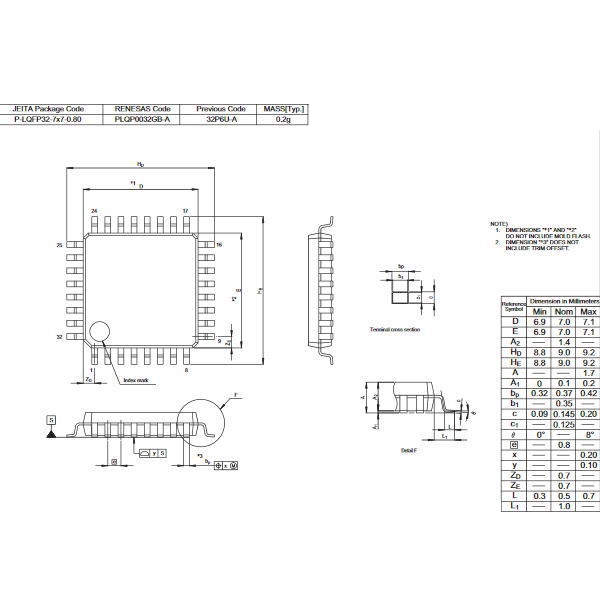

Package
Pins32
Pin pitch0.8 mm
Package TypeLQFP
Body Size7x7 mm2
Mounting height1.7 mm
Mass0.2 g
Renesas codePLQP0032GB-A (old: 32P6U-A(RL78) )
JEITA codeP-LQFP32-7x7-0.80
