R5F51114ADFL#3A
RX100/RX111 MCU(48ピン)
マルツコード：
M5929-75
品質ランク：
S1

こちらからもご購入いただけます

1 個以上
¥793.00
(税込 ¥872.00)
　　　
納期：5営業日程度 　　　
確認する
トレイ
1 個以上
¥609.73
(税込 ¥670.70)
確認する

RX100/RX111 MCU(48ピン)【R5F51114ADFL#3A】

の概要
RX100シリーズRX111グループ32ビットマイクロコントローラ
RX111グループは、RXファミリの中でも小容量ROM/少ピンのラインアップを持つ32ビットマイクロコントローラです。バッテリチャージャ(BC2.0)に対応したUSB2.0を搭載し、低消費電流、高速スタンバイ復帰などを特長としています。
Basic Information
FamilyRX
SeriesRX100
GroupRX111
Memory
Program memory96 KB Flash memory
RAM16 KB
Data Flash8 KB
CPU (Bit, Clock, DMA, External Bus etc)
CPURX (32-bit)
Max. Frequency32 MHz
Sub-Clock (32.768 kHz)YES
On-chip Oscillator Freq.32MHz
PLLYES
Real-Time Clock (RTC)YES
Power-On ResetYES
Low Voltage DetectionYES
DMA RemarksDTC only
External Interrupt Pins9
I/O Ports32
Timers
16-bit Timers8 ch
Watchdog Timers1 ch
PWM Output16
3-Phase PWM Output FunctionYES
Analog
A/D Converters12-bit x 10 ch
Interfaces
USB Ports1
USB HostYES
USB PeripheralYES
USB RemarksUSB2.0 Full Speed/Low Speed & Battery Charging Support
CSIs3 ch
SPIs4 ch
UARTs3 ch
I2Cs4 ch
Operating Conditions
Operating Voltage1.8 to 3.6 V
Operating Temperature-40 to 85 ℃ (Ambient Temperature)

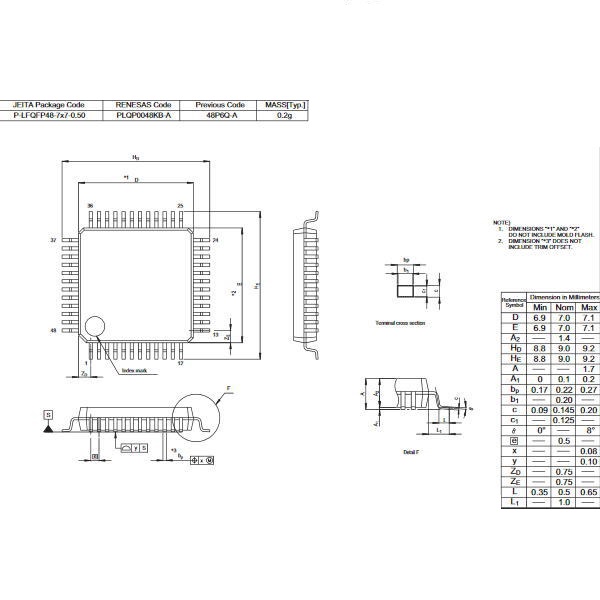

Package
Pins48
Pin pitch0.5 mm
Package TypeLFQFP
Body Size7x7 mm2
Mounting height1.7 mm
Mass0.2 g
Renesas codePLQP0048KB-A (old: 48P6Q-A )
JEITA codeP-LFQFP48-7x7-0.50


■ダウンロード
Datasheet - Device
User's Manual: Hardware - Device
