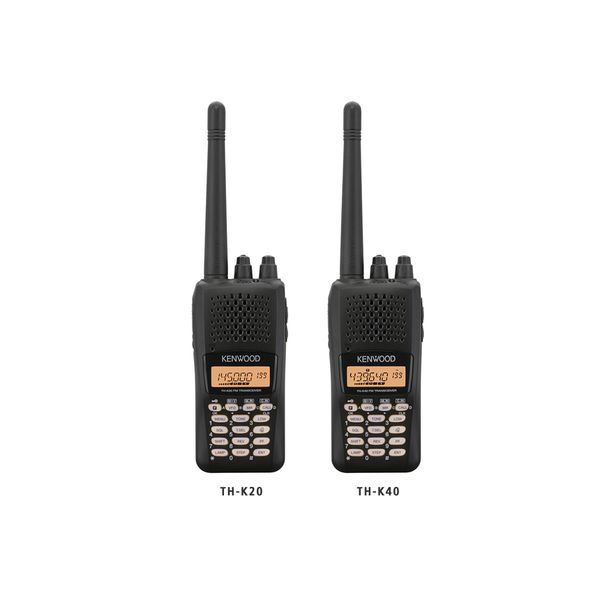

144MHz FMハンディトランシーバー【TH-K20】 ※在庫限り品

144MHz FMハンディトランシーバー【TH-K20】 ※在庫限り品

メーカー名:
型番:
TH-K20
品質ランク:
M1
数量

1個以上
¥17,905.00
(税込¥19,695.00)
自社在庫数
0
納期:
販売終了致しました

144MHz FMハンディトランシーバー【TH-K20】の概要

軽量&スリムなコンパクトモノバンドハンディ。 ●軽量&スリムボディに高い堅牢性と防滴性 ●高い音圧レベルでクリアな音質 ●ダイレクト・ファンクション・キー ●DTMF信号をメモリーに登録(最大16チャンネル)しておけば、簡単に送信することができます ●バックライト付液晶ディスプレイ&キーパッド ●オプションのVOX対応マイクまたはヘッドセットを使用して便利なハンズフリー運用が可能です ●信号受信時、音声信号の代わりにベル音とベル表示の点滅で知らせ、着信経過時間を表示することができます ●KVC-22(オプション)と付属の充電器を使用して、車のシガープラグから充電することも可能です
一般仕様TH-K20TH-K40
周波数範囲送信144〜146MHz430〜440MHz
受信136〜174MHz400〜470MHz
(一部周波数を除く)
電波型式F2D、F3E
アンテナインピーダンス50Ω
電圧範囲DC6.0〜9.0V(標準電圧:DC7.4V)
使用温度範囲−20℃〜+60℃
PB-46L使用時−10℃〜+50℃
周波数安定度±2.5ppm
電池使用可能時間
(Hi/Mid/Low)
PB-46L使用時約7/約10/約12時間
BT-16使用時※※約6/約8/約10時間
寸法(幅×高さ×奥行き)
突起物含まず
PB-46L装着時54×111.7×27.2mm
BT-16装着時54×111.7×29mm
質量本体+PB-46L装着時約228g
本体+BT-16装着時約178(乾電池含まず)
送信部
送信出力Hi5.5W5W
Hi(BT-16使用時)約3.5W
Mid2W
Low1W
変調方式リアクタンス変調
最大周波数偏移±5kHz以内
送信スプリアス-6dB以下
変調歪5%以下
マイクロホンインピーダンス2kΩ
受信部
受信方式ダブルスーパーヘテロダイン方式
中間周波数1st IF38.85MHz
2nd IF450kHz
受信感度(12dB SINAD)0.16μV以下0.18μV以下
スケルチ感度0.13μV以下
選択度-6dB10kHz以上
-50dB28kHz以下
低周波出力(8Ω、10%歪)400mW以上(7.4V時)
測定はJAIAで定めた測定方法による(アマチュア無線バンド内)
※ 測定条件:送信6秒、受信6秒、待受48秒
※※ アルカリ乾電池の特性上、Lowパワー以外では使用時間により表記の数値とならない場合がありますので、Lowパワーでの運用をおすすめします。

この無線機を運用する際には第4級アマチュア無線技士以上の資格が必要です。
