トリプルバンド144/430/1200MHz FM 1~5Wトランシーバー【DJG7】

トリプルバンド144/430/1200MHz FM 1~5Wトランシーバー【DJG7】

メーカー名:
型番:
DJG7
品質ランク:
M1
数量

1個以上
¥33,000.00
(税込¥36,300.00)
納期:
お問合せ下さい

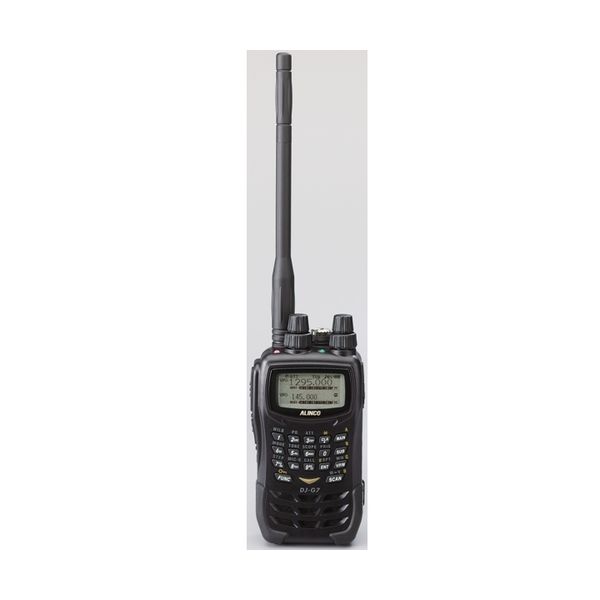

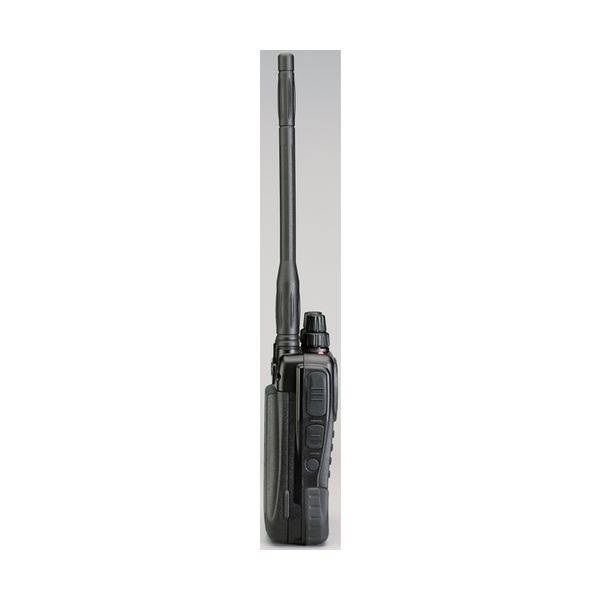

トリプルバンド144/430/1200MHz FM 1~5Wトランシーバー【DJG7】の概要

「こんなハンディ機、欲しい!」をアルインコが形にしたら、こうなりました。 ●トライバンド、ハイパワー、フルデュープレクス。 ●ビギナーにもOMにも、多機能かつ使いやすいインターフェース。 ●レシーバーに引けをとらない充実のワイドバンド受信機能。 ●1200mAhの大容量リチウムイオン電池を標準装備。電池ケースもパッケージされ、アウトドア運用でも安心。 ●モノバンド機のDJS17シリーズよりコンパクト、バッテリーパックとアンテナを含んで軽さは僅か約296g。

この無線機を運用する際には第4級アマチュア無線技士以上の資格が必要です。

周波数範囲*送信144.000 - 145.995MHz430.000 - 439.995MHz1260.000 - 1299.995MHz*受信0.531 -1299.995MHz
電波型式F1D/F2D/F3E*受信時のみAM/WFM対応
アンテナインピーダンス (出力端子)50Ω (SMA端子)
電源電圧外部電源 DC 4.5~16Vリチウムイオン充電池 7.4V(EBP-73)高性能単三乾電池×4本
消費電流送信時 (HIGH) 約1.7A/144MHz,約2A/430MHz約0.8A/1.200MHz
消費電流受信定格出力時 約 200mA
送信出力EBP-73充電池使用時 High/144MHz: 約5/2/0.8/0.3W (4段切替)430MHz: 約4.5/2/0.8/0.3W (4段切替)1200MHz:約1W/0.3W(2段切替)*13.8V時430MHzも5Wになります。それ以外はEBP-73使用時と同じです。
変調方式リアクタンス変調
最大周波数偏移±5kHz
不要輻射強度-60dB以下
マイクロフォンインピーダンス約 2kΩ
受信方式ダブルスーパーヘテロダイン*WFM受信はシングルスーパーヘテロダイン
中間周波数1st / 2ndFMメイン 51.65MHz / 450KHzAM/FMサブ 50.75MHz / 450KHzWFMサブ 10.7MHz
受信感度(12dB SINAD)144/430ハムバンド内 -15dBμ以下1200MHzハムバンド内 -13dBμ以下サブバンド受信(平均的な目安):AM:50MHz未満 -1dBu以下(10dB S/N)50MHz以上 -6dBu以下(10dB S/N)FM:(12dB SINAD)30-470MHz -15dBu以下470MHz以上 -7dBu以下WFM:76-470MHz -6dBu以下470MHz以上 -3dBu以下
選択度AM/FM -6dB 12KHz以上 / -60dB 35KHz以下WFM -6dB 130KHz以上 / -60dB 300KHz以下
スプリアス妨害比60dB以上
低周波出力約100mW (8Ω 10%歪 DC9V)

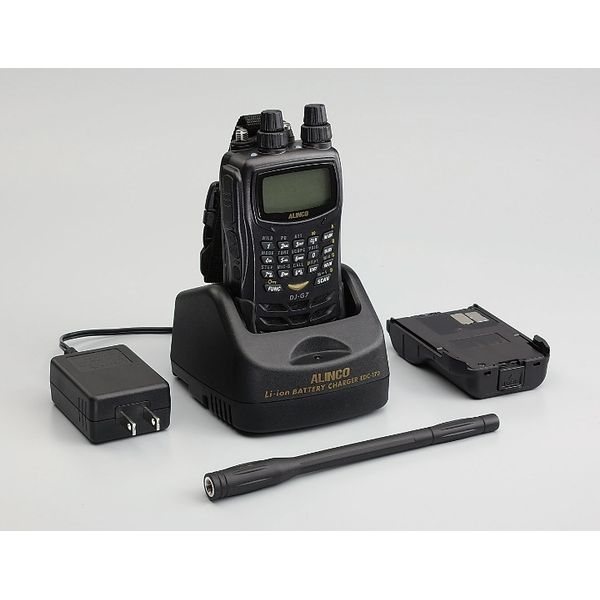

標準付属品
●アンテナ
●充電器セット EDC-173J
●リチウムイオン充電池 EBP-73/1200mAh 7.4V
●乾電池ケース EDH-35
●ハンドストラップ
●ベルトクリップ EBC-23
* 付属のベルトクリップはフリースイング式。装着感が良く、イヤホンマイク等のケーブルにストレスが掛からないうえ、幅8cmまでのベルトに対応します。
