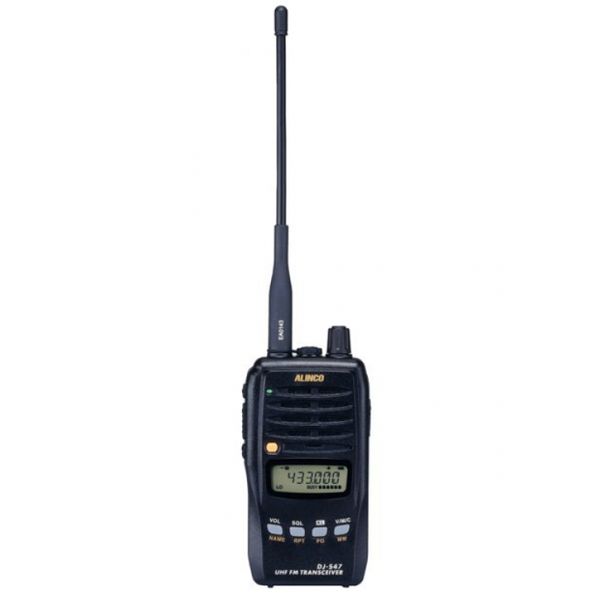

モノバンド430MHz FM 5Wトランシーバー【DJ-S47L】

モノバンド430MHz FM 5Wトランシーバー【DJ-S47L】

メーカー名:
型番:
DJS47L
品質ランク:
M1
数量

納期:
お問合せ下さい

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1台以上
¥19,500.00
(税込¥21,450.00)

モノバンド430MHz FM 5Wトランシーバー【DJ-S47L】の概要

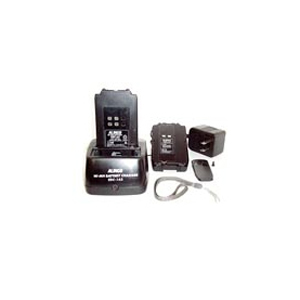

タフなボディと高い基本性能、モノバンド・フルパワー機の自信作。 ●付属EBP-63 Li-Ionバッテリーパックで5W(S17) /4.5W(S47)、DC運用では共に5Wの高出力。 ●JIS保護等級7相当の防滴ボディは58w x 110h x 35D mm、アンテナ・EBP-63を含んで270gとコンパクトで使いやすいデザイン。 ●充電池・乾電池パック・チャージャー付きのフルアクセサリー仕様。リチウムパック用EDC-144A充電器は急速タイプで、継ぎ足し充電が可能。 ●39トーンCTCSSトーンスケルチとDCSは標準搭載。 ●運用設定も登録可能なメモリーチャンネル200個実装。 ●ツーボタン・タッチですぐシフト運用可能、中継に即応するレピーター機能は任意のシフト・トーンも設定可能。 ●メモリースキップ付きの多彩なスキャンモード。 ●見やすい照明付き液晶パネル。

この無線機を運用する際には第4級アマチュア無線技士以上の資格が必要です。

周波数範囲430.000〜439.995MHz(受信専用:420〜469.995MHz)
電波型式F3E (FM)
アンテナインピーダンス (出力端子)50Ω (SMA端子)
電源電圧 / 外部端子DC 7〜16V
消費電流送信時 (HIGH) 約1.7A
消費電流受信定格出力時 約 250mA
消費電流 / バッテリーセーブ時 平均約 27mA
周波数安定度±2.5PPM

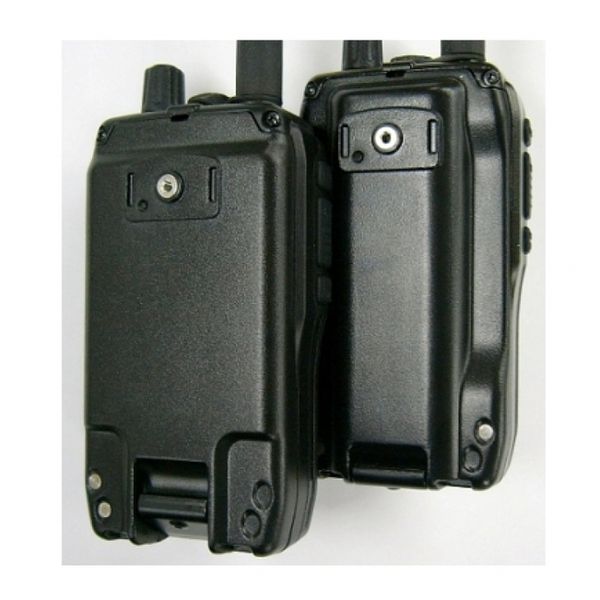

外形寸法 (突起物除く)標準 58×110×36.4mm / L58×110×34.4mm
重量(充電池パック・アンテナ含む) 標準 約 280g / L 約 270g
[送信部] 送信出力約5W /約0.8W(電池ではHI側は約4.5W)
変調方式リアクタンス変調
最大周波数偏移±5kHz
不要輻射強度-60dB以下
受信方式ダブルスーパーヘテロダイン
中間周波数1st:38.85MHz / 2nd:450kHz
受信感度(12dB SINAD)-12dBμ以下(12dB SINAD)
選択度 -6dB±12kHz以下
選択度 -60dB±26kHz以下
スプリアス妨害比60dB以上
・スケルチ感度:-16dBμ以下
・低周波出力(10%歪):400mW以上(8Ω)
