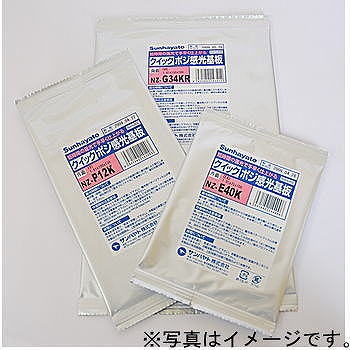

クイックポジ感光基板 片面 1.6t×200×300【NZ-G36K】

クイックポジ感光基板 片面 1.6t×200×300【NZ-G36K】

メーカー名:
型番:
NZ-G36K
環境区分:
RoHS対応
品質ランク:
M1
数量
選択1

1枚以上
¥2,200.00(税抜)
20枚以上
¥2,090.00(税抜)
自社在庫数
11

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

クイックポジ感光基板 片面 1.6t×200×300【NZ-G36K】の概要

・原寸にて作図されたポジフィルムから簡単に手早くオリジナル基板が製作できます。 ・高密度パターンの基板も製作できます。 ・関連器材を使用し、レジスト印刷、シルク印刷を備えた本格的な基板製作も可能です。 ・試作、実験ばかりでなく、小ロット生産にも最適です。 ・短時間で基板製作が完了しますので、開発時間が短縮でき、機密保持も簡単です。
・材質:片面ガラスエポキシ(FR-4)
・寸法:200mm×300mm
・板厚:1.6t
・露光波長(nm):300〜450 (ghi線波長)
・露光外観変化:緑→青
・現像液:DP-10、DP-50、DP-1000
・現像時間:40秒
・品質保持期間:12ヵ月
・鉛筆硬度:26H>
・感度L/S(μm/μm):200/200

●短時間の露光で手早く仕上げることができます。
●経時変化による露光時間の変動が少なくなりました。
●パターンは現像で現れます。

※感光基板(NZシリーズ)について

①卓上露光機ちびライト(サンハヤト:型番BOX-1)では、大きさや露光範囲の影響で上手く露光出来ません。
※12Kサイズの場合基板の端の方に露光が当たらないため、露光不良がおきます。
 よってこれ以上の大きな感光基板は難しいと思われます。
②卓上露光機ちびライト2(サンハヤト:型番BOX-S1000)ではこの問題は起こりません。
③卓上露光機ちびライトシリーズでの露光時間は約120秒です(基板のサイズにもよりますが、12Kで検証した結果:室温25度時)
④現像時間は約20~30秒です。
⑤基板の梱包ですが、環境保護のため、外のアルミの袋以外に、黒い遮光袋には入っていません。したがって開封後速やかにご利用いただくか、ご利用の間際に開封されることをおすすめします。

注意事項
1:今までの感光基板は露光の時点でもパターンなどの確認が出来ましたが、新型からは、現像終了までパターンやマスキングが浮かび上がってきません。したがって、露光の時点でパターンが出てこないのは失敗でも不良でもないのでご注意願います。
過度に感光や露光を行うとパターンが流れてしまいます。
2:今までの物よりマスキングが薄くなっている為、かなり見にくくなっています。
 よく見ると判るそうなのですが、薄いからといってこちらも何度も露光をしてしうと露光不良を起こしてしまいます。
今まで薄紙(インクジェットフイルムを使わずに)で代用されている方は、上手くいかない場合があります。
