24V Motor Control Evaluation System for RX23T【RTK0EM0006S01212BJ】

24V Motor Control Evaluation System for RX23T【RTK0EM0006S01212BJ】

数量
1個以上
¥47,000(税抜)
納期:
ただいま入荷待ちです

申し訳ございません

商品説明

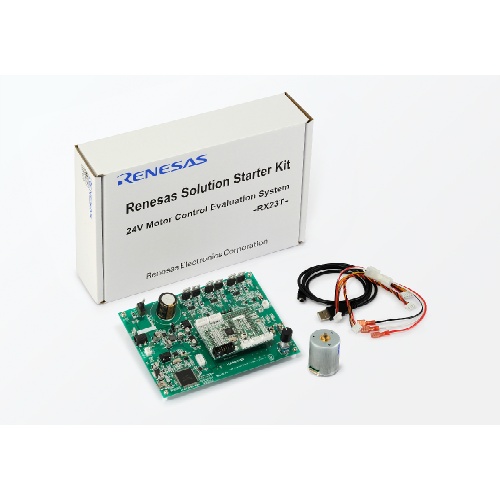

RX23Tによるブラシレスモータ制御の評価用キット


24V Motor Control Evaluation System for RX23Tは、低電圧(24V)の永久磁石同期モータ(ブラシレスDCモータ)を使用した装置の開発・評価用のキットです。CPUボードとインバータボードで構成されています。サンプルプログラムが書き込まれているので、ボードの電源を入れるとすぐにモータを回すことができます。また、Webで公開されている各種のサンプルプログラムを試すことも可能です。PCとボードをUSBで繋げば、モータ制御パラメータをPC上で確認することができます。モータ制御開発支援ツールRenesas Motor Workbenchに対応しています。オプションとして、RX24T CPUカード、RX24U CPUカード、RL78/G1F CPUカードなどが用意されています。

●CPUボードの主な仕様

・搭載CPU:RX23T(R5F23T5ADFM、40MHz)
             ROM128KB、RAM12KB
・ホールセンサ、エンコーダ
・インバータボード接続用コネクタ×2
・SCI用コネクタ×3
・E1エミュレータ用コネクタ
・ホールセンサ用コネクタ
・エンコーダ用コネクタ
・リセットスイッチ
・ユーザ用LED×2

●インバータボードの主な仕様

・定格:60VA、AC2A
・スイッチング周波数:2kHz~20kHz
・デッドタイム:2.0μs(min)
・3シャント抵抗による電流検出
・過電流保護
・PCとの接続:USB miniBケーブル

■ダウンロード
User's Manual - Others
