【在庫処分セール】L298 Dual H-Bridge Motor Driver【105990007】 ※在庫限り品

【在庫処分セール】L298 Dual H-Bridge Motor Driver【105990007】 ※在庫限り品

在庫一掃セール品の為、売り切れの際はご容赦ください。※表示価格は自社在庫分限りとなります。Double H driver...
メーカー名：
型番：
105990007
品質ランク：
M1
WEBキャンペーンアイコン
数量

自社在庫数
1個
（ 2024/09/21 00:27 現在）
納期：
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
￥2,486.00(税抜)
￥1,999.00
(税込￥2,198.00)

こちらからもご購入いただけます

1 個以上
¥5,518.00
(税込 ¥6,069.00)
　　　
納期：5日程度 　　　
確認する
バルク
1 個以上
¥4,277.65
(税込 ¥4,705.41)
確認する

【在庫処分セール】L298 Dual H-Bridge Motor Driver【105990007】の概要

在庫一掃セール品の為、売り切れの際はご容赦ください。
※表示価格は自社在庫分限りとなります。

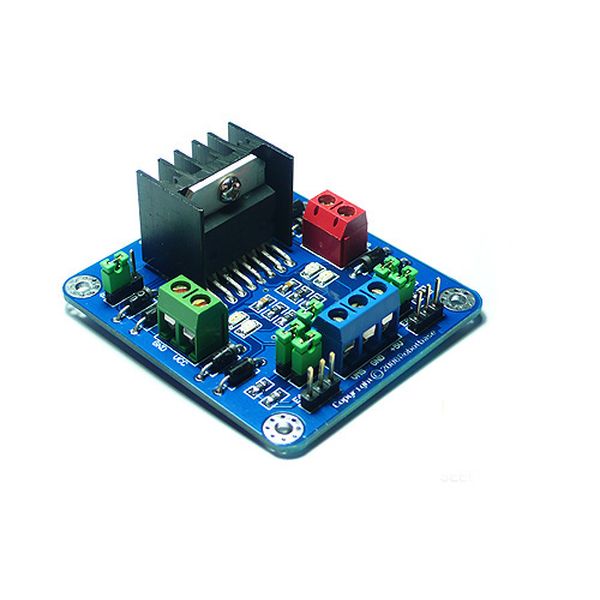

Double H driver module uses ST L298N dual full-bridge driver、 an integrated monolithic circuit in a 15- lead Multiwatt and PowerSO20 packages. It is a high voltage、 high current dual full-bridge driver designed to accept standard TTL logic levels and drive inductive loads such as relays、 solenoids、 DC and stepping motors. Two enable inputs are provided to enable or disable the device independently of the input signals. The emitters of the lower transistors of each bridge are connected together and the corresponding external terminal can be used for the connection of an external sensing resistor. An additional supply input is provided so that the logic works at a lower voltage.

- Light weight、 small dimension
- Super driver capacity
- FWD protection
- Heavy load Heat sink
- 2 current probe port
- Power selection switch
- 4 pull up resistor switch
- 2 DC motor/ 4 coil dual phrase stepper motor output
- Motor direction indication LED
- 4 standard mounting hole

【Applications】
●MCU controlled vehicle
●Wheel robot

【Specification】
Driver: L298
Driver power supply: +5V~+46V
Driver Io: 2A
Logic power output Vss: +5~+7V (internal supply +5V)
Logic current: 0~36mA
Controlling level: Low -0.3V~1.5V、 high: 2.3V~Vss
Enable signal level: Low -0.3V~1.5V、 high: 2.3V~Vss
Max power: 25W (Temperature 75 cesus)
Working temperature: -25C~+130C
Dimension: 60mm*54mm
Driver weight: ~48g
Other extensions: current probe、 controlling direction indicator、 pull-up resistor switch、 logic part power supply.
