振動発電無線タグ開発キット【TWE-L-SWING】 ※在庫限り品

振動発電無線タグ開発キット【TWE-L-SWING】 ※在庫限り品

メーカー名:
型番:
TWE-L-SWING
環境区分:
RoHS対応
品質ランク:
M1

振動発電無線タグ開発キット【TWE-L-SWING】の概要

ゆれる力で電波を飛ばす
振動発電無線タグ開発キット TWE-LITE SWING(トワイライト・スウィング)は振動で発電するバッテリーレスの無線タグを開発するためのキットです。

TWE-LITE SWINGは無線マイコンTWE-LITE(トワイライト)と振動発電デバイスを内蔵したものです。

振動させると発電するため「電池不要」で無線の電波を飛ばすことができます。

ハードウエアを拡張するための各種インターフェースを備えておりスイッチやセンサー、LED等を接続することができます。

内蔵のマイコンはソフトウエアを書き換えることにより、機能の追加や変更を行うことができます。開発環境(SDK)としてTWE-SDKが無償でお使いいただけ、アプリケーションソフトウエアのソースコードも付属しています。

すぐに動作確認が行えるようにTWE-LITEファミリー用のTWE-APPS(各種アプリ)の一つである「無線タグアプリ」があらかじめインストールされています。サンプル使用例(ビーコン、リモコン、Lチカ等)も多数ご用意しております。

キットには着脱可能な拡張ボードが1枚付属しています。電子部品を実装できるプロトタイプエリアとソフトウエアを書き込むための端子を備えています。

サイズ48×28×15 mm(本体)
重さ22 g(本体)
動作温度-10~50℃
共振周波数約5Hz
備考拡張ボード(TWE-L-SWING-EX)1枚付属

【機能】
■電池なしで無線通信する
 内蔵の振動発電機で振動を電力に変換し無線の電源として利用します。
■身に付けて歩くと無線通信する
 人の位置や行動を知ることができます。
■振ると無線通信する
 バッテリーレスのリモコンやユーザーインターフェースとして応用できます。

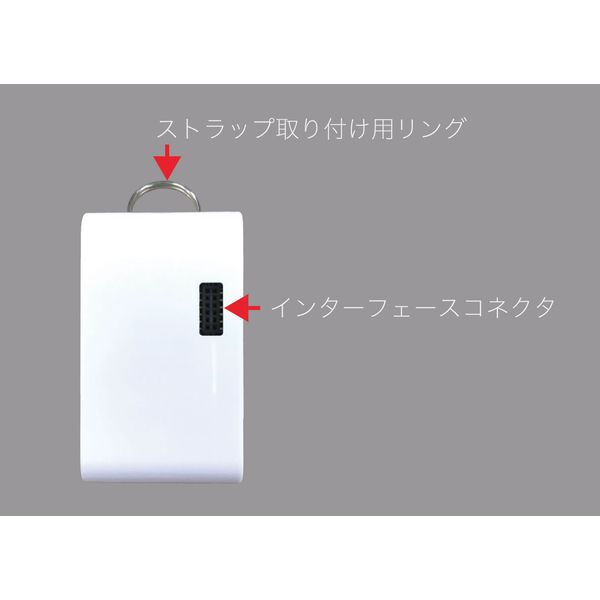

【外観】
TWE-LITE SWING(トワイライト・スウィング)にはインターフェースとして12ピン(ハーフピッチ2列)の標準コネクターが付いています。本インターフェースは以下の用途に使用します。
■スイッチやセンサー、LED等の外部回路を拡張
■各種設定
■ソフトウエアの書き換え
インターフェースコネクタに接続するための拡張ボード(TWE-L-SWING-EX)をご用意しております。
TWE-LITE SWING(トワイライト・スウィング)上部にはストラップ取り付け用リングが付いています。

【構造】
TWE-LITE SWINGはTWE-LITE(トワイライト)、振動発電機、電源制御回路で構成されています。
振動発電機で発電した電力を電源制御回路でTWE-LITE(トワイライト)が動作に適した電圧に変換し供給します。
低消費電力で動作させるための「無線タグアプリ」があらかじめインストールされています。

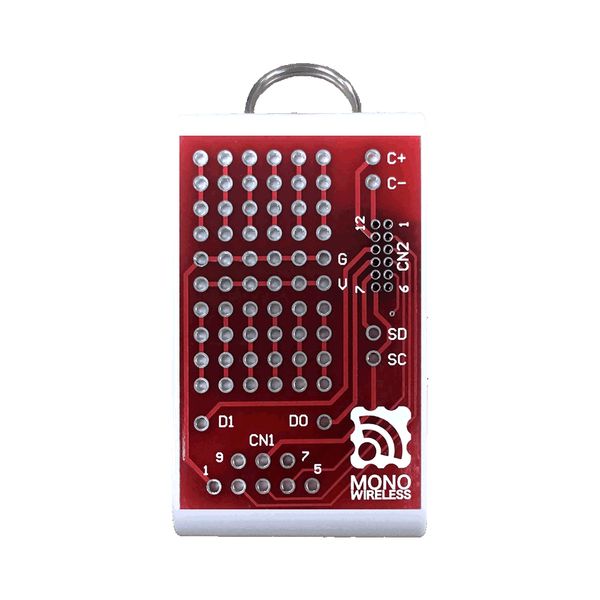

【拡張ボード(TWE-L-SWING-EX)】
拡張ボードはTWE-LITE SWING(トワイライト・スウィング)の12ピンインターフェースコネクタに接続して使用します。基板裏面に12ピンコネクターが実装されています。
以下の用途に使用します。
■スイッチやセンサー、LED等の外部回路を拡張
■各種設定
■ソフトウエアの書き換え

仕様詳細やコネクタ割り当てにつきましては、こちらをご覧ください。
http://mono-wireless.com/jp/products/TWE-LITE-SWING/
