R5F11B7EANA#U0
マイコンIC RL78/G1F 16BIT 64KB FLASH 24HWQFN
マルツコード：
M9533-20
品質ランク：
S1

こちらからもご購入いただけます

トレイ
販売終了
確認する

マイコンIC RL78/G1F 16BIT 64KB FLASH 24HWQFN【R5F11B7EANA#U0】

の概要
RL78ファミリG1Fグループ16ビット汎用マイクロコントローラ
RL78/G1Fは、RL78/G14の上位互換になるアナログ機能が強化された16ビット汎用マイクロコントローラです。高スルーレートPGA(3.0V/μs以上)、0.07μsの高速多機能コンパレータ、A/Dコンバータ、D/Aコンバータなどを搭載しています。これらのアナログ機能と64MHzで動作する2つのタイマにより、センサレスBLDCモータにおける停止状態での効率的なロータ初期位置検出や120度通電制御での高速回転、CPUを介さない過電流検出/出力遮断などが可能で、少ない部品で自由度の高いモータ制御を実現できます。

Basic Information
FamilyRL78
SeriesRL78/G1x
GroupRL78/G1F
Memory
Program memory64 KB Flash memory
RAM5.5 KB
Data Flash4 KB
CPU (Bit, Clock, DMA, External Bus etc)
CPURL78 (16-bit)
Max. Frequency32 MHz
On-chip Oscillator Freq.64, 48, 32, 24, 16, 12, 8, 6, 4, 3, 2, 1MHz
Real-Time Clock(RTC)YES
Power-On ResetYES
Low Voltage DetectionYES
DMA RemarksDTC
External Interrupt Pins9
I/O Ports20
Timers
8-bit Timers4 ch
16-bit Timers9 ch
Watchdog Timers1 ch
Other Timers12-bit Interval Timer
PWM Output8
3-Phase PWM Output FunctionYES
Analog
A/D Converters10-bit x 8 ch
D/A Converters8-bit x 1 ch
Interfaces
CSIs3 ch
UARTs3 ch
I2Cs4 ch
LIN1 ch
Serial Interface RemarksIrDA x 1ch
Operating Conditions
Operating Voltage1.6 to 5.5 V
Operating Temperature-40 to 85 ℃ (Ambient Temperature)

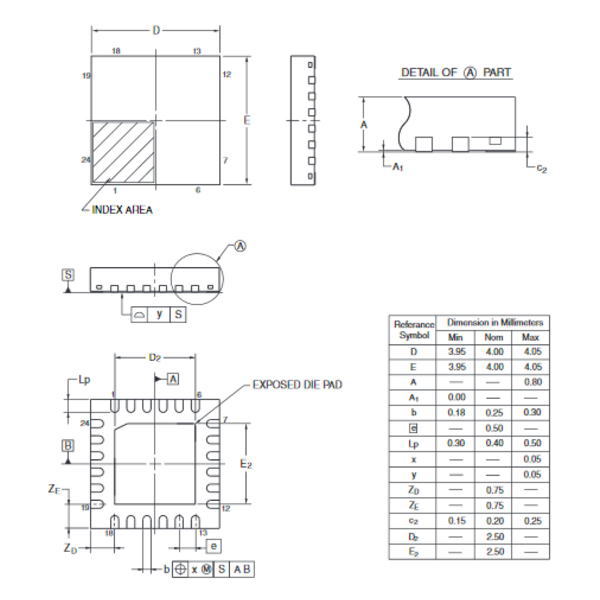

Package
Pins24
Pin pitch0.5 mm
Package TypeHWQFN
Body Size4x4 mm2
Mounting height0.8 mm
Mass0.04 g
Renesas codePWQN0024KE-A (old: P24K8-50-CAB-3(RL78) )
JEITA codeP-HWQFN24-4x4-0.50
