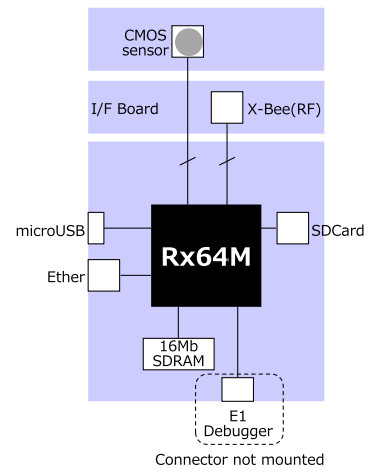

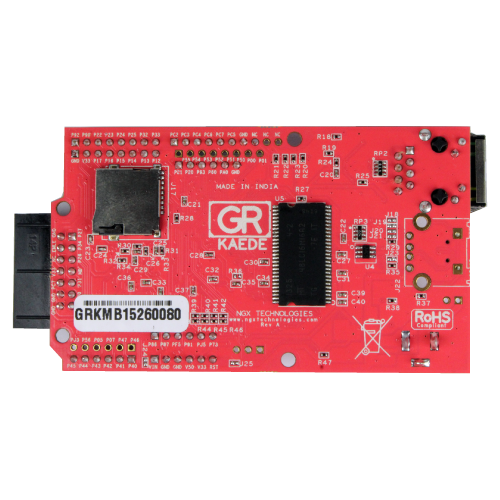

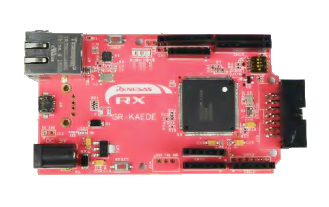

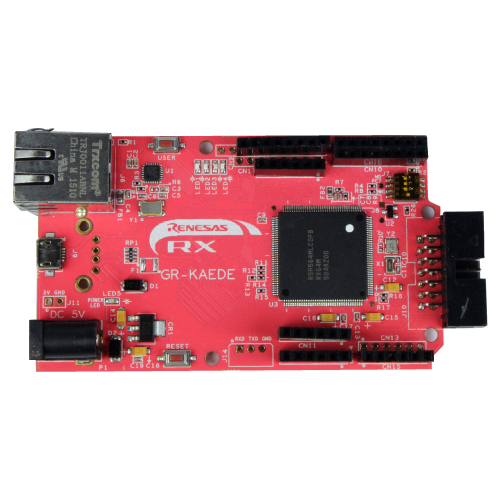

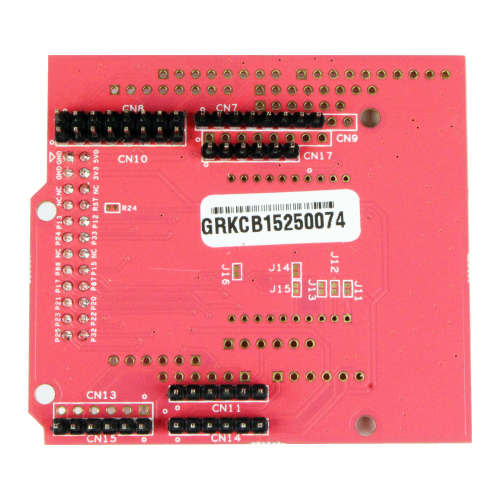

• GR-KAEDEは、RXファミリ RX64MグループMCU用(R5F564MLCDFBを搭載)のGRリファレンスボードで、Arduino UNOと互換性があります。インターネットに接続したPCやタブレット端末、およびスマートフォンとUSB接続して使用できます。
    主な特長は、 Ethernet、USBなど豊富なコネクティビティ機能を持つとともに、画像キャプチャ機能(PDC)にて、接続されたCMOSカメラからの画像をキャプチャすることが可能です。

    【GR-KAEDEの仕様はこちら】

内蔵の【画像処理ミドルウェア】と、オプション品(別売)のZigbeeボード、CMOSカメラボードにより、容易に⼈感センサ/ネットワークカメラ等の画像認識が実現できます。

CMOSカメラ機能をサポートすることにより、8bitバス幅を有するCMOSカメラセンサの直結が可能です。

●本機能を活かす【画像処理ミドルウェア】も書き込み済です。
●用意した【画像処理ミドルウェア】は、人物検知・動体検知・歪み補正の3種類を示します。


  • 人物検知 ・・・ 【人】を検知します
  • 動体検知 ・・・ 【人】を含む、動くもの(動体)を検知します
  • 歪み補正 ・・・ レンズ端の歪みを是正します

搭載マイコン 32bitマイコン RX64Mグループ
「R5F564MLCDFB」
RX64Mグループについてはこちらをご覧ください
ROM/RAM 4MB/552KB
DATA FLASH 64KB
動作周波数 96MHz (外部発振12MHzを8逓倍)
サブクロック 32.768kHz
動作電圧 3.3V
ボード搭載 USBホスト/ペリフェラル(排他使用)、Ethernet、Micro SDソケット、
JTAGインタフェース、DC電源ジャック(5V)、ユーザスイッチ、
リセットスイッチ、Arduinoシールド用インタフェース、ユーザ用LED、
USBマスストレージライクなプログラム書き込み

※USBマスストレージ書き込み使用時は、約1,920KBまで使用可能。

GR-KAEDEは全国のマルツ店舗およびこちらからご購入いただくことができます。

型番:GR-KAEDE   価格:¥7,600(税抜)

GR-KAEDE のご購入はこちら

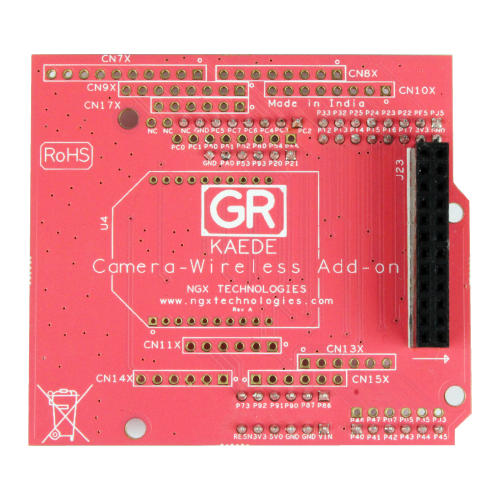

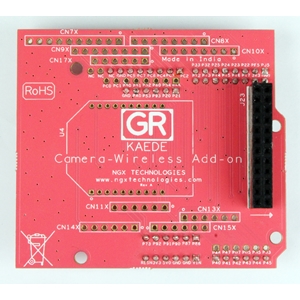

品名:Zigbeeボード
型番:GR-KAEDE-XB

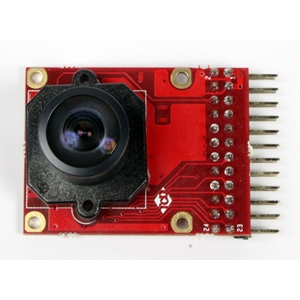

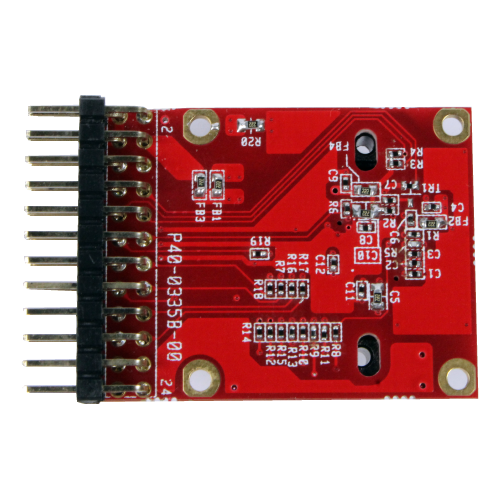

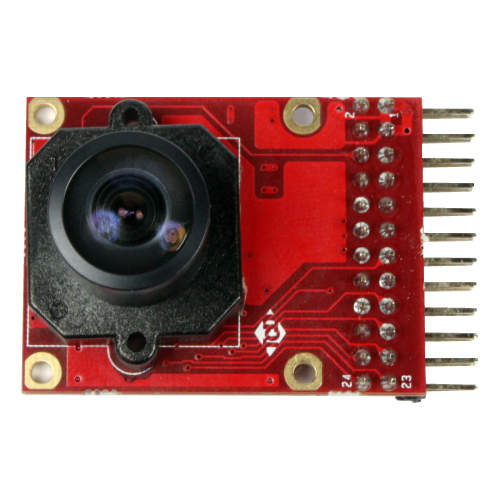

品名:CMOSカメラボード
型番:GR-KAEDE-CB

GR-KAEDEにZigbeeボードを搭載させ、
無線通信を可能にできる変換ボードです。
※Xbee無線モジュールは別途ご用意下さい。

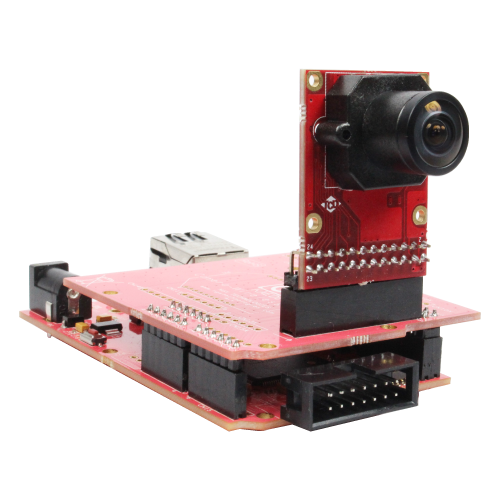

GR-KAEDEの機能を最大限に発揮!
人物検知、物体検知が可能にするボードです。
最大10fps VGAクラスの処理性能を実現。

価格:¥1,480(税抜)

Zigbeeボードのご購入はこちら

価格:¥6,000(税抜)

CMOSカメラボードのご購入は
こちら
