GR-KAEDEボード【GR-KAEDE】の概要

RXファミリRX64MグループMCU用のGRリファレンスボード!!


  • GR-KAEDEとは

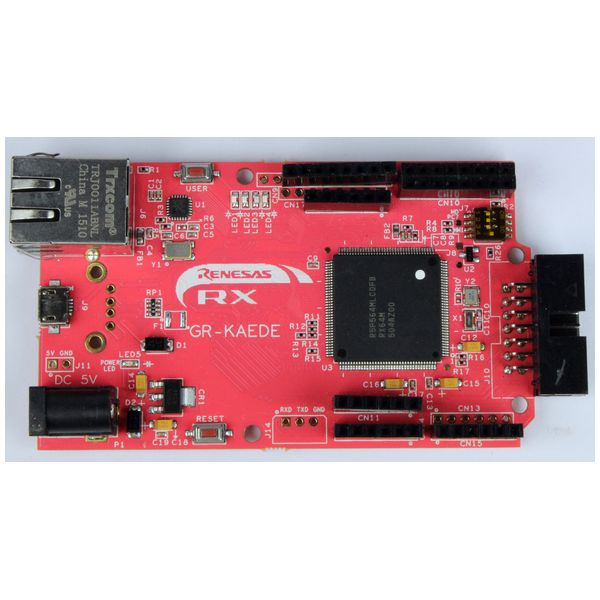

     GR-KAEDEは、RXファミリ RX64MグループMCU用(R5F564MLCDFBを搭載)のGRリファレンスボードで、
     Arduino UNOと互換性があり、ライブラリも準備されており、マイコンの専門知識がなくても導入が容易になっています。
     インターネットに接続したPCやタブレット端末、およびスマートフォンとUSB接続して使用できます。

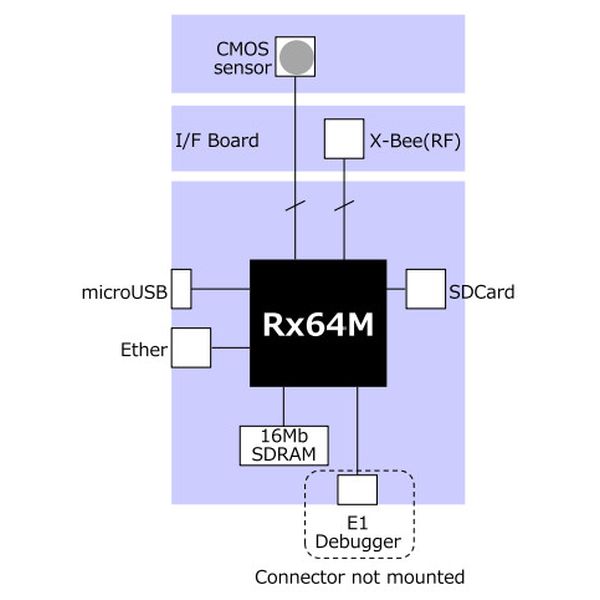

     主な特長は、 Ethernet、USBなど豊富なコネクティビティ機能を持つとともに、画像キャプチャ機能(PDC)にて、
     接続されたCMOSカメラからの画像をキャプチャすることが可能です。
  • GR-KAEDEで出来ること
     内蔵の【画像処理ミドルウェア】と、オプション品(別売)のZigbeeボード、CMOSカメラボードにより、
     容易に人感センサ/ネットワークカメラ等の画像認識が実現できます。
     RCMOSカメラ機能をサポートすることにより、8bitバス幅を有するCMOSカメラセンサの直結が可能です。
  • 「画像処理ミドルウェア」では人物検知・動体検知・歪み補正の3種類の動作が可能です。

  • ※がじぇっとるねさす「GR-KAEDE」専用ページリンク(外部サイト)

搭載マイコン32bitマイコン RX64Mグループ
「R5F564MLCDFB」
ROM/RAM4MB/552KB
※USBマスストレージ書き込み使用時は、約1920KBまで使用可能。
DATA FLASH64KB
動作周波数96MHz (外部発振12MHzを8逓倍)
サブクロック32.768kHz
動作電圧3.3V
搭載ボードUSBホスト/ペリフェラル(排他使用)、Ethernet
Micro SDソケット、JTAGインタフェース、DC電源ジャック(5V)
ユーザスイッチ、リセットスイッチ、Arduinoシールド用インタフェース
ユーザ用LED、USBマスストレージライクなプログラム書き込み

※ファームウェア更新の為、一度パッケージを開封させて頂いております。
※パッケージ裏面に記載のあるURL「http://www.kaedeboard.net」は、ご利用いただけません。
 正しくは「http://gadget.renesas.com」になります。
