チェック端子

基板取付用のチェック端子です。1個青各営業所では、以下の品番にて取り扱いしています。在庫状況に関しましては、各営業所に直接お問い合わせ願います。【GB-CTM-B】：2500000093654

基板取付用のチェック端子です。1個緑各営業所では、以下の品番にて取り扱いしています。在庫状況に関しましては、各営業所に直接お問い合わせ願います。【GB-CTM-G】：2500000093647

基板取付用のチェック端子です。1個黒各営業所では、以下の品番にて取り扱いしています。在庫状況に関しましては、各営業所に直接お問い合わせ願います。【GB-CTM-K】：2500000093616

基板取付用のチェック端子です。1個赤各営業所では、以下の品番にて取り扱いしています。在庫状況に関しましては、各営業所に直接お問い合わせ願います。【GB-CTM-R】：2500000093623

基板取付用のチェック端子です。1個白各営業所では、以下の品番にて取り扱いしています。在庫状況に関しましては、各営業所に直接お問い合わせ願います。【GB-CTM-W】：2500000093661

基板取付用のチェック端子です。1個黄各営業所では、以下の品番にて取り扱いしています。在庫状況に関しましては、各営業所に直接お問い合わせ願います。【GB-CTM-Y】：2500000093630

・チップマウンターにかけられるチェック端子です。・パターンの放熱にも利用出来ます。・エンボステープに収納されています。・通常のクリーム半田でリフローされる場合は、ランド形状はベタ（長方形□）1.6×3.2以上の大きさにした方が強度は増します。 ・内容　：チェック端子・実装　：3.2×1.6mm以上・色　：金メッキ・入り数　：1000個・梱包状態　：リール・材質　：黄銅

・内容　：チェック端子・実装　：1.0φ・色　：赤・入り数　：1000本・材質　：リン青銅0.4φ・処理　：ニッケル下地金メッキ・使用温度範囲　：-40℃〜+150℃・オシロスコープのプローブが全方向から引っ掛けられます。・ガラスビーズの色は10種類ありますので、信号ラインごとに色分けすることが出来ます。

・内容　：チェック端子・実装　：0.8φ・色　：黒・入り数　：1000本・材質　：リン青銅0.3φ・処理　：ニッケル下地金メッキ・使用温度範囲　：-40℃〜+150℃・2.54mmピッチで立てられます。・オシロスコープのプローブが全方向から引っ掛けられます。・ガラスビーズの色は10種類ありますので、信号ラインごとに色分けすることが出来ます。

・内容　：チェック端子・実装　：0.8φ・色　：白・入り数　：1000本・材質　：リン青銅0.3φ・処理　：ニッケル下地金メッキ・使用温度範囲　：-40℃〜+150℃・2.54mmピッチで立てられます。・オシロスコープのプローブが全方向から引っ掛けられます。・ガラスビーズの色は10種類ありますので、信号ラインごとに色分けすることが出来ます。

・内容　：チェック端子・実装　：0.8φ・色　：赤・入り数　：1000本・材質　：金属部：リン青銅0.3φ　樹脂部：テフロン（UL94V-0）・処理　：ニッケル下地金メッキ・使用温度範囲　：-40℃〜+150℃・LC-3シリーズのRoHS対応版です。

・内容　：チェック端子・実装　：0.8φ・色　：黄・入り数　：1000本・材質　：金属部：リン青銅0.3φ　樹脂部：テフロン（UL94V-0）・処理　：ニッケル下地金メッキ・使用温度範囲　：-40℃〜+150℃・LC-3シリーズのRoHS対応版です。

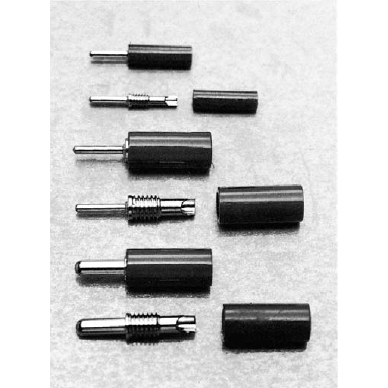

・パッケージ　：・コネクタの形態　：プラグソケット適合タイプ電線取付方法：ハンダ

・パッケージ　：・コネクタの形態　：ジャックアース線取付用タイプパネルからアース線を引き出す場合などにご使用ください。ナット、スイッチ、平ワッシャー付き

・パッケージ　：・コネクタの形態　：ジャック信号ラインのチェックにご使用ください。オシロスコープのプローブが引っ掛けやすくできています。端子が奥に引っ込んでいて手に触れないので安全に使用できます。取付時、締付トルク3kg.f.cm（29.4N.cm）以下

・パッケージ　：・コネクタの形態　：ジャック信号ラインのチェックにご使用ください。オシロスコープのプローブが引っ掛けやすくできています。端子が奥に引っ込んでいて手に触れないので安全に使用できます。取付時、締付トルク3kg.f.cm（29.4N.cm）以下

オシロスコープのプローブが全方向から引っかけられる表面実装タイプのチェック端子です。　7色をラインナップしていますので、信号ラインごとの色分けが容易です。　カラーなしタイプも発売中です。(SHK-1-G)　【仕様】・材質：ピン部：リン青銅0.2t、樹脂部：フッ素（UL-94V-0）・メッキ：ニッケル下地金メッキ・推奨ランド：1.25x2.5mm以上・入数：20個・カラ

オシロスコープのプローブが全方向から引っかけられる表面実装タイプのチェック端子です。　7色をラインナップしていますので、信号ラインごとの色分けが容易です。　カラーなしタイプも発売中です。(SHK-1-G)　【仕様】・材質：ピン部：リン青銅0.2t、樹脂部：フッ素（UL-94V-0）・メッキ：ニッケル下地金メッキ・推奨ランド：1.25x2.5mm以上・入数：20個・カラ

オシロスコープのプローブが全方向から引っかけられる表面実装タイプのチェック端子です。　7色をラインナップしていますので、信号ラインごとの色分けが容易です。　カラーなしタイプも発売中です。(SHK-1-G)　【仕様】・材質：ピン部：リン青銅0.2t、樹脂部：フッ素（UL-94V-0）・メッキ：ニッケル下地金メッキ・推奨ランド：1.25x2.5mm以上・入数：20個・カラ

オシロスコープのプローブが全方向から引っかけられる表面実装タイプのチェック端子です。　7色をラインナップしていますので、信号ラインごとの色分けが容易です。　カラーなしタイプも発売中です。(SHK-1-G)　【仕様】・材質：ピン部：リン青銅0.2t、樹脂部：フッ素（UL-94V-0）・メッキ：ニッケル下地金メッキ・推奨ランド：1.25x2.5mm以上・入数：20個・カラ

オシロスコープのプローブが全方向から引っかけられる表面実装タイプのチェック端子です。　7色をラインナップしていますので、信号ラインごとの色分けが容易です。　カラーなしタイプも発売中です。(SHK-1-G)　【仕様】・材質：ピン部：リン青銅0.2t、樹脂部：フッ素（UL-94V-0）・メッキ：ニッケル下地金メッキ・推奨ランド：1.25x2.5mm以上・入数：20個・カラ

オシロスコープのプローブが全方向から引っかけられる表面実装タイプのチェック端子です。　7色をラインナップしていますので、信号ラインごとの色分けが容易です。　カラーなしタイプも発売中です。(SHK-1-G)　【仕様】・材質：ピン部：リン青銅0.2t、樹脂部：フッ素（UL-94V-0）・メッキ：ニッケル下地金メッキ・推奨ランド：1.25x2.5mm以上・入数：20個・カラ

1/8W 角型チップ抵抗と同一サイズの表面実装型チェック端子です。　【仕様】・内容：チェック端子・実装：3.2×1.6mm以上・色：金メッキ・入り数：20個

【仕様】・内容：チェック端子・実装：2.0×1.3mm以上・色：金メッキ・入り数：20個

・内容　：チェックピン・実装　：・色　：黒・入り数　：20

・内容　：チェックピン・実装　：・色　：赤・入り数　：20

・内容　：チェックピン・実装　：・色　：白・入り数　：20

オシロスコープのプローブが全方向から引っかけられます。　信号ラインごとの色分けが容易です。　【仕様】・材質：リン青銅0.4φ・メッキ：ニッケル下地金メッキ・基板取付穴径：1.0φ・入数：20個・ビーズ色：赤

オシロスコープのプローブが全方向から引っかけられます。　信号ラインごとの色分けが容易です。　【仕様】・材質：リン青銅0.4φ・メッキ：ニッケル下地金メッキ・基板取付穴径：1.0φ・入数：20個・ビーズ色：青

・内容　：チェックピン・実装　：・色　：黒・入り数　：20

・内容　：チェックピン・実装　：・色　：橙・入り数　：20

・内容　：チェックピン・実装　：・色　：赤・入り数　：20

・内容　：チェックピン・実装　：・色　：白・入り数　：20

・内容　：チェックピン・実装　：・色　：黄・入り数　：20

定番のチェック用端子です。　【仕様】・内容：チェック端子・実装：1.0φ・色：黒・入り数：20個

オシロスコープのプローブを全方向から引っかけられます。【仕様】・内容：チェック端子・実装：1.0φ・色：橙・入り数：20個

【仕様】・内容：チェック端子・実装：1.0φ・色：紫・入り数：20個

【仕様】・内容：チェック端子・実装：1.0φ・色：白・入り数：20個

【仕様】・内容：チェック端子・実装：0.8φ・色：黒・入り数：20個

【仕様】・内容：チェック端子・実装：0.8φ・色：橙・入り数：20個

【仕様】・内容：チェック端子・実装：0.8φ・色：赤・入り数：20個

【仕様】・内容：チェック端子・実装：0.8φ・色：空・入り数：20個

【仕様】・内容：チェック端子・実装：0.8φ・色：紫・入り数：20個

【仕様】・内容：チェック端子・実装：0.8φ・色：白・入り数：20個

【仕様】・内容：チェック端子・実装：0.8φ・色：黄・入り数：20個

【仕様】・内容：チェック端子・実装：0.8φ・色：金メッキ・入り数：20個

真鍮削り出し金メッキのチェック端子です。　【仕様】・内容：チェック端子・実装：0.8φ・色：金メッキ・入り数：20個

【仕様】・内容：チェック端子・実装：0.8φ・色：金メッキ・入り数：20個
