ピン

・材質　：ボディ・コンタクト部：黄銅、スプリング・Eリング：ステンレス・処理　：ボディ・コンタクト部：ニッケル下地金メッキ・定格電流　：3A・接触抵抗　：10ｍΩ以下・耐久力　：10000回以上・動作力　：1ｍｍストロークで90ｇ・ストローク　：1.5ｍｍ・使用温度範囲　：-20℃～+100℃・入数　：10本バッテリー等の充電、放電用にご使用ください。突入電流に対応可

・材質　：リン青銅0.4ｔ・処理　：ニッケル下地スズメッキ・プリント基板取付穴径　：0.8φ・適合同軸ケーブル　：1.5C-2V・入数　：1000本同軸ケーブルを直接プリント基板に差込みハンダ付けした際に起きる、芯線が折れる事故を防ぎます。

・材質　：金属部：黄銅、樹脂部：テフロン（UL94V-0）・処理　：ニッケル下地金メッキ・プリント基板取付穴径　：1.2〜1.3φ・適合同軸ケーブル　：1.5C-2V・入数　：100個同軸ケーブルをプリント基板に平行に取り付ける場合にご使用ください。芯線はハンダ付け、シールド側はペンチで締めて固定してください。

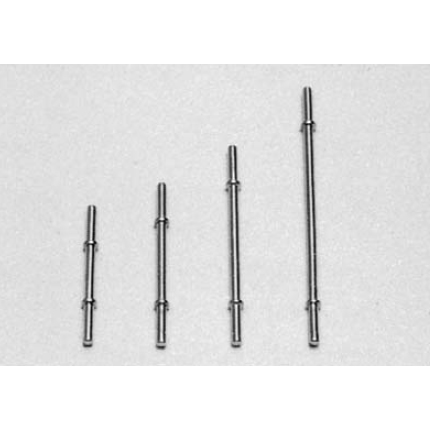

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：5A・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：5A・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：5A・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：5A・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：5A・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：5A・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：5A・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：5A・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：5A・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：黄銅・処理　：ニッケル下地金メッキ・定格電流　：5A・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：黄銅・処理　：ニッケル下地スズメッキ・定格電流　：20A・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：黄銅・処理　：ニッケル下地金メッキ・定格電流　：5A・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：黄銅・処理　：ニッケル下地金メッキ・定格電流　：5A・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：2A・プリント板取付穴径　：0.5φ・入り数　：1000本・小型基板を二段重ねにする時に御利用下さい。 ・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：2A・プリント板取付穴径　：0.5φ・入り数　：1000本・小型基板を二段重ねにする時に御利用下さい。 ・親基板、子基板共、半田付にて固定します。

・材質　：リン青銅・処理　：ニッケル下地金メッキ・定格電流　：2A・プリント板取付穴径　：0.5φ・入り数　：1000本・小型基板を二段重ねにする時に御利用下さい。 ・親基板、子基板共、半田付にて固定します。

・材質　：黄銅・処理　：ニッケル下地金メッキ・取付可能電線径　：AWG26より細い物・定格電流　：2A・入り数　：100個・表面実装用コネクター（HHシリーズ）に使用するオスピンです。・本製品に電線を圧着してHHシリーズに取付けると表面実装用基板から信号を取出すことができます。 ・本製品にHJ-1用収縮チューブ（HJ-T）を取付ければ隣り同志と接触しても大丈夫です。

・材質　：ピン部：黄銅　樹脂部：アセタールコポリマー（UL94HB）・処理　：ニッケル下地金メッキ・定格電流　：5A・色　：青・取付可能電線径　：AWG20より細い物・入り数　：10個・表面実装用電源コネクター（HH-3シリーズ）に使用するオスピンです。 ・HJ-3はロック金具（HH-3-R）を使用する時に御利用下さい。 ・電線は半田付にて取付けて下さい。・樹脂の色は

・材質　：ピン部：黄銅　樹脂部：アセタールコポリマー（UL94HB）・処理　：ニッケル下地金メッキ・定格電流　：5A・色　：赤・取付可能電線径　：AWG20より細い物・入り数　：10個・表面実装用電源コネクター（HH-3シリーズ）に使用するオスピンです。 ・HJ-3はロック金具（HH-3-R）を使用する時に御利用下さい。 ・電線は半田付にて取付けて下さい。・樹脂の色は

・材質　：ピン部：黄銅　樹脂部：アセタールコポリマー（UL94HB）・処理　：ニッケル下地金メッキ・定格電流　：5A・色　：黄・取付可能電線径　：AWG20より細い物・入り数　：10個・表面実装用電源コネクター（HH-3シリーズ）に使用するオスピンです。 ・HJ-3はロック金具（HH-3-R）を使用する時に御利用下さい。 ・電線は半田付にて取付けて下さい。・樹脂の色は

・材質　：ピン部：黄銅　樹脂部：アセタールコポリマー（UL94HB）・処理　：ニッケル下地金メッキ・定格電流　：5A・色　：白・取付可能電線径　：AWG20より細い物・入り数　：10個・表面実装用電源コネクター（HH-3シリーズ）に使用するオスピンです。 ・HJ-3はロック金具（HH-3-R）を使用する時に御利用下さい。 ・電線は半田付にて取付けて下さい。・樹脂の色は

・材質　：黄銅・処理　：ニッケル下地金メッキ・プリント基板を直角に立てる時に御利用下さい。 ・バラタイプですのでピッチは御自由に出来ます。

・材質　：黄銅・処理　：ニッケル下地金メッキ・プリント基板を直角に立てる時に御利用下さい。 ・バラタイプですのでピッチは御自由に出来ます。

・ピッチ　：・コネクタの形態　：ストレート・嵌合スタイル　：ストレート・ピン数　：1極・定格　：1A・適合電線　：AWG26より細い電線・入数　：100本・備考　：嵌合ハウジング：OH-20・本製品とOH-20とでペアになります。（本製品のみでも使用可能）・適合メスピン：PD、PMシリーズ・使用圧着工具：【OMXT-1】圧着工具

・ピッチ　：・コネクタの形態　：ストレート・嵌合スタイル　：ストレート・ピン数　：1極・定格　：1A・適合電線　：AWG26より細い電線・入数　：100本・備考　：嵌合ハウジング：OH-20・本製品とOH-20とでペアになります。（本製品のみでも使用可能）・適合メスピン：PC-23、PD-7・使用圧着工具：【OMXT-1】圧着工具

・材質　：黄銅・処理　：ニッケル下地金メッキ・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・OXシリーズを子基板側に、PD、PMシリーズソケットピンを親基板側に取りつけて、子基板を抜き差しする事が出来ます。・OXシリーズを2.54mmピッチでモールドしたタイプはOXシリーズです。

・材質　：黄銅・処理　：ニッケル下地金メッキ・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・OXシリーズを子基板側に、PD、PMシリーズソケットピンを親基板側に取りつけて、子基板を抜き差しする事が出来ます。・OXシリーズを2.54mmピッチでモールドしたタイプはOXシリーズです。

・材質　：黄銅・処理　：ニッケル下地金メッキ・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・OXシリーズを子基板側に、PD、PMシリーズソケットピンを親基板側に取りつけて、子基板を抜き差しする事が出来ます。・OXシリーズを2.54mmピッチでモールドしたタイプはOXシリーズです。

・材質　：黄銅・処理　：ニッケル下地金メッキ・プリント板取付穴径　：0.8φ・入り数　：1000本・プリント基板を二段重ねにする時に御利用下さい。・OXシリーズを子基板側に、PD、PMシリーズソケットピンを親基板側に取りつけて、子基板を抜き差しする事が出来ます。・OXシリーズを2.54mmピッチでモールドしたタイプはOXシリーズです。

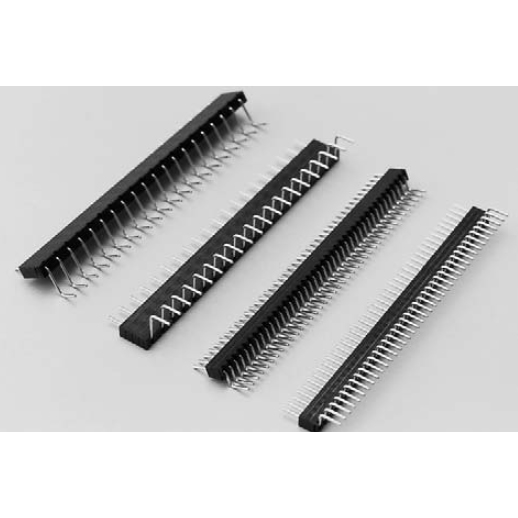

・コネクタの形態　：アングル・列数　：1列・ピン数　：21ピン・ピッチ　：1.778mm・定格電圧　：・定格電流　：・端子部処理　：金メッキ（ニッケル下地）・使用温度範囲　：-40℃〜＋125℃・入数　：10本・適合ソケットピン　：PM-6・プリント基板を直角に立てる時に御利用下さい。・1.778mmピッチ、21ピン連結。 ・モールドカット用ニッパー(品番MOC-3)

・先端形状　：アール・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：三角錘・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：針型・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：クラウン・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：メッシュ・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：針型・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：メッシュ・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：カップ・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：球・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：針型・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

・先端形状　：クラウン・定格電流　：3A・抵抗値　：50ｍΩ以下・入数　：10本スプリングによってピンが出入りするピンです。適用ソケット：VSシリーズ（ソケットに入れてご使用ください。）プリント基板、実装後のチェック等にご使用ください。

●アルミ基板の穴に取付けられる端子です。　●片面パターンアルミ基板の反対側に端子を出すことが出来ます。　●穴に入る部分はテフロンで絶縁されていますのでショートすることがありません。　材質ピン部…黄銅斜線部…テフロン（UL94V-0）処理ニッケル下地金メッキ定格電流7A絶縁抵抗500MΩ以上絶縁耐圧（参考値）300VAC DC1分間（アルミ基板の性能による。）使用温度範

●アルミ基板の穴に取付けられる端子です。　●片面パターンアルミ基板の反対側に端子を出すことが出来ます。　●穴に入る部分はテフロンで絶縁されていますのでショートすることがありません。　材質ピン部…黄銅斜線部…テフロン（UL94V-0）処理ニッケル下地金メッキ定格電流7A絶縁抵抗500MΩ以上絶縁耐圧（参考値）300VAC DC1分間（アルミ基板の性能による。）使用温度範

●アルミ基板の穴に取付けられる端子です。　●片面パターンアルミ基板の反対側に端子を出すことが出来ます。　●穴に入る部分はテフロンで絶縁されていますのでショートすることがありません。　材質ピン部…黄銅斜線部…テフロン（UL94V-0）処理ニッケル下地金メッキ定格電流7A絶縁抵抗500MΩ以上絶縁耐圧（参考値）300VAC DC1分間（アルミ基板の性能による。）使用温度範

●アルミ基板の穴に取付けられる端子です。　●片面パターンアルミ基板の反対側に端子を出すことが出来ます。　●穴に入る部分はテフロンで絶縁されていますのでショートすることがありません。　材質ピン部…黄銅斜線部…テフロン（UL94V-0）処理ニッケル下地金メッキ定格電流7A絶縁抵抗500MΩ以上絶縁耐圧（参考値）300VAC DC1分間（アルミ基板の性能による。）使用温度範
