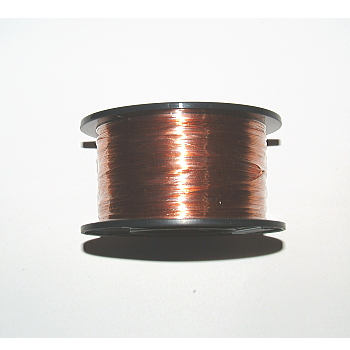

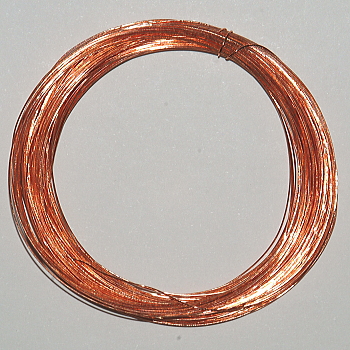

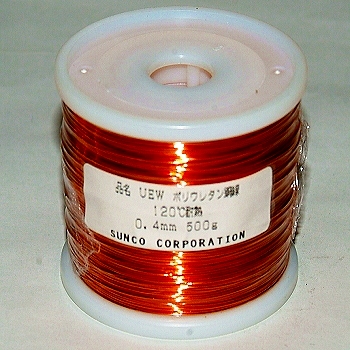

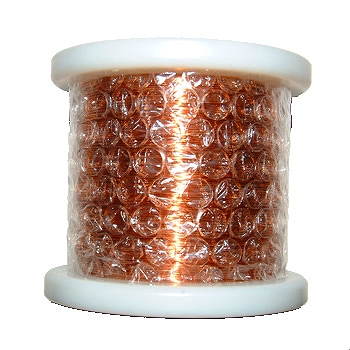

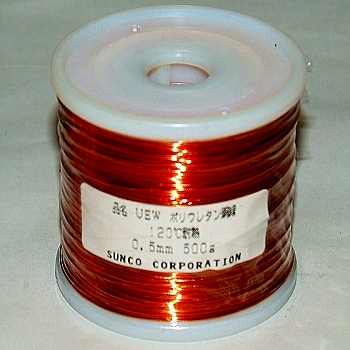

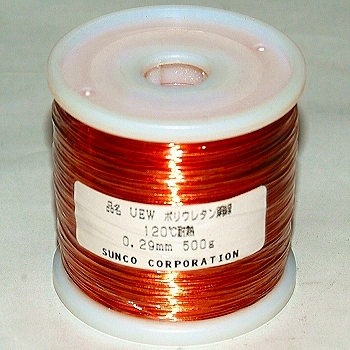

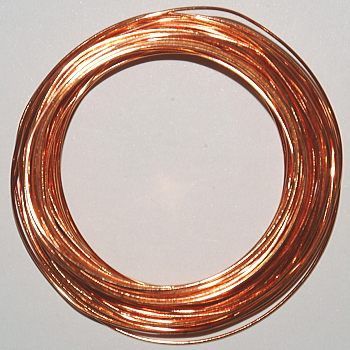

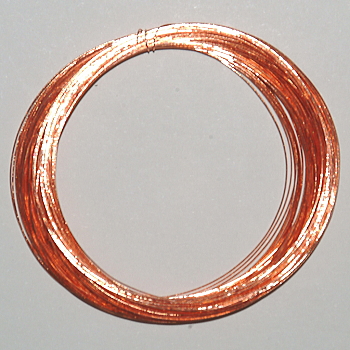

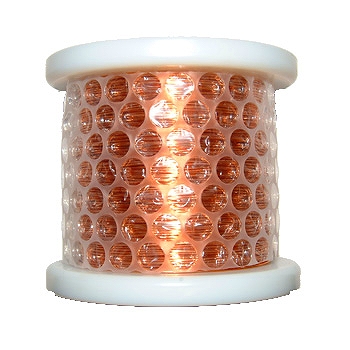

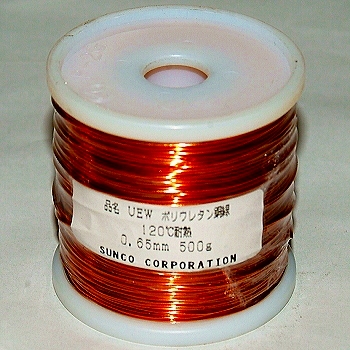

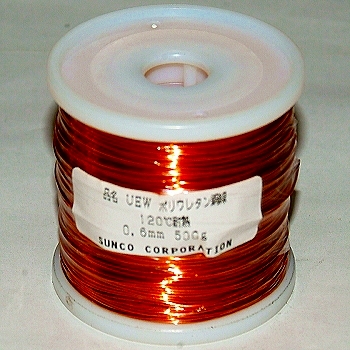

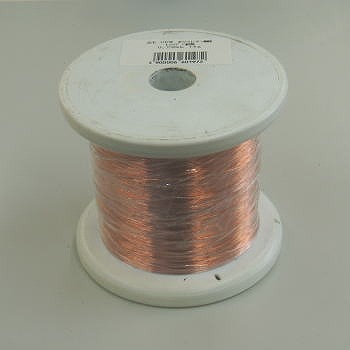

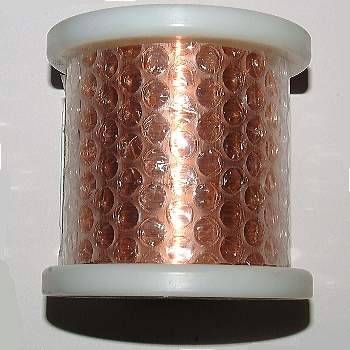

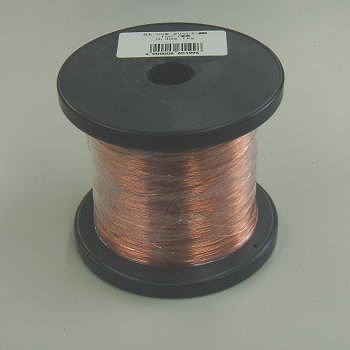

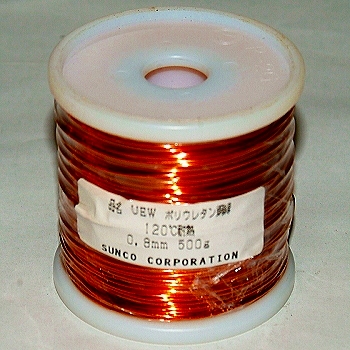

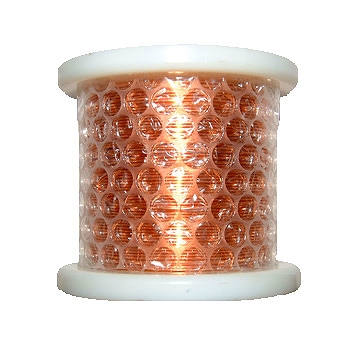

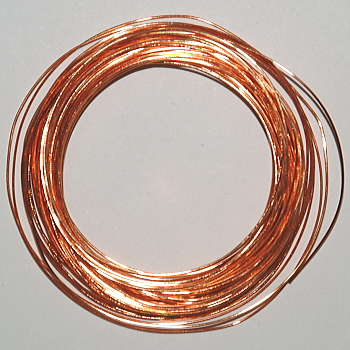

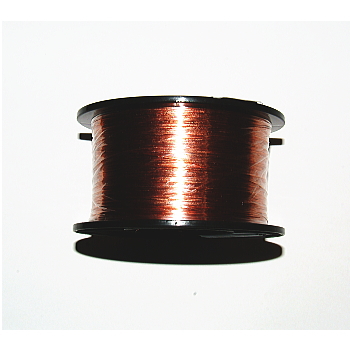

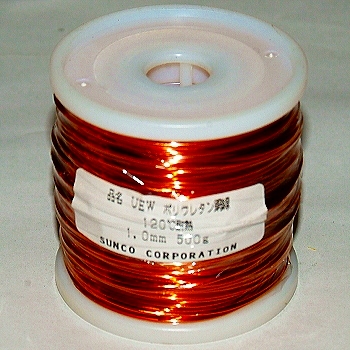

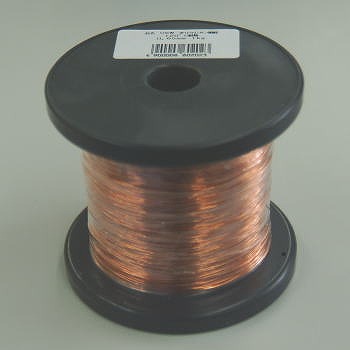

ポリウレタン銅線(UEW線)

ポリウレタン銅線(UEW線)はポリエステル銅線(PEW)と共にエナメル線の一種として一般的なものです。マグネットワイヤとも呼ぶようにコイル全般を巻くために使われています。名称UEW(polyUrethane Enameled copper Wireの略)にエナメルとありますが代用ウルシなどとして利用されている一般のエナメル塗料ではなく特別に配合した樹脂を銅の単線に焼き付けて絶縁被覆としてあります。UEWとPEWの主な違いは許容温度とはんだ付け性です。許容温度はUEWの120℃(E種)に対しPEWは155℃(F種)です。UEWは380℃(参考値)で被覆が溶けるためはんだごてを当てるなどすれば被覆を剥さずにはんだ付けが可能です。PEWはサンドペーパー等で被覆を剥す必要があります。その他、物理的、化学的な特性、耐性に差がありますが総じてUEWは利便性が高くPEWは若干ヘビーデューティーと考えて良さそうです。UEWの120℃でも電解コンデンサーの高温グレード105℃よりも高く余裕がありそうに見えますが多層に巻いた場合の内部は熱がこもり通電によって巻き線自らも発熱するので十分な配慮が必要です。被覆の溶けるUEWでも耐熱ビニル線と同等以上の耐熱性はあります。
