ウォームホイルBG2.5-20L2【BG2.5-20L2】

ウォームホイルBG2.5-20L2【BG2.5-20L2】

メーカー名:
型番:
BG2.5-20L2
環境区分:
RoHS対応
品質ランク:
M1
数量

納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥12,840.00
(税込¥14,124.00)
10個以上
¥12,198.00
(税込¥13,417.00)
30個以上
¥11,813.00
(税込¥12,994.00)
50個以上
¥11,171.00
(税込¥12,288.00)

ウォームホイルBG2.5-20L2【BG2.5-20L2】の概要

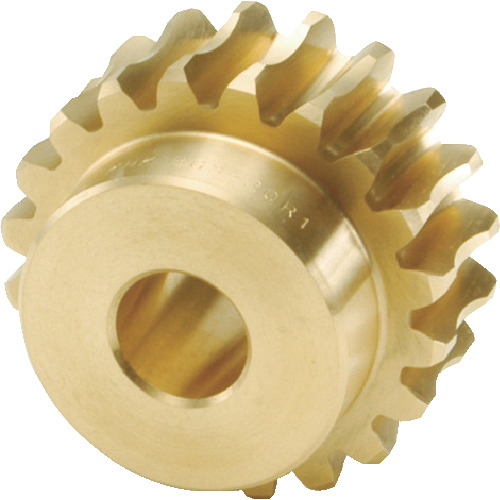

※商品画像は代表画像です。
<特長>
・耐摩耗性に優れたリン青銅製のウォームホイールです。
・CGホイールと互換性があり、強度アップが可能です。

<用途>
・動力伝達用歯車。

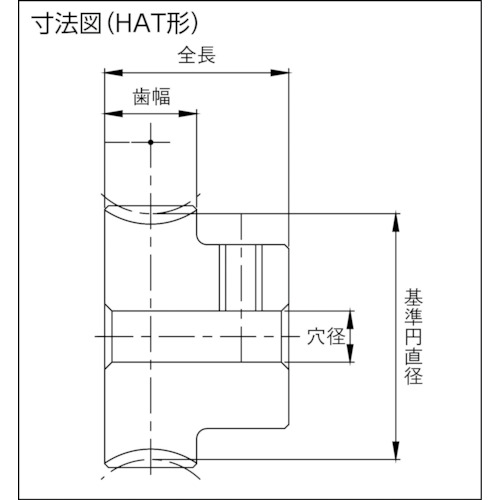

<仕様>
・モジュール:2.5
・基準円直径(mm):φ50.46
・歯幅(mm):22
・穴径(mm):φ12
・ねじれ方向:L
・全長(mm):36
・歯数:20
・条数:2
・形状:H1
・組立距離:43.5
・減速比:10
・穴長さ:57.5
・ボス長さ:14
・ボス径:35
・ねじれ角:-7°46′
・タップ:-
・キー溝:-
・歯車精度:KHKW002:4級
・歯形:並歯
・圧力角:20°
・熱処理:なし
・圧力角:20°
・歯面仕上げ:なし
・歯切基準面:穴(H7)
・熱処理:なし
・追加工可否:可能

<材質/仕上>
・CAC502
