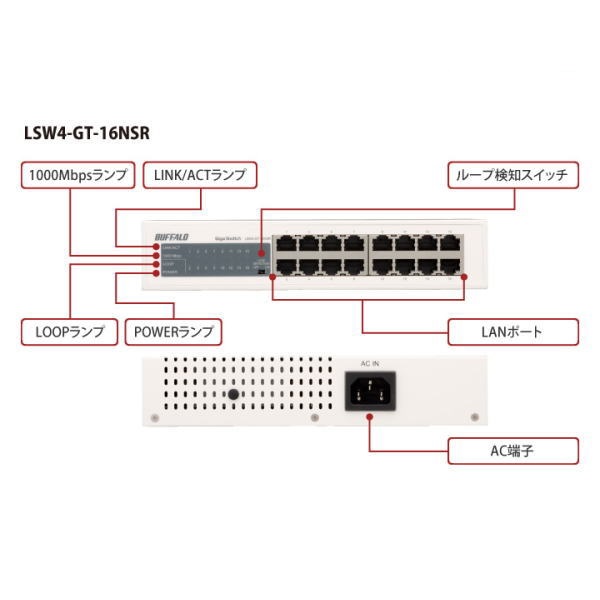

Giga対応スイッチングHub 金属筺体/電源内蔵 16ポート【LSW4-GT-16NSR】

Giga対応スイッチングHub 金属筺体/電源内蔵 16ポート【LSW4-GT-16NSR】

メーカー名:
型番:
LSW4-GT-16NSR
品質ランク:
M1

Giga対応スイッチングHub 金属筺体/電源内蔵 16ポート【LSW4-GT-16NSR】の概要

【特長】

全ポートGiga対応のスイッチングHub
■Giga化が進む小規模オフィスや事務所のHubとして最適

ネットワークループを自動で検知・お知らせ
■「ループ検知」機能でネットワーク障害の軽減をサポート

おまかせ節電+アイドリングストップ機能
■2つの自動節電機能で賢く省エネ

より静かに、より小さく
■ファンレス・コンパクト筺体で幅広い設置環境に対応

【仕様】
対応機種IEEE802.3、 IEEE802.3u、IEEE802.3ab、IEEE802.3x対応機器
インターフェースIEEE802.3 (10BASE-T)、IEEE802.3u (100BASE-TX)、IEEE802.3ab (1000BASE-T)
伝送速度(規格値)10Mbps (10BASE-T)、100Mbps (100BASE-TX)、1000Mbps (1000BASE-T)
データ転送方式ストア&フォワード
レイテンシー1000M 64bytes時4.7μsec(S&F)
バッファー容量512KB
伝送路符号化方式マンチェスターコーディング(10BASE-T)、4B5B/MLT-3(100BASE-TX)、8B1Q4/4D-PAM5(1000Base-T)
アクセス方式CSMA/CD
データ転送速度14,881パケット/s(10BASE-T)、148,810パケット/s(100BASE-TX)、1,488,095パケット/s(1000BASE-T)
アドレステーブル8,190件 ※セルフラーニング方式
ポート数10/100/1000M 16ポート(全ポートAuto-MDIX機能搭載)
適合ケーブル10BASE-T:UTPカテゴリー3以上、100BASE-TX:UTPカテゴリー5以上、1000BASE-T:UTPカテゴリー5e以上
伝送距離最大100m
コネクター形状RJ-45型8極コネクター
スイッチング・ファブリック32Gbps
サポート機能Auto-Negotiation (10/100/1000,Full/Half-Duplex)機能、Auto-MDIX機能、JumboFrame(9,216Bytes)対応、全ポートノンブロッキング転送、IEEE802.3x フローコントロール、バックプレッシャー機能サポート、不良パケットフィルタリング機能、ループ検知機能、おまかせ節電機能[リンク]、EAPOL(IEEE802.1X)フレーム透過、BPDUフレーム透過
電源電圧100V 50/60Hz
最大消費電流0.22A
最大消費電力9.1W
最大発熱量32.8kJ/h
省エネ法に基づく
表記事項※1
エネルギー消費効率
(W/Gbit/s)※2
D区分:0.6
最大実効伝送速度
(Gbit/s)※3
16
測定時のポート速度と
ポート数
100Mbit/s:0
1Gbit/s:16
PoE最大供給電力(W)-
※1 省エネ法 (エネルギーの使用の合理化に関する法律) に基づく表示事項です。
※2 エネルギー消費効率とは、省エネ法で定める測定方法により測定された消費電力を、省エネ法で定める測定方法により測定された最大実効伝送速度で除したものです。
※3 最大実効伝送速度とは、省エネ法で定める測定方法により測定されたフレーム長が1,518バイトの時における最大の実効伝送速度です。
外形寸法(幅×高さ×奥行)
※本体のみ(突起部除く)
W215×D130×H43mm
質量1.1kg
動作環境
※結露なきこと
温度0〜40℃
湿度 10〜85%
適合規格VCCI classA
準拠規格IEEE802.3:10BASE-T、IEEE802.3u:100BASE-TX、IEEE802.3ab:1000BASE-T、IEEE802.3x:Flow Control
保証期間1年間
19インチラックマウント対応(取付金具添付)
対応オプションマグネットキット「BS-MGK-A」、マグネット取付金具「LSW-KG5P」
主な付属品ACケーブル、3P-2P変換コネクター、19インチラック金具、19インチラック金具用ネジ、ゴム足、取扱説明書、電源ケーブル抜け防止バンド
