DCモータコントローラ2(キット)【BOSO-8KIT】

DCモータコントローラ2(キット)【BOSO-8KIT】

メーカー名:
型番:
BOSO-8KIT
品質ランク:
M1
数量

1個以上
¥2,500.00(税抜)
自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

DCモータコントローラ2(キット)【BOSO-8KIT】の概要

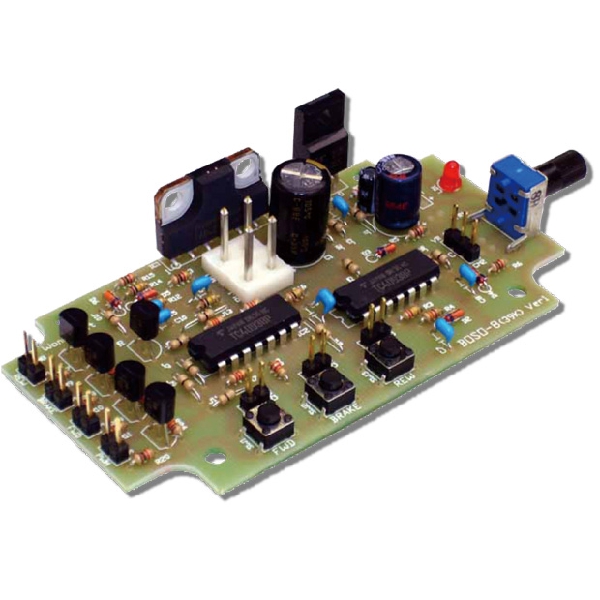

フルブリッジドライバICを使用したモーターコントローラのキット
電流容量が平均3A/最大4.5Aなので、比較的大きなモーターの制御が可能なコントローラボードです。本ボードにはスイッチやボリウムなどの引き出し端子があり、外部制御端子(他の機器からの入力による制御端子)により、正転/逆転/ブレーキ/回転数制御(PWM:パルス入力が必要)が可能です。過熱保護、過電流保護機能により、ICチップ温度の異常上昇や過電流を検出すると自動的に間欠駆動し、ICやモーターの破壊/劣化から保護するように働きます。
本製品はケース対応キットで、市販ケース(タカチ製PR-105G、B)にぴったり収まるように設計されています。

【ご注意】
電源電圧とDCモーターの電圧は同じにしてください。4.5A以上を消費するDCモーターは制御できませんのでご注意ください。

●主な仕様
・電源電圧:8.4V~27.0V
・消費電流:約6mA(モーター停止時)
・出力電流:平均値3.0A、ピーク値4.5A(100ms間)
・出力電圧:電源電圧と同じ
・制御項目:正転/逆転/ブレーキ/(プッシュスイッチによる)
・回転速度制御:PWM方式(ボリウムによる)
・外部入力制御:正転/逆転/ブレーキ(電圧入力形式)
        回転速度制御(パルス入力型式)
・パルス入力必要条件:H時間:約40μs以上、周期:約0.013s以下(75Hz以上)
 ※パルスが入力された場合は外部入力が優先になり、内部クロックは停止します。
・パワーオンリセット機能(電源投入時は必ずストップからスタート)
・動作温度:最大85℃
・基板サイズ:W95×D50×H23mm(VRつまみの突起含まず)
