PWM方式DCモーターコントローラボード(完成品)【MK-510】

PWM方式DCモーターコントローラボード(完成品)【MK-510】

メーカー名:
型番:
MK-510
品質ランク:
M1
数量

1個以上
¥3,686.00
(税込¥4,054.00)
自社在庫数
6

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

PWM方式DCモーターコントローラボード(完成品)【MK-510】の概要

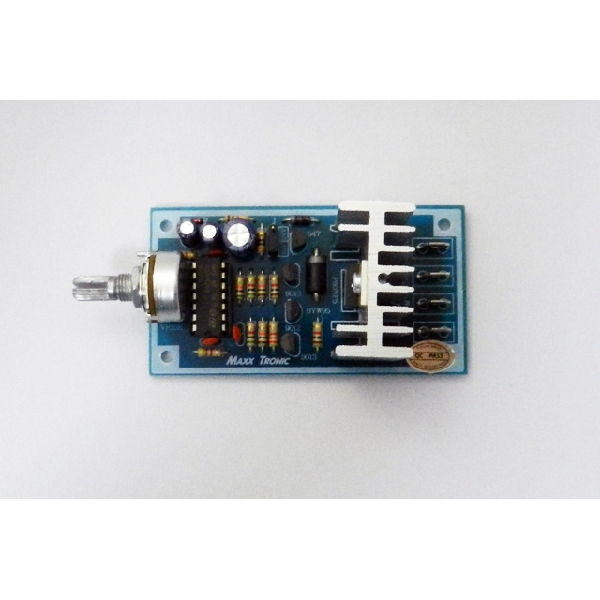

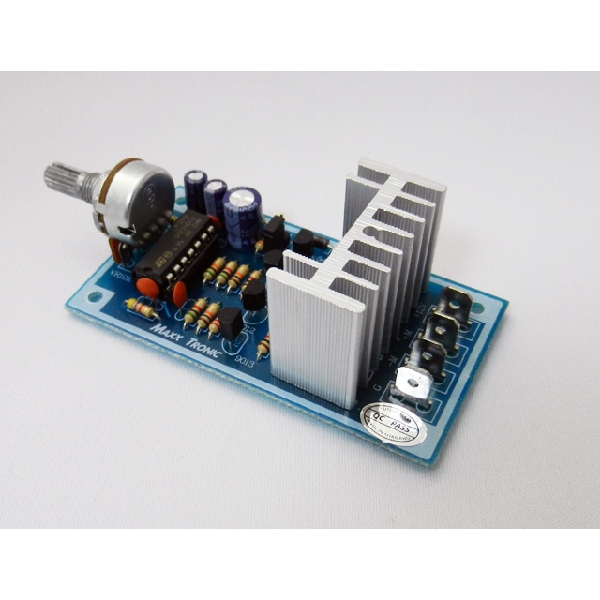

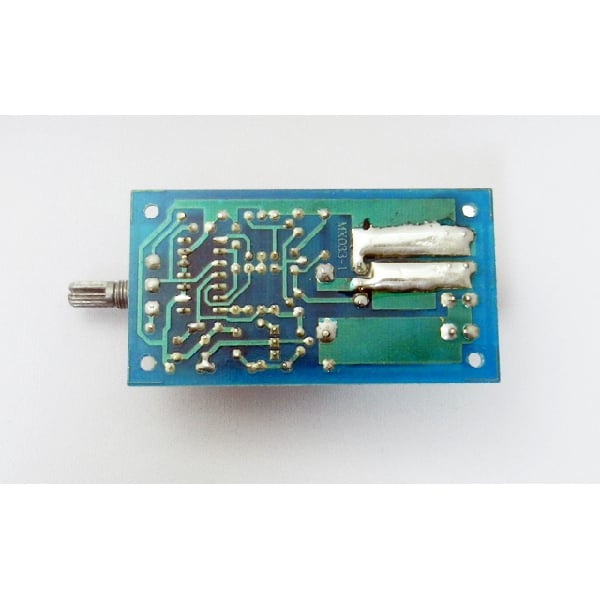

PWM方式のDCモーターコントローラボードの完成品
DCモーター(ブラシ型)の速度を停止状態(0%)からフルスピード(100%)まで制御できるパワーMOSFETを使用したモーターのコントローラボード(完成品)です。動作電流は最大15Aです。

【ご注意】
・製品には取扱説明書(製品マニュアル)や回路図などが付属していません。必要な場合は、メーカーサイトからダウンロードしてください。
・ヒートシンク(放熱器)は固定されていないので傾いている場合があります。付近の部品に接触している場合は、慎重に手でねじって修正してください。

●主な仕様
・電源電圧:モーターと装置の電源は共通
 電源12V系または24V系を使用可能(ジャンパーピンで切り替え)
 12V系:約8V~15Vのモーターに対応
 24V系:約15V~30Vのモーターに対応
・動作電流:最大15A
・駆動用トランジスタ:インフィニオン社のパワーMOSFET IRF3205(または相当品)
・制御方式:PWM(約140Hz)
・制御範囲:0%~100%
・出力端子:5mm幅の平型端子オス
・基板サイズ:約79×43×30mm
