SPRESENSE用Contaベースボード(ESP-WROOM-02搭載)【SSCI-039291】

SPRESENSE用Contaベースボード(ESP-WROOM-02搭載)【SSCI-039291】

ソニー製のマイコンボードSPRESENSE に、センサなどを乗せたConta規格の小型基板(Conta モジュール)を接...
メーカー名：
型番：
SSCI-039291
品質ランク：
M1
数量

自社在庫数
2個
（ 2024/04/23 18:27 現在）

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期：
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
￥4,000.00
(税込￥4,400.00)

SPRESENSE用Contaベースボード(ESP-WROOM-02搭載)【SSCI-039291】の概要

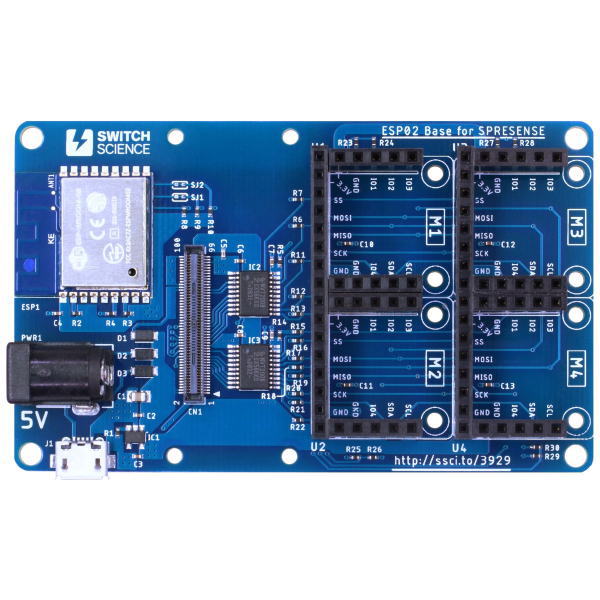

ソニー製のマイコンボードSPRESENSE に、センサなどを乗せたConta規格の小型基板(Conta モジュール)を接続するためのベースボードです。最大四つのモジュールを同時に接続することができます。ベースボードには Wi-Fi モジュール ESP-WROOM-02(シリアル接続)を搭載しているので、SPRESENSEで無線LANを使用することができます。
Contaモジュールとベースボードは、I2C、SPI、アナログ入力/デジタル入出力(汎用IO)による接続が可能で、複数のモジュール、複数のインターフェースが共存できます。
SPRESENSEの1.8V信号とベースボードの3.3V信号間にはレベルシフタが入っているので、SPRESENSEに手軽に機能を追加できます。
SPRESENSE とベースボードを組み合わせた場合、Arduino IDEによる開発でも全機能にアクセスすることができます。

※Conta 規格とは、breakout 基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。

【セット内容】
・Contaベースボード基板 ×1
・ナイロンスペーサー(M2×11mm) ×8
・ナイロンネジ(M2×5mm) ×8
 ※本製品には、SPRESENSEは付属していません。


●仕様

・Contaモジュールコネクタ ×4
       M1〜M4のＵ字のコネクタ1組で1モジュール分です。
       Contaモジュールコネクタの5Vピンは未結線です。
・各I/Oピンはプルアップされています(抵抗：1kΩ)。
・SPRESENSEの各信号は、レベルシフタにより3.3Vに変更済みです。
・Wi-Fi モジュール ESP-WROOM-02を搭載
       SPRESENSE とはシリアル接続になります。
・ベースボードの全ての部品は実装済みです。

【使い方】

  • 本システムのプログラムは Arduino IDE で開発できます。(SPRESENSE の Arduino IDEでの開発)

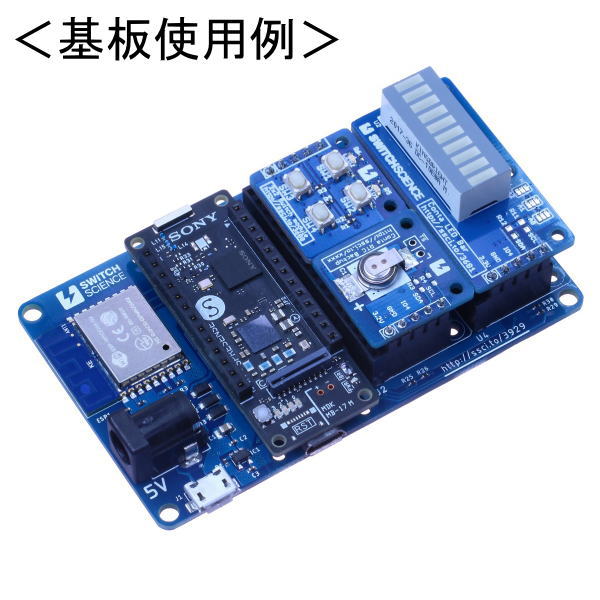

  • M1からM4のContaモジュールコネクタには様々なモジュールを同時に接続できます。

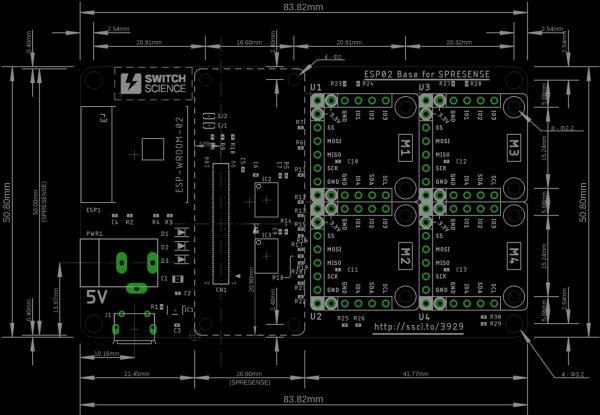

  • 各モジュールには2つの固定用ネジ穴が用意されていて、対応するベースボード側の取付け穴に固定できます。
  • Conta モジュールコネクタは 3グループのコネクタで成り立っています。
    • コネクタ1 → I2Cコネクタ
    • コネクタ2 → SPIコネクタ
    • コネクタ3 → 汎用コネクタ
  • I2Cコネクタ、SPIコネクタ、拡張コネクタはそれぞれ独立しているので共存できます。
  • 3.3Vのモジュールのみ接続できます。
  • 5.0Vピンはオープンになっています。
  • M1からM4のI2Cコネクタについて
    • 基板全体で同一のI2Cバスに接続されているので、M1～M4のコネクタは全て等価です。
    • I2C接続のモジュールを、最大4個まで同時に接続できます。(I2Cアドレスがすべて違う場合)
    • I2CバスはSPRESENSEの2C0_SCL/I2C0_SDA(Arduino IDEのD20、D21)と接続されています。
    • 各モジュールのIO4ピンは、SPRESENSEの PWM0～3ピン(Arduino IDEのD6、D5、D9、D3)に接続されています。
    • 各モジュールのIO4ピンは1kΩの抵抗でプルアップされています。
  • M1からM4のSPIコネクタについて
    • SPI接続のモジュールは M1～M4のどこにでも接続できます。
    • SPIコネクタはA/Bの2つのグループに分かれていて、それぞれモジュールを1個ずつ接続することができます。このため、ベースボード全体で使えるSPI接続のモジュールは、最大2個です。
    • Aグループ：M1/M3がAグループで、SS信号を共有しています。SSA信号はSPRESENSEの SPI2_MISO(Arduino IDEのD8)に接続されています。
    • Ｂグループ：M2/M4がBグループで、SS信号を共有しています。SSB信号は、SPRESENSEの SPI3_CS1(Arduino IDEのD7)に接続されています。
    • そのため、グループが異なるM1とM2や、M3とM4などは同時に接続できますが、M1とM3は同じグループ内なので同時には使えません。
  • M1からM4の汎用コネクタについて
    • 汎用コネクタのIO1はアナログ入力専用です。
    • IO1のアナログ入力のみを利用するモジュールなら、最大4個まで同時に接続可能です。
    • 各モジュールのIO1ピンは、SPRESENSEのSEN_AIN2～SEN_AIN5(Arduino IDEのA0、A1、A2、A3)に接続されています。
    • IO1の信号は、抵抗で分圧されたのちに直接SPRESENSEに接続されています。
    • 汎用コネクタのIO2/IO3はバスになっているので、基板全体で1つのみ接続が可能です。
    • M1～M4のIO2は共通の配線で、SPRESENSEのSPI2_MOSI(Arduino IDEのD4)に接続されています。
    • M1～M4のIO3は共通の配線で、SPRESENSEのHIF_IRQ_OUT(Arduino IDEのD2)に接続されています。

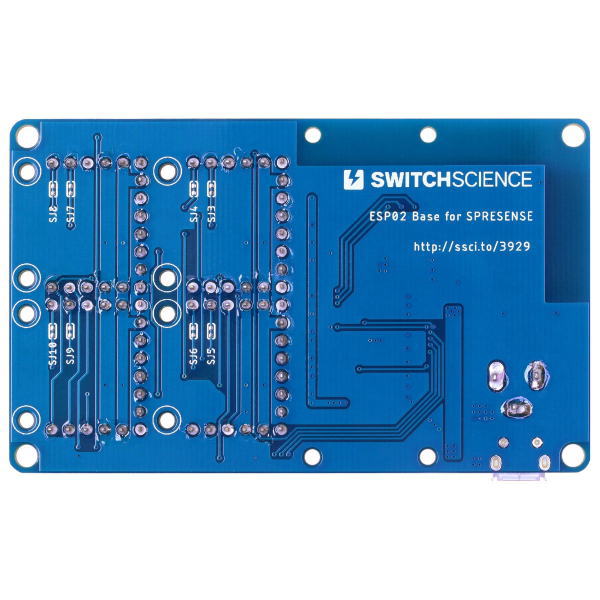

    • M1～M4の IO2/3は、基板裏のショートジャンパをカットすることで、モジュールごとにバスから分離可能です。
  • Wi-Fi モジュール ESP-WROOM-02について
    • SPRESENSEとWi-Fiモジュールは、全二重接続のシリアルバスでクロス接続されています。
    • シリアルバスは、SPRESENSEのUART2_TX/UART2_TX(Arduino IDEのD0[RX]、D1[TX])と接続されています。
