SPRESENSE用100ピンB2Bコネクタピッチ変換基板【SSCI-039994】

SPRESENSE用100ピンB2Bコネクタピッチ変換基板【SSCI-039994】

メーカー名:
型番:
SSCI-039994
品質ランク:
M1
数量

1個以上
¥600.00(税抜)
自社在庫数
3

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

SPRESENSE用100ピンB2Bコネクタピッチ変換基板【SSCI-039994】の概要

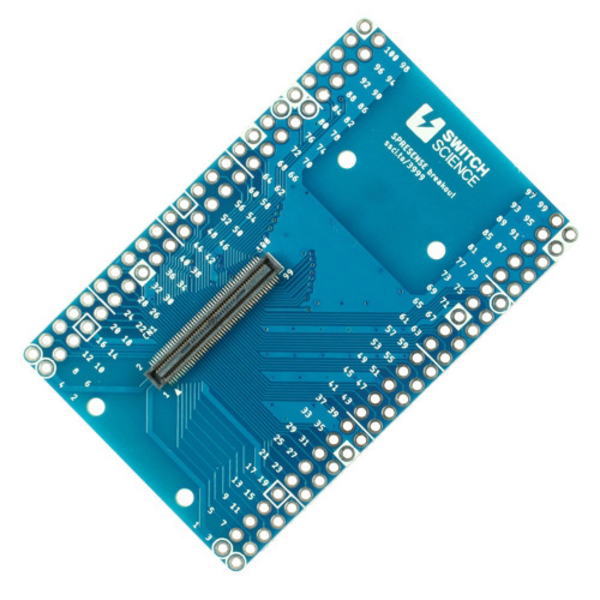

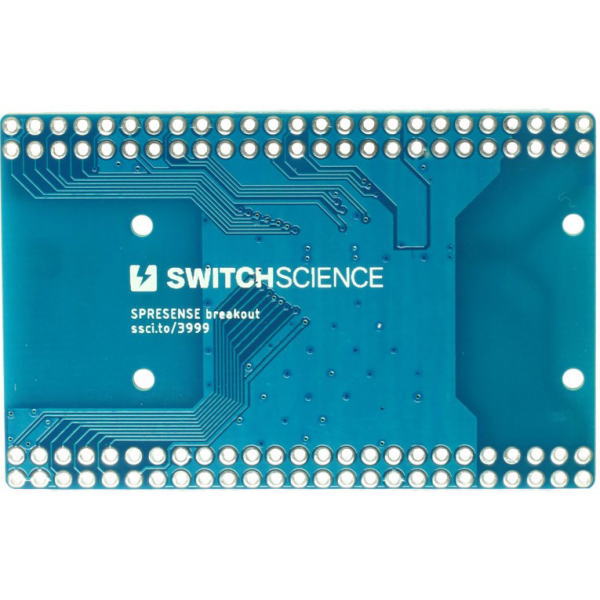

ソニー製のマイコンボードSPRESENSE 背面の100ピンコネクタ(B2Bコネクタ)を 2.54mmピッチに変換する基板です。
B2Bコネクタには SPRESENSEのI/O信号が直接引き出されているので、拡張ボード にはない機能を利用する場合に便利です。
2.54mmピッチの端子にコネクタは実装されていないので、必要に応じてはんだ付けしてください。

●仕様

  • SPRESENSEのほぼ全てのI/O信号を利用可能
  • SPRESENSEからのI/O信号は1.8V

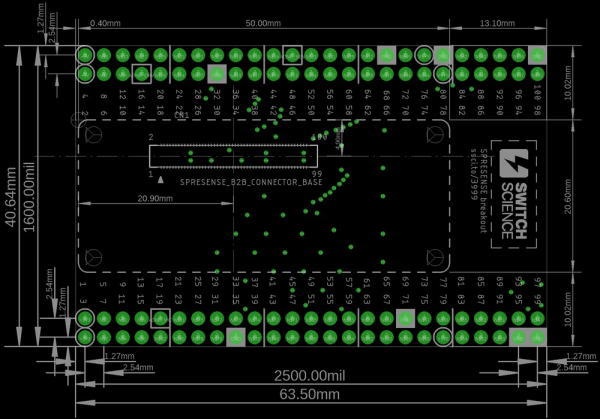

  • 100ピンの信号は2列×25ピンの形で両脇に配置
  • B2Bコネクタは実装済み
  • SPRESENSEに搭載されているGPSアンテナに影響しないように配線を考慮
  • 基板の色は青

【使用上の注意】

  • 多くの信号をコンパクトに引き出すために、2列×25の端子を2個所に配置しています。このため全ピンにピンヘッダをはんだ付けしてしまうとブレットボードで利用できなくなるので注意してください。
  • SPRESENSEは、多くの信号が1.8V動作です。既存の回路との接続時には、レベルシフタを経由して接続してください。
