PRT-15217
LiPo Charger Plus(LiPo充電器)
マルツコード：
M1558-373
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/09 00:51 現在）

納期：
お問合せ下さい
数量
1個以上
￥1,799.00
(税込￥1,978.00)
20個以上
￥1,710.00
(税込￥1,881.00)
50個以上
￥1,620.00
(税込￥1,782.00)

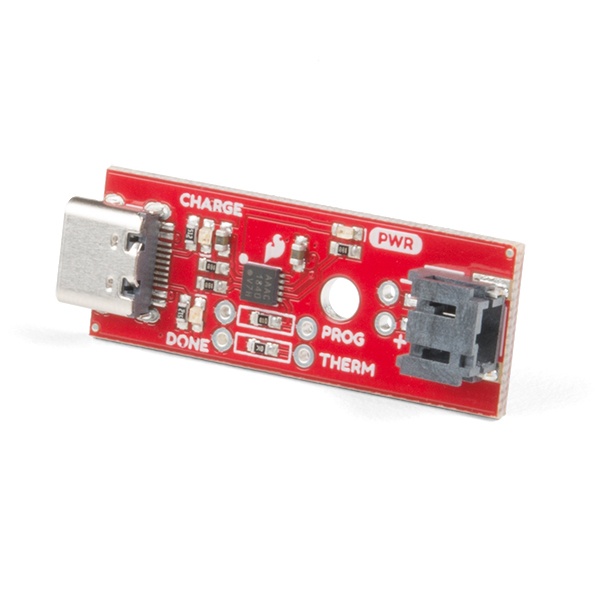

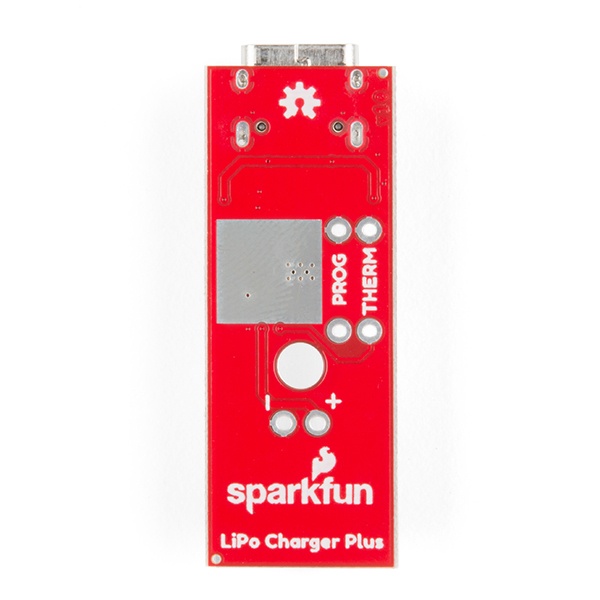

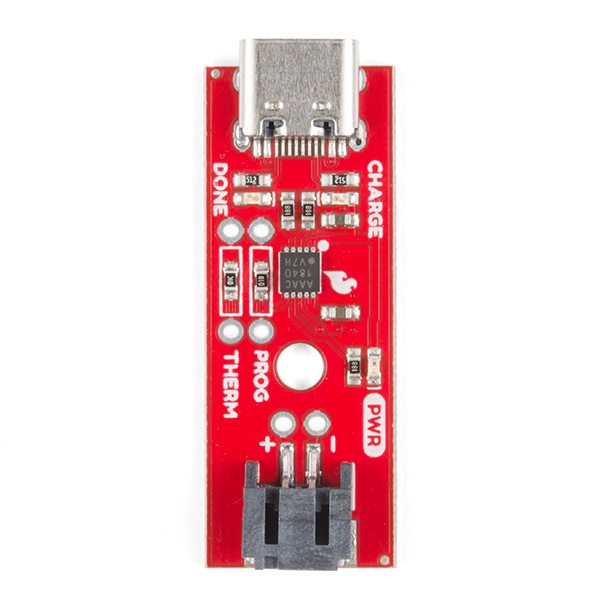

LiPo Charger Plus(LiPo充電器)【PRT-15217】

の概要

USB Type-Cで充電できるリチウムポリマー(LiPo)電池の充電器


Microchip社製のMCP73833バッテリー充電コントローラICを搭載したLiPo充電器で、入力充電コネクタにUSB Type-Cコネクタを採用しています。入力電圧が3.75V～6Vの場合、最大レート1000mAhまで充電でき、2種類の熱保護が用意されています。すなわち、内部センサーによりICのダイ温度が95℃に達するまで最大充電レートを維持し、充電コントローラーは充電率を下げて過熱を防ぎます。MCP73833には、NTC(負の温度係数)サーミスタ用のオプションの入力ピンもあり、バッテリーを損傷から保護できます。本ボードは、2ピンJSTコネクタのシングルセルLiPoバッテリーに使用できます。

Get Started with the SparkFun LiPo Charger Plus Guide

●仕様

・供給電圧：3.75V～6V
・定温/定電圧動作を保証
・プログラム可能な充電電流：最大1A
・高精度なプリセット電圧調整：4.2V＋0.75％
・電流比を選択可能
・電圧閾値を設定可能
・セル温度モニター付き
・低ドロップアウトリニアレギュレータモード
・電流センス機能
・逆放電保護機能
・充電表示用/電源用/終了表示用LED

【資料】
・Schematic
・Eagle Files
・Hookup Guide
・Datasheet (MCP73833)
・GitHub Hardware Repo
