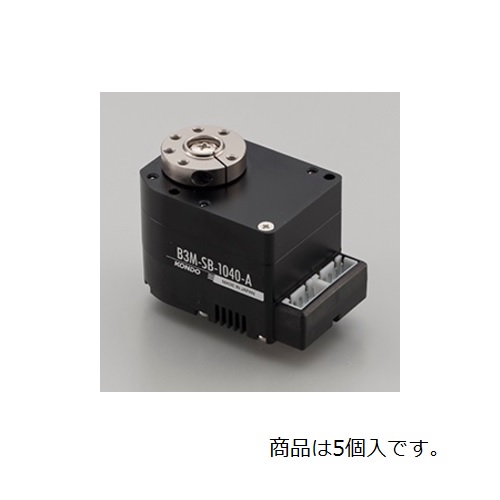

B3M-SB-1040-A 5個セット 非接触磁気式エンコーダー搭載ブラシレスサーボモータ【03073】

B3M-SB-1040-A 5個セット 非接触磁気式エンコーダー搭載ブラシレスサーボモータ【03073】

メーカー名:
型番:
03073
品質ランク:
M1
数量
入数

1セット以上
¥127,500.00
(税込¥140,250.00)
納期:
5日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

B3M-SB-1040-A 5個セット 非接触磁気式エンコーダー搭載ブラシレスサーボモータ【03073】の概要

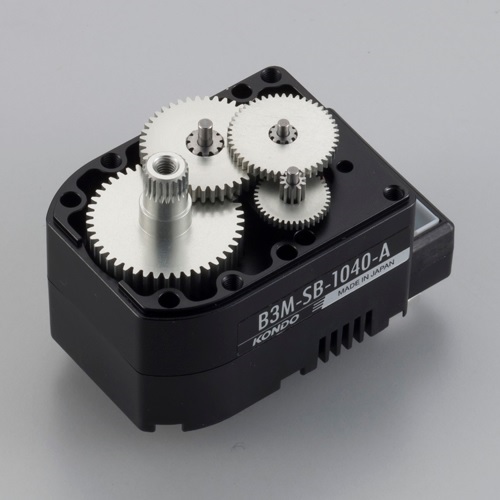

B3Mはブラシレスモータや非接触磁気式エンコーダを使用し、高信頼性、長寿命を目指したサーボです。 従来のKRSでは、一度に出力されるパワーをどれだけ多くできるかを目標に開発してきましたが、B3Mではどれだけ長く安定して動作できるかを目標に開発しました。 消耗しやすいモータやエンコードはもちろん、ケースやギヤも耐久性にこだわり設計しています。 システムも一新しています。PID制御の設定や温度制限や動作電圧制限などの各種リミッターの搭載、分解能は従来の4倍の細かさで指定できます。それらをシンプルな6種類のコマンドだけで制御可能です。
・公称電圧:12V
・最大トルク:4.1Nm(42kgf・cm)
・無負荷回転数:45rpm(0.22s/60°)
・減速比:362.88:1
・動作電圧大気電流:安定した電源で6V〜12V
・動作環境温度:0〜40℃
・サイズ/重量:32×32×51mm / 88g
・最大動作角度:±320degree(±32.767degree)位置制御モード時
・制御分解能:12bit/1round(0〜4095)
・動作方式:位置制御、速度制御
・コネクタ:XHP-4
・通信形式:RS-485
・通信プロトコル:半二重非同期通信、データ長8bitスタート1bit/ストップ1bit/パリティ無し
・主なパラメータ:ID番号、各種制限項目、PID制御各種ゲインなど約60種類
・固有ID数:0〜254(255はブロードキャストIDとして予約)
・通信速度:最大3Mbps、標準1.5Mbps(ガードタイム200us程度)
B3M-SB-1040-Aは耐久性の高いブラシレスモータを使用し、磨耗のない非接触磁気式エンコーダーを搭載しています。 また、通信にはRS-485規格を採用し、より信頼性のあるサーボに仕上げました。高信頼性・長寿命ブラシレスモーターを使用損耗部品のブラシが無いため長くご使用いただけます。高精度12bit磁気式エンコーダーを採用非接触磁気式エンコーダーは接触部分がないので長寿命。さらに12bitの解像度で最小分解能は0.088°(0〜4095)信頼のRS-485規格通信はRS-485規格に準拠しています。差動信号のためノイズに強く、3Mbpsの高速通信が可能。デイジーチェーン接続で最大255個接続可能(理論値)6種類の省コマンドでシンプルな構成僅か6種類のコマンドのみでサーボの制御が可能です。メモリーマップドIOを採用しているので、メモリーのデータを読み書きするだけで実際にサーボモーターが動作します。マルチキャストコマンドサーボごとにID番号を設定できます。また、ID=255はブロードキャストIDとして使用。デイジーチェーン接続された全てのサーボモーターを同時にコマンド実行させることが可能です。位置ゲイン、微分ゲイン、積分ゲイン位置制御・速度制御時はPID制御パラメーターを調整可能です。また、ゲインプリセット機能を使えば3種類のゲインをあらかじめ登録しておくことができますので、プリセット番号ですばやくゲインを変更することができます。システムエラー検知機能・ソフトウェアリミット入力電圧やMCU温度、モーター温度、モーターロックなど各種システムエラーをメモリー上に保存していますまた、安全のためのリミット機能を搭載しています。モーターやMCUの温度に対して制限をかけることで、故障の原因を減らすことが可能です。
