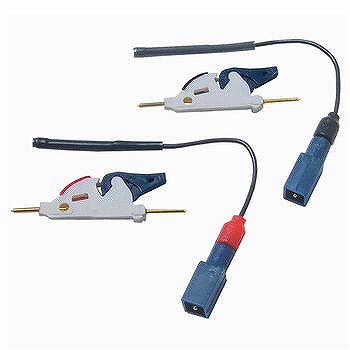

面実装IC用テストクリップ 10色セット【FP-7L-10】

面実装IC用テストクリップ 10色セット【FP-7L-10】

メーカー名:
型番:
FP7L10
環境区分:
RoHS対応
品質ランク:
M1
数量
先端長

1個以上
¥22,000.00
(税込¥24,200.00)
10個以上
¥20,900.00
(税込¥22,990.00)
30個以上
¥20,240.00
(税込¥22,264.00)
納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

面実装IC用テストクリップ 10色セット【FP-7L-10】の概要

2021/5/13 17:35現在提携先在庫数:2個
【仕様】
・サイズ:
・内容:クリップ×10個(10色各1個)、中継用コード(10色各1個)、ポジションキーバー×2、ホールドバー×2、ルーペ×1
・対応IC:SOP、QFPパッケージなど
・ピッチ:0.5~1.27mm
・導体抵抗(0.1mA):2mΩmax.
・接触抵抗(1mA):7mΩmax.
・絶縁抵抗:500MΩat500V DC
・耐電圧:500V DC1分間
・全長:33.5mm
・本体長:20.5mm
・先端パイプ:0.6Φ×13mm(フッ素系樹脂絶縁被覆付き)
・先端スプリング径:150μmΦ
・コンタクトピン:0.75mmΦ 金メッキ仕上純銅ピンロジアナソケットに直接接続可
・使用温湿度範囲:0~50℃ 90%RH max.
・保存温湿度範囲:-20~80℃ 90%RH max.

● 従来の同タイプと比較して、抵抗値が約1/3です

● ロジックアナライザーのプローブが直接接続できます

● 信号が見分けやすい10色カラー

● 安定して連続装着できるホールドバー付き

● 面実装型ICの端子に直接取り付けできるテストクリップです

● 付属のホールドバーにより、連続装着時でも安定してクリップできます

● 操作ハンドルが後方にあり隣のクリップとの誤操作・誤接触がありません
