[技術解説記事]BluetoothワンチップBM62で作る低雑音ワイヤレス・オーディオ[Vol.1 BM62の基本的な使い方]~技適OK&20ビットDAC/DSP/AAC搭載!鍵はグラウンドの低インピーダンス化~【MZ-BM62-DA1】 ※在庫限り品

[技術解説記事]BluetoothワンチップBM62で作る低雑音ワイヤレス・オーディオ[Vol.1 BM62の基本的な使い方]~技適OK&20ビットDAC/DSP/AAC搭載!鍵はグラウンドの低インピーダンス化~【MZ-BM62-DA1】 ※在庫限り品

メーカー名:
型番:
MZ-BM62-DA1
品質ランク:
M1

[技術解説記事]BluetoothワンチップBM62で作る低雑音ワイヤレス・オーディオ[Vol.1 BM62の基本的な使い方]~技適OK&20ビットDAC/DSP/AAC搭載!鍵はグラウンドの低インピーダンス化~【MZ-BM62-DA1】の概要

取扱い終了のお知らせ
ZEPエンジニアリング社の製品は取り扱いを終了いたしました。
製品のご購入やサービスに関するお問い合わせは
直接、ZEPエンジニアリング社へお願いいたします。

【ZEPエンジニアリング株式会社HP】https://www.zep.co.jp/contact_us/index.html

本商品は、低雑音Bluetoothオーディオ・モジュール【MZBM62-B01】を詳細解説した有料コンテンツとなります。


▼▼▼コンテンツサンプル(ご購入いただけると全て情報を閲覧できます)

[著]別府 伸耕(リニア・テック)

【Index】
■完成の域に達したワンチップ・トランシーバ“BM62”
●ワイヤレス・オーディオ再生に必要なものはほぼすべて入っている
●周波数特性を調整できる音声処理用DSPを内蔵
●ほぼすべてのBluetooth機器と確実につながる
●ひずみ率0.05%,SN比96dBのD-Aコンバータを内蔵

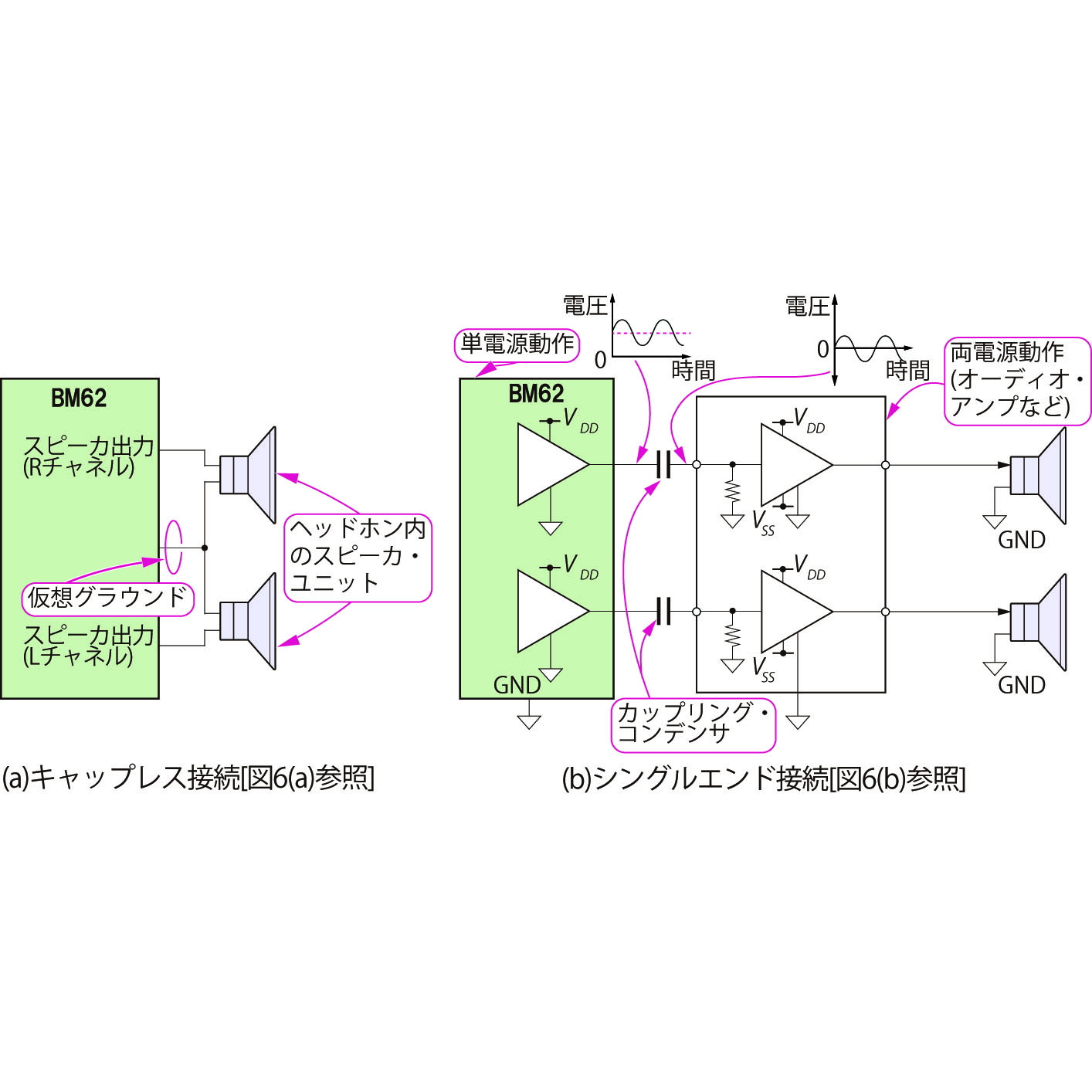

●2種類のスピーカ接続モードを備える

■評価用モジュールの製作
●ピン配置
●回路設計の注意事項
●ペアリングの方法
●すでにペアリングが済んでいる機器との接続

■BM62の内部設定の変更方法
●操作用のボタンとシステム・コンフィグ用回路を追加する
●システム・コンフィグ用ソフトウェアのダウンロード
●“UI Tool”を使ってボタンや操作音の設定を変更する
●“MPET Tool”を使ってipfファイルを生成する
●“EEPROM_Tool”を使ってBM62にipfファイルを書き込む


技適OK&20ビットDAC/DSP/AAC搭載!鍵はグラウンドの低インピーダンス化

 ワイヤレス・ヘッドセット用のオールインワンBluetoothトランシーバ“BM62”(マイクロチップ・テクノロジー製,写真1)を紹介します.正式な型名はBM62SPKS1MC2です.技適は取得済みなので,安心して装置に組み込むことができます.

次のように高品位オーディオにも使えるくらいの高いパフォーマンスを備えています.

 ・ほとんどのBluetooth機器と接続できるスタンダード・コーデック“SBC”と,iPhoneが採用する高音質コーデック信号処理“AAC”を搭載
 ・20ビットの高分解能D-Aコンバータとイコライザ調整用DSP(Digital Signal Processor)を搭載
 ・単電源動作のパワー・アンプとヘッドホンの間に入れるカップリング・コンデンサが不要で,小型化とコストダウンが可能

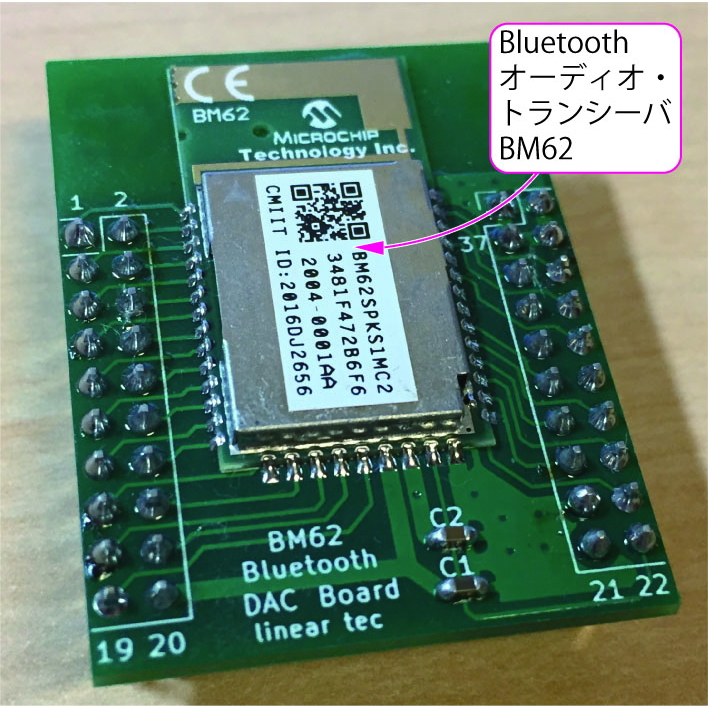

 BM62は,申し分ない機能と性能を備えた完成度の高いチップですが,その実際の使い方や評価結果に関する情報は今のところ多くありません.そこで,2.54mmピッチのDIPモジュールに仕上げて実際に動かしてみました(受信動作だけ).この評価用DIPモジュールは,マルツエレック社(型名MZBM62-B01,写真2,予価3,980円)にて購入できます.

 本稿では本モジュールの使い方を紹介します.〈ZEPマガジン編集部〉

完成の域に達したワンチップ・トランシーバ“BM62”

①ワイヤレス・オーディオ再生に必要なものはほぼすべて入っている

 BM62は,使い方が非常にシンプルで,電源をつなぐだけですぐに動作します.自作のオーディオ・アンプと組み合わせれば,簡単にワイヤレス・オーディオ環境を構築できます(図1).また,トランジスタを使用した低周波アナログ回路の実験をする場合などに,オーディオ信号源として活用できます.


 16Ωおよび32Ωのヘッドホン負荷を直接駆動できるので,パワー・アンプなどを外付けする必要はありません.16Ω負荷時の最大出力電力は34.5mW,32Ω負荷時の最大出力電力は17.2mWです.

②周波数特性を調整できる音声処理用DSPを内蔵

 BM62には,Bluetooth通信のためのRF(Radio Frequency)回路と音声処理用のDSP(Digital Signal Processor)を一体化した“IS2062”というSoC(System On Chip)が使われています.図2にこのシステムの全体図を示します.

つづきは商品をお買い求めください・・・


●開発者/著者 略歴
2011年 東京工業大学 工学部 電気電子工学科 卒業
2013年 東京工業大学大学院 理工学研究科 電子物理工学専攻 修了
2013年 株式会社アドバンテスト 入社
2016年 株式会社村田製作所 入社
2019年 リニア・テック 開業
▲主な著書
(1)電子回路のキホン 要点マスタ50,トランジスタ技術,2015年5月号,別冊付録,CQ出版社.
(2)情熱のフル・ディスクリートFMラジオ,トランジスタ技術,2016年1月号 特集 第5章,CQ出版社.
(3)本質理解!万能アナログ回路塾,トラジスタ技術,2017年9月号,連載,CQ出版社.
(4)初等関数と微分・積分,2019年,CQ出版社.
(5)月着陸船アポロに学ぶ確率統計コンピュータ,トランジスタ技術,2019年7月号 特集,CQ出版社.
(6)大解剖!CPUはこうやって動いている,トランジスタ技術,2020年5月号 特集,CQ出版社.
