[キット・モジュール]低雑音BluetoothオーディオDIPモジュール(Bluetooth5.0対応)【MZBM62-B01】

[キット・モジュール]低雑音BluetoothオーディオDIPモジュール(Bluetooth5.0対応)【MZBM62-B01】

メーカー名:
型番:
MZBM62-B01
品質ランク:
M1
数量

1個以上
¥3,980.00
(税込¥4,378.00)
自社在庫数
28

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

[キット・モジュール]低雑音BluetoothオーディオDIPモジュール(Bluetooth5.0対応)【MZBM62-B01】の概要


------------------------------------------------------------------------------------------

【製品情報】

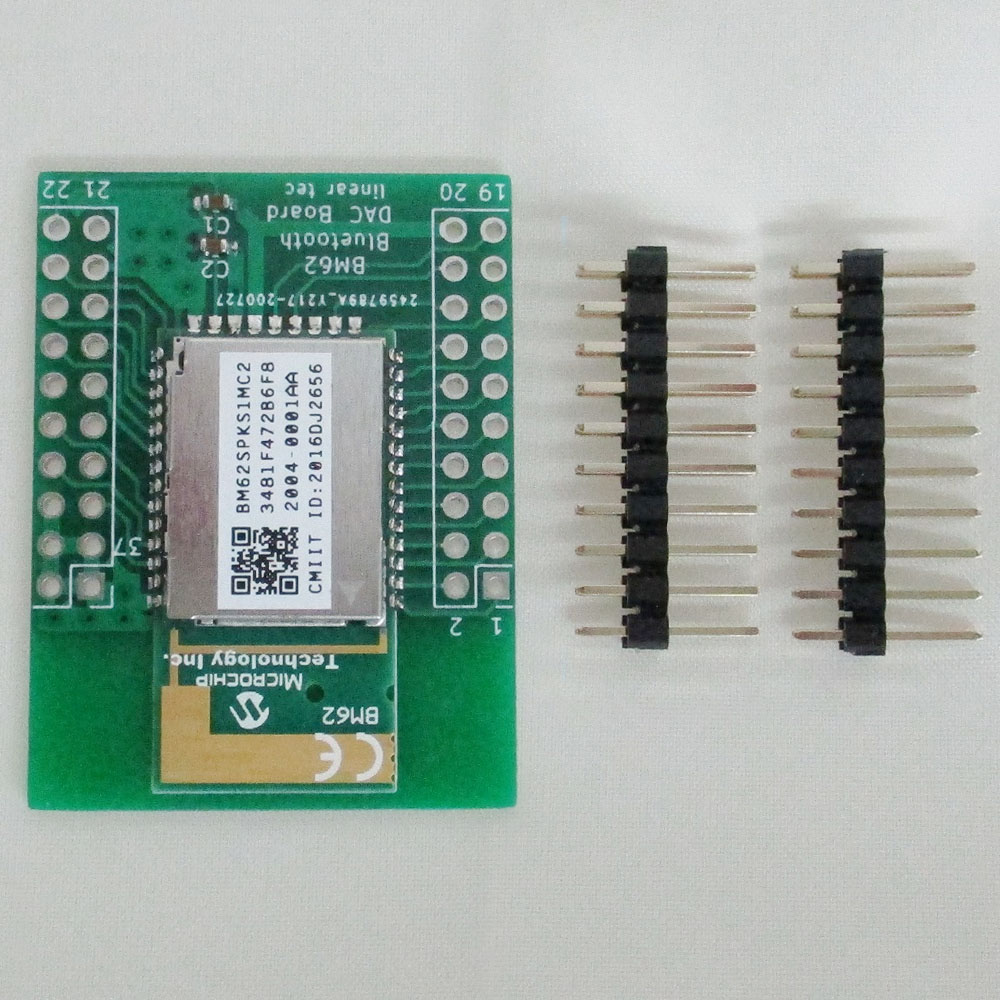

●Microchip社の“BM62SPKS1MC2”を使用したBluetoothオーディオDACボードです.
●Bluetooth接続を利用して,手軽にワイヤレス・オーディオ環境を構築できます.
●スマートフォンやタブレットなどを,簡単に自作のアンプに接続できます.
●内蔵EEPROMを書き換えることで,ボタン設定,操作音,内蔵DSPの挙動などを変更できます.

------------------------------------------------------------------------------------------

【特徴】
※BM62データシートより抜粋
●Bluetooth v4.2認証取得済み
●A2DP 1.3,AVRCP 1.6,HFP1.6,HSP 1.2,SPP 1.2をサポート
●Bluetooth(BR/ED/BLE)仕様をサポート
●PCBアンテナとBluetoothスタックを内蔵したスタンドアロン・モジュール
●高分解能(24ビット/96 kHz)のオーディオ・データ・フォーマットをサポート
●HFP/A2DPプロファイルを使って2つのホストと同時に接続可能
●WindowsベースのGUIツールを使って容易に設定可能
●マイク入力をサポート
●バッテリ・レギュレータ回路を内蔵


【RF/アナログ】
※BM62データシートより抜粋
●周波数帯:2.402 GHz 〜 2.480 GHz
●受信感度:-90 dBm (2Mbps EDR)
●クラス2送信出力(+2 dBm typ.)


【DSPオーディオ信号処理】
※BM62データシートより抜粋
●SCOチャンネル動作向けに64 kbps A-Law,m-Law PCMフォーマット/連続可変スロープ・デルタ(CVSD)変調をサポート
●8/16 kHz 騒音抑制をサポート
●8/16 kHz エコー・キャンセレーションをサポート
●SBCおよびオプションでAACデコードをサポート


【オーディオ・コーデック】
※BM62データシートより抜粋
●SBCとオプションでAACデコードをサポート
●20ビットD/Aコンバータ(SNR = 96 dB)
●16ビットA/Dコンバータ(SNR = 90 dB)


【内蔵周辺機能】
※BM62データシートより抜粋
●リチウムイオンおよびリチウムポリマー型バッテリ向け充電回路(最大350 mA)
●1.8V / 3V 設定可能スイッチング・レギュレータと低ドロップ・アウト(LDO)レギュレータ
●バッテリ監視および電圧検出用ADC
●充電回路保護用ADC
●低電圧保護(UVP)
●AUXポート(外部オーディオ入力用)
●LEDドライバ
●複数I/Oピンによる制御とステータス表示


【動作条件】
※BM62データシートより抜粋
●動作電圧:3.2 V から4.2 V,あるいは5V
●動作温度:-20°Cから+ 70°C


【準拠規格】
※BM62データシートより抜粋
●Bluetooth SIG QDID:83345(Class 2)
●米国(FCC),カナダ(IC),欧州経済地域(CE),韓国(KCC),台湾(NCC),日本(JRF),中国(SRRC)の認証を取得済み


【デバイス概要】
※BM62データシートより抜粋
BM62ステレオ・オーディオ・モジュールは,Microchip社のIS2062 SoCを中心に構成されています.IS2062 SoCはBluetooth 4.2デュアル・モード・トランシーバ,電源管理ユニット(PMU),水晶振動子,DSPを内蔵しています.
BM62モジュールは,Windowsベースのユーザ・インターフェース(UI)ツールとDSPツールを使って設定できます.

設計:リニア・テック(別府伸耕)
企画:ZEPエンジニアリング株式会社
製造:マルツエレック株式会社


●開発者/著者 略歴
2011年 東京工業大学 工学部 電気電子工学科 卒業
2013年 東京工業大学大学院 理工学研究科 電子物理工学専攻 修了
2013年 株式会社アドバンテスト 入社
2016年 株式会社村田製作所 入社
2019年 リニア・テック 開業
▲主な著書
(1)電子回路のキホン 要点マスタ50,トランジスタ技術,2015年5月号,別冊付録,CQ出版社.
(2)情熱のフル・ディスクリートFMラジオ,トランジスタ技術,2016年1月号 特集 第5章,CQ出版社.
(3)本質理解!万能アナログ回路塾,トラジスタ技術,2017年9月号,連載,CQ出版社.
(4)初等関数と微分・積分,2019年,CQ出版社.
(5)月着陸船アポロに学ぶ確率統計コンピュータ,トランジスタ技術,2019年7月号 特集,CQ出版社.
(6)大解剖!CPUはこうやって動いている,トランジスタ技術,2020年5月号 特集,CQ出版社.
