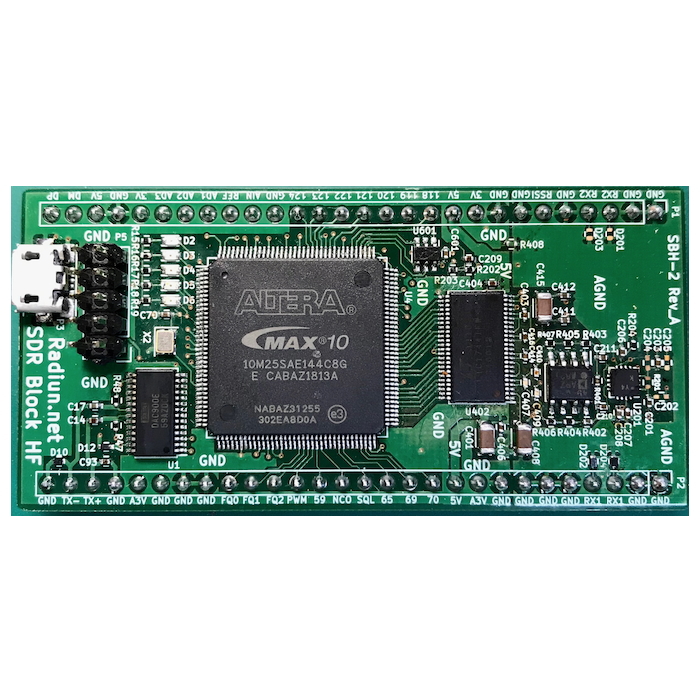

[キット・モジュール]32MSPS FPGA SDRトランシーバ〜電子ブロック風の回路プログラミング!14ビットA-Dコンバータ&80dB可変ゲイン・アンプ搭載〜【MZ-SDRBlockHF2】

[キット・モジュール]32MSPS FPGA SDRトランシーバ〜電子ブロック風の回路プログラミング!14ビットA-Dコンバータ&80dB可変ゲイン・アンプ搭載〜【MZ-SDRBlockHF2】

メーカー名:
型番:
MZ-SDR_Block_HF2
数量

1個以上
¥59,800.00(税抜)
納期:
ただいま入荷待ちです

申し訳ございません

[キット・モジュール]32MSPS FPGA SDRトランシーバ〜電子ブロック風の回路プログラミング!14ビットA-Dコンバータ&80dB可変ゲイン・アンプ搭載〜【MZ-SDRBlockHF2】の概要


設計・開発:株式会社ラジアン

---------------------------------------------------------------------------------------


●電子ブロック風のビジュアル・ツールで信号処理プログラミング
 SDRは,通信や計測の可能性を広げましたが,HDL言語など,新たに覚えなければプログラミング言語をマスタしたり,信号処理のアルゴリズムを勉強したり,ハードルは低くありません.長年SDR機器を設計していると,実はほぼ同じような回路を使いまわしていて,それらの組み合わせを変えているだけであることに気付きます.極論すると,SDRは次の5つの信号処理回路の組み合わせだけでできています.

 (1)フィルタ
 (2)ミキサ(乗算器)
 (3)メモリ
 (4)各種演算
 (5)信号発生回路

 そこで,これらの信号処理ブロックをあらかじめFPGA内に用意しておいて,USB経由でパソコンからその組み合わせだけを瞬時に組み替えられるシステム”SDR Block”を開発しました(ラジアン社).回路の再定義の際にHDL言語による再設計やFPGAの再コンフィグレーションを不要にしたわけです.各回路ブロックは,かつてはアナログ回路で構成されていました.このしくみを“SDR Block”と命名しました.

 FPGA内の各信号処理ブロックの入出力間にあるバスとバスとの間にスイッチ・マトリクスが配置されていて,パソコンのソフトウェアで,回路どうしの接続関係を設定して切り替えます.このようにすることで,FPGAの高速性,並列処理の恩恵を受けつつ再定義の容易さを同時に得られます.尖った性能を出そうとすると,部分最適化が必要になり汎用的なブロックは使い難いのですが,それはどの分野でも同じです.思い切って尖った部分を切り捨てれば汎用的に使えるツールができると考えました.

 図に示すのは,フルディジタルAMラジオの構成例です.次のサイトからサンプル回路をダウンロードして,ぜひ音を聞いてみてください.受信する音声を聞くと,AM放送とは思えない周波数特性のフラットな音質に驚くと思います.

★ランディング・ページへ
さらなる詳細情報はこちらからどうぞ


●開発者/著者 略歴
1990年 無線通信機器メーカで研究開発.その後,計測器メーカでRF測定機器,半導体試験装置の研究開発
2017年 フリーランスエンジニアとして独立,無線通信機器やSDR機器の受託開発
2019年 株式会社ラジアンとして法人化,現在に至る
▲主な著作
フルディジタルRFプロセッサSDRで作る私の計測器,トランジスタ技術,連載,CQ出版社.
夢のRFコンピュータ・トランシーバの製作,トランジスタ技術,連載,CQ出版社.
信号処理プログラミングで操るソフトウェア無線機&計測機,トランジスタ技術SPECIAL,CQ出版社.
ほか
