M5STACK-K043
ATOMIC GPS開発キット(M8030-KT)
マルツコード：
M2177-907
品質ランク：
M1
在庫のある営業所( 5営業所 )
自社在庫数： ※在庫限り品
1個
（ 2025/05/11 10:17 現在）

出荷予定日：
2025/5/12
数量
1個以上
￥8,660.00
(税込￥9,526.00)

ATOMIC GPS開発キット(M8030-KT)【M5STACK-K043】

の概要

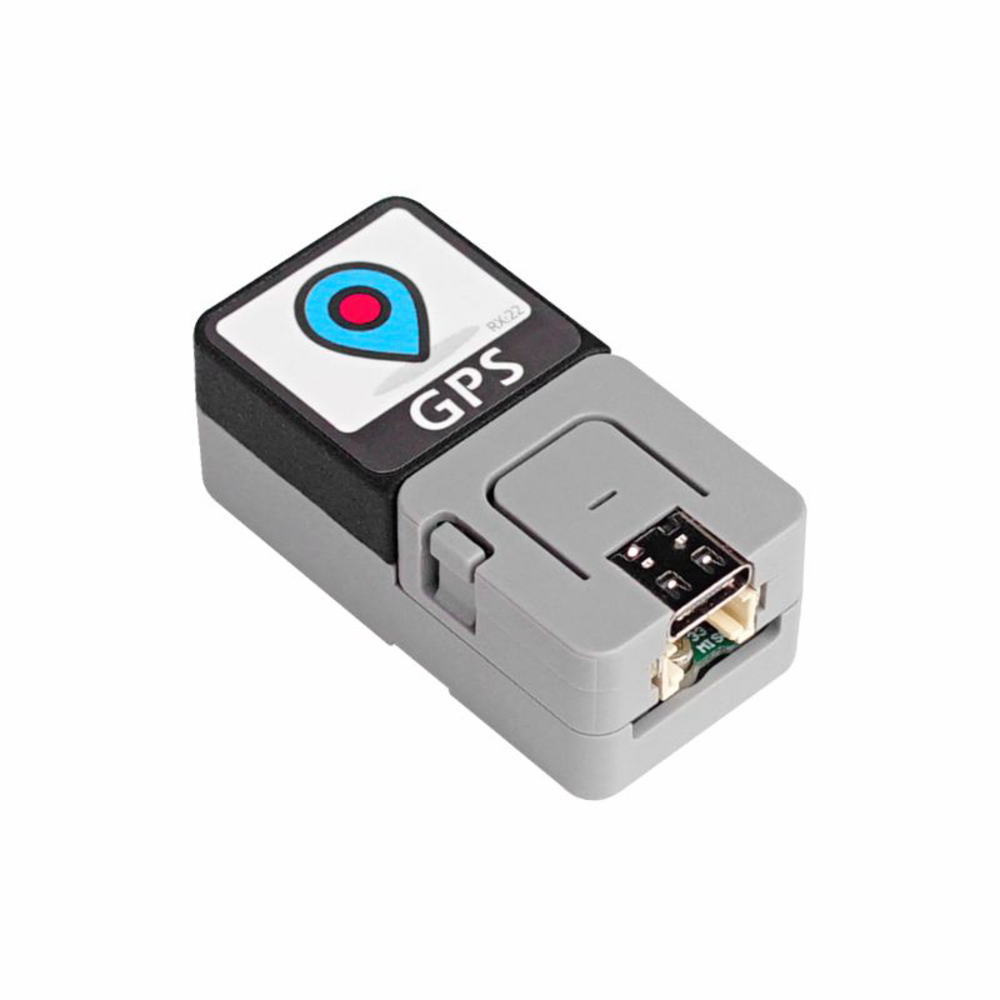

ATOMICシリーズのGPS測位モジュール


ナビゲーションチップにM8030-KTを使用したGPSによる測位モジュールで、フラッシュメモリとコイン電池を内蔵しています。NMEA-0183プロトコル出力を採用し、GPS、GLONASS、Galileo、BDS、SBAS、QZSS衛星システムをサポートしています。72の検索チャネル、調整可能なリフレッシュレートを備え、バス停レポート、車両ナビゲーションなどの車両監視で広く使用できます。また、TF(microSD)カードスロットを内蔵しており、ユーザーの設定を保存することができます。
GPSやその他のファイルデータの読み取りと書き込みが可能です。たとえば、GPSデータを特定の形式でエクスポートして、マップソフトウェアでモーショントラッキングを表示したり、一般的なカードリーダーとしてファイルを読み書きしたりができます。

●特長

・ATOM Matrix/ATOM Liteに対応
・高感度で信号を捕捉
・BDS/GPS/GLONASS/Galileo/SBAS/QZSSの複数の衛星航行システムのうち、1つのシステム測位に対応
・バネタイプのTF(microSD)カードスロットを内蔵
・低消費電力

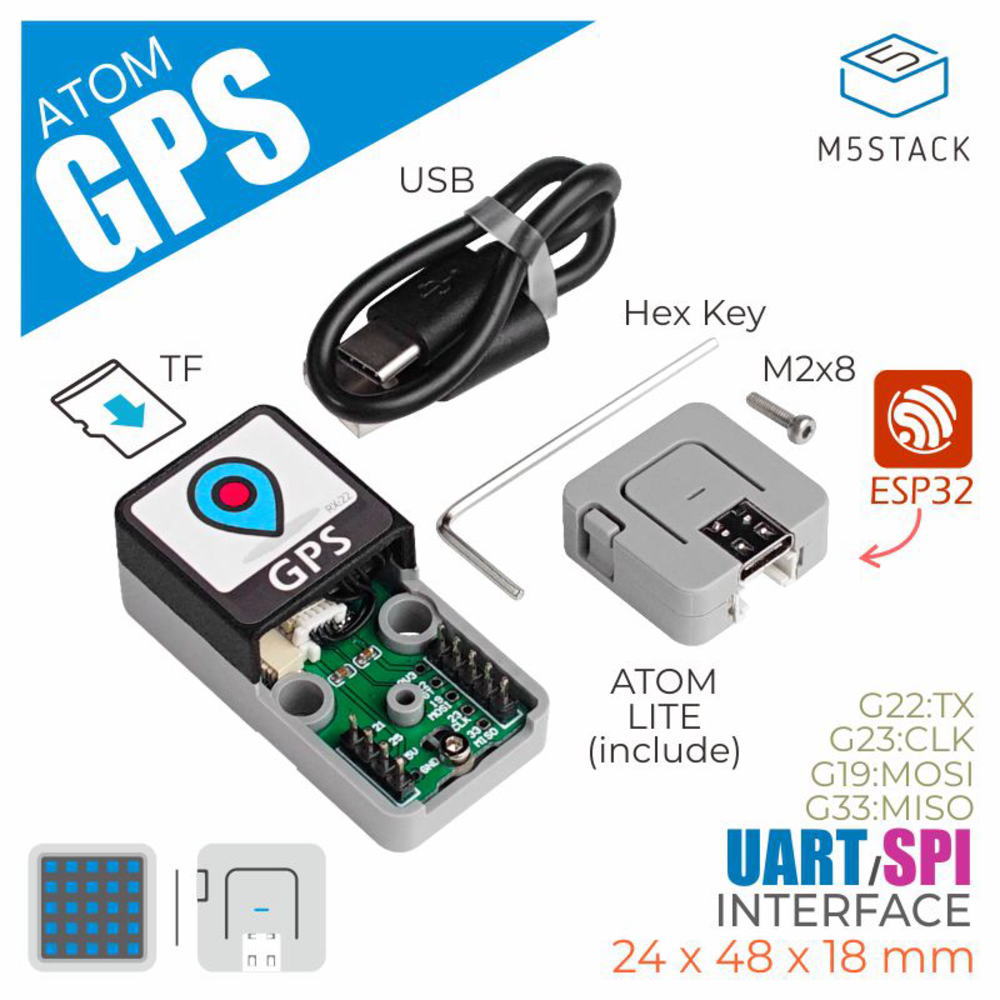

【内容物】
・AtomicGPS ×1
・ATOM Lite ×1
・六角スパナ ×1
・M2×3mm六角セルフタッピングネジ ×1
・M2×8mm六角穴付き小ネジ ×1
・18cm Type-Cケーブル ×1

●仕様

周波数精度GPS L1、GLONASS L1、BDS B1、GALILEO E1、SBAS L1、QZSS L1
精度水平：2m、速度：0.1m/s、時間：1us
チャネル72サーチチャネル
更新頻度1〜10Hz
最大高度50000m
最大速度515m/s
最大加速度4g
感度追跡：−167dBm、キャプチャ：−160dBm、コールドスタート：−148dBm、ホットスタート：−156dBm
起動時間コールドスタート：26秒、ウォームスタート：25 秒、ホットスタート：1 秒
ボーレート4800bps〜921600bps
出力プロトコルNMEA-0193
NMEAセンテンスRMC、VTG、GGA、GSA、GSV、GLL
フラッシュメモリ4Mフラッシュ
インジケータライトTX：パワーオンの青ランプが点滅し、データ出力を示す。PPS：測位後3D点滅、測位されていない場合は点灯しない。
動作温度−40℃〜＋85℃
本体重量28g
総重量38g
製品寸法24×48×18mm
包装寸法54×54×20mm


【資料】
・製造元ドキュメント
・CASICマルチモード航行レシーバプロトコル仕様書（中国語）
・Arduinoサンプルコード
・回路図
