RA6E1 Fast Prototyping Board(RA6E1マイコン評価ボード)【RTK7FPA6E1S00001BE】

RA6E1 Fast Prototyping Board(RA6E1マイコン評価ボード)【RTK7FPA6E1S00001BE】

メーカー名:
型番:
RTK7FPA6E1S00001BE
環境区分:
RoHS3対応
品質ランク:
M1
数量

納期:
ただいま入荷待ちです

申し訳ございません

1個以上
¥2,800.00
(税込¥3,080.00)
20個以上
¥2,660.00
(税込¥2,926.00)
50個以上
¥2,520.00
(税込¥2,772.00)
100個以上
¥2,380.00
(税込¥2,618.00)

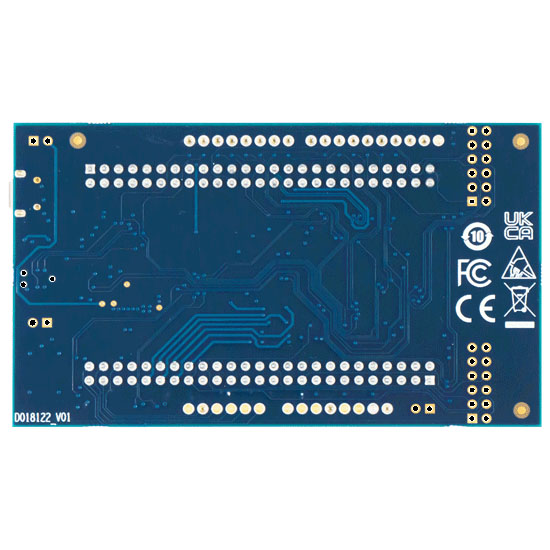

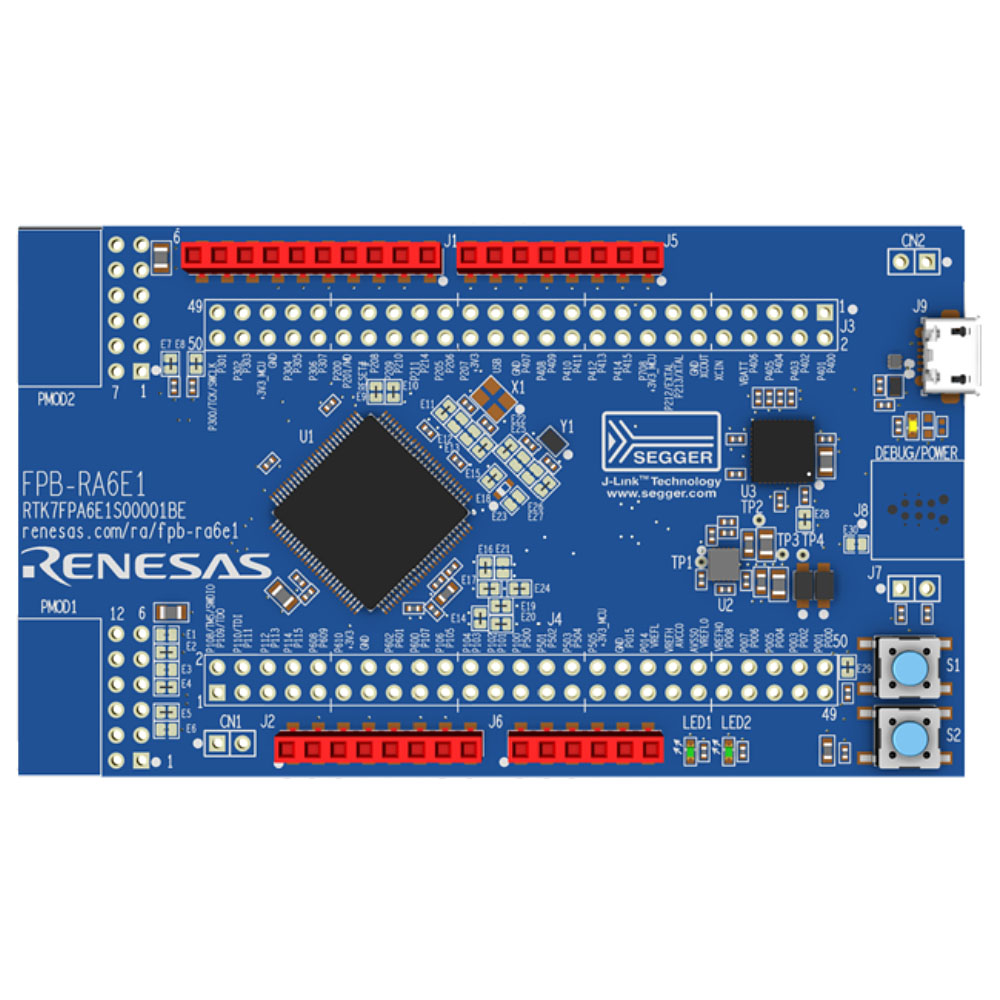

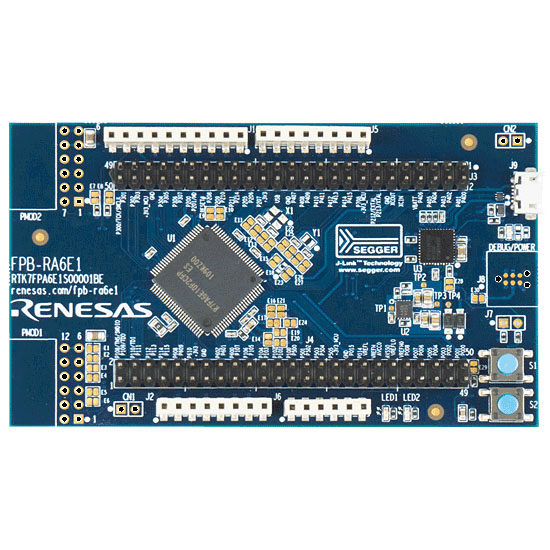

RA6E1 Fast Prototyping Board(RA6E1マイコン評価ボード)【RTK7FPA6E1S00001BE】の概要

RAファミリRA6E1グループMCUの評価キット


RAファミリRA6E1マイコンの評価ボードです。RA6E1グループマイコンの評価や、フレキシブルソフトウェアパッケージ(FSP)とe2 studio IDE を使用して組み込みシステムの開発ができます。RA6E1グループマイコンは、最大200MHzで動作するArm Cortex-M33コアを搭載したRAファミリの32ビットマイコンで、低コスト化が図られたRA6シリーズのエントリーモデルです。本評価ボードにより、すべてのMCUピンに直接アクセスできます。
本評価ボードと各種無線ボードや各種センサを接続するためおよびRA6E1マイコンの性能を発揮するためのサンプルソフトウェアが用意されています。

●特長

・32ビットマイコンRA6E1(100ピン、ROM 256KB、RAM 1MB)を搭載
・SEGGER J-Linkエミュレータを内蔵し、追加ツールなしでプログラムのデバッグや書き込みが可能
・マイコンの全ピンにアクセス可能なスルーホール
・Arduino UnoおよびPmodインタフェースを標準搭載
・各種RA6E1開発環境に対応

【資料】
ユーザーズマニュアル
クイックスタートガイド


●仕様

評価用MCU型番:R7FA6E10F2CFP
パッケージ:100ピン LFQFP
オンチップメモリ:256KB ROM、1MB RAM、8KB  データフラッシュ
基板サイズ55×95×1.6mm
電源電圧Vcc:3.3V~5.5V、MCU動作電源範囲:1.6V~5.5V
電源回路USB コネクタ:VBUS(5V入力)、VBUSはLDOにより3.3Vに変換
2ピン外部電源用ヘッダ※1
電流測定ヘッダ※12ピンヘッダ ×1
プッシュスイッチリセットスイッチ ×1、ユーザースイッチ ×1
LED電源用(緑) ×1、ユーザー用(緑) ×2、Debug/Power(橙) ×1
USBコネクタMicro USB Type-B
Pmodコネクタ※1アングルタイプ、12ピン
Arduinoコネクタ6ピン ×1、8ピン ×2、10ピン ×1、Arduino UNO R3互換
MCUヘッダー※1 50ピンヘッダ ×2

※1:未実装
