COM-13910
ワイヤレストランシーバRFM69ブレークアウトボード(434MHz)
マルツコード：
M2237-506
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/05 05:34 現在）

納期：
30営業日程度
数量
1個以上
￥1,746.00
(税込￥1,920.00)
20個以上
￥1,659.00
(税込￥1,824.00)
50個以上
￥1,572.00
(税込￥1,729.00)
100個以上
￥1,485.00
(税込￥1,633.00)

こちらからもご購入いただけます

バルク
1 個以上
¥1,657.84
(税込 ¥1,823.62)
確認する

ワイヤレストランシーバRFM69ブレークアウトボード(434MHz)【COM-13910】

の概要

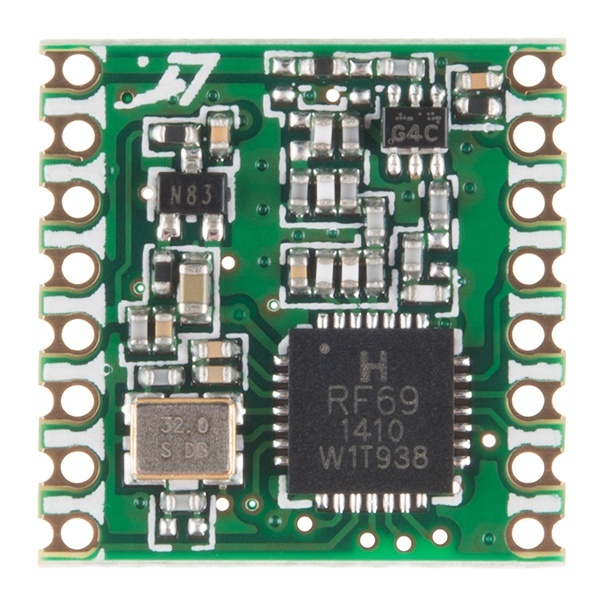

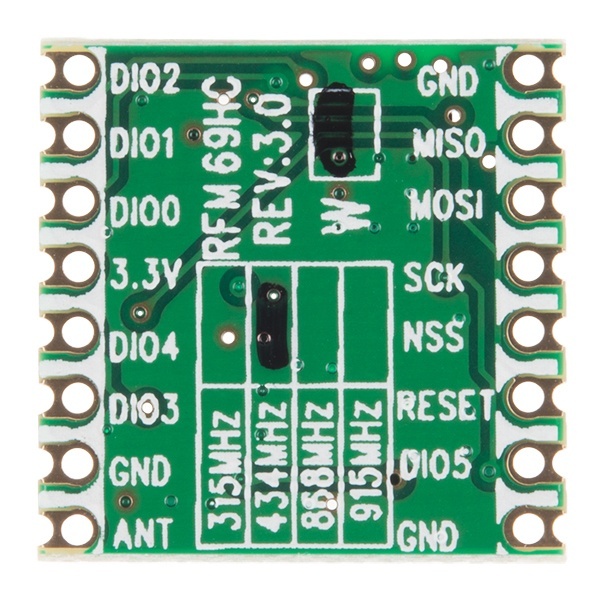

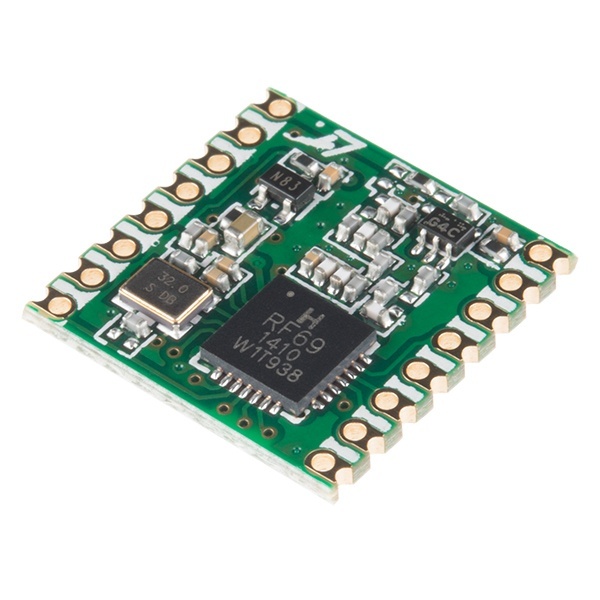

RFM69 ブレイクアウトに搭載されている 434MHz ベースの RFM69HCW ワイヤレス トランシーバーです。RFM69HCW は、ライセンス不要の ISM (産業、科学、医療) バンドで動作する安価で多用途の無線モジュールです。このバンドは、低電力、短距離、ライセンス不要の無線用に確保されている周波数セットです。ホーム オートメーション、市民科学などのためのセンサーとアクチュエータの安価な短距離無線ネットワークを構築するのに最適です。

この RFM69HCW モジュールは 434MHz 周波数で動作し、最大 100mW、最大 300kbps で送信できますが、アプリケーションに合わせて両方の値を変更できます。たとえば、送信電力を上げてデータ レートを下げることで範囲を最大化したり、バッテリー電力を消費する短距離センサー ネットワーク用に両方を下げたりできます。フルパワーでシンプルなワイヤーアンテナを使用すると、多数の内壁を通り抜けて、大きなオフィスビルの片側から反対側にメッセージを送ることができます。屋外では 500 メートル以上届くこともあります。より複雑なアンテナと変調方式を使用すると、同様の部品が宇宙から地上への送信に成功しています (非常に賢いアマチュア無線愛好家によるものですが、結果は異なる可能性があります)。

RFM69HCW は、SPI (シリアル ペリフェラル インターフェイス) を使用してホスト マイクロコントローラーと通信し、優れた Arduino ライブラリがいくつか用意されています。ネットワークあたり 255 ノードの最大 256 ネットワークをサポートし、データのプライバシーを保護する AES 暗号化を備え、最大 66 バイト長のデータ パケットを送信します。

SparkFun は、915 MHz バージョンとこの 434 MHz バージョンの 2 つのバージョンの RFM69HCW を販売しています。ISM バンドはライセンスフリーですが、バンド自体は地域によって異なります。大まかに言うと、915MHz はアメリカ大陸で使用され、434MHz バージョンはヨーロッパ、アジア、アフリカで使用されます。その他の地域については、お住まいの地域の規制を確認してください。

●特長

・+20 dBm - 100 mW 出力機能
・高感度: 1.2 kbps で -120 dBm まで
・高選択性: 16 タップ FIR チャネル フィルター
・堅牢なフロント エンド: IIP3 = -18 dBm、IIP2 = +35 dBm、80 dB ブロッキング耐性、イメージなし周波数応答
・低電流: Rx = 16 mA、100nA レジスタ保持
・プログラム可能な出力: 1dB ステップで -18 ～ +20 dBm
・モジュールの電圧範囲にわたって一定の RF パフォーマンス
・最大 300 kb/s の FSK ビット レート
・61 Hz の解像度を備えた完全に統合されたシンセサイザー
・FSK、 GFSK、MSK、GMSK、OOK 変調
・クロック回復を実行する内蔵ビット同期装置
・受信同期ワード認識
・115 dB+ ダイナミック レンジ RSSI
・超高速 AFC による自動 RF 検知
・CRC-16、AES-128、66 バイト FIFO を備えたパケット エンジン
・内蔵温度センサー
