SEN-14349
SparkFun 人感センサーブレークアウトボード(AK9753、Qwiic)
マルツコード：
M2238-994
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/01 15:33 現在）

納期：
30営業日程度
数量
1個以上
￥4,461.00
(税込￥4,907.00)
20個以上
￥4,238.00
(税込￥4,661.00)
50個以上
￥4,015.00
(税込￥4,416.00)
100個以上
￥3,792.00
(税込￥4,171.00)

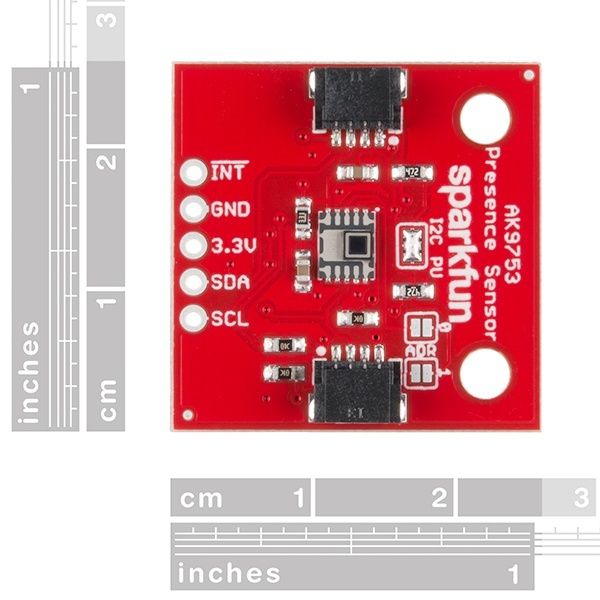

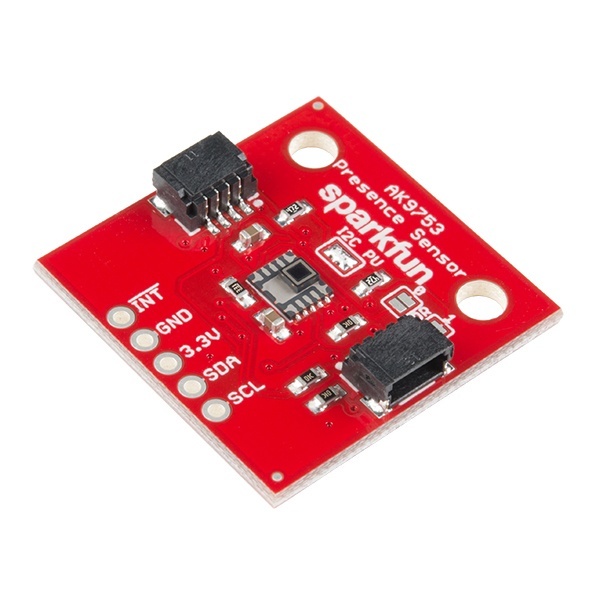

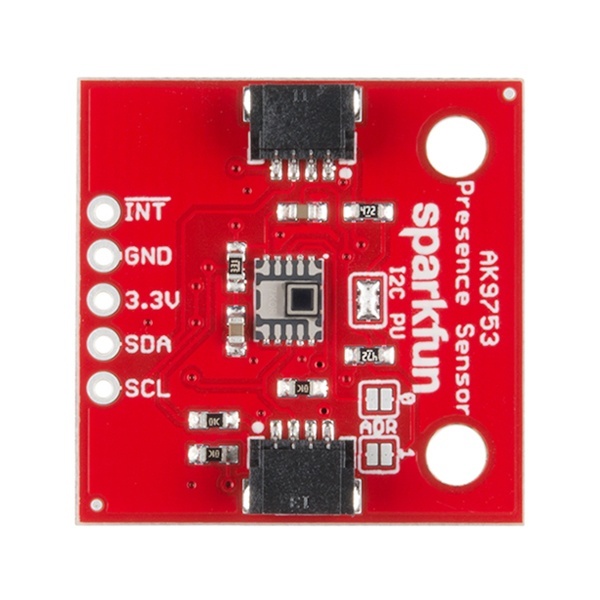

SparkFun 人感センサーブレークアウトボード(AK9753、Qwiic)【SEN-14349】

の概要

通常のパッシブ赤外線 (PIR) センサーではありません。SparkFun AK9753 ヒューマンプレゼンスセンサーブレイクアウトは、Qwiic 対応の 4 チャンネル非分散赤外線 (NDIR) センサーです。各チャンネルには異なる視野があるため、AK9753 は人間を検出できるだけでなく、その人がどの方向に動いているかも判断できます。このブレイクアウトをさらに使いやすくするために、すべての通信は便利な Qwiic システムを利用して I2C 経由でのみ実行されます。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。

オンボードの AK9753 は、I2C で 16 ビットのデジタル値を提供するデジタル センサーです。4 つのセンサーはそれぞれ、IR 電流をピコアンペアで出力します。PIR の読み取り値は、およそ -200 (人がいない) から、特定のチャネルの前に立っている人が検出された場合の 1500 まで変化しますが、環境要因やその他の熱源によって変化します。センサーを制御するための完全なライブラリを作成し、必要なセンサー読み取り値を出力する方法を示す例を含めたので、このブレークアウトはさらに簡単に処理できます。

注: AK9753 の I2C アドレスは 0x64 で、ジャンパーで 0x65 または 0x67 に選択できます。複数の AK9753 センサーと通信するには、マルチプレクサ/Mux が必要です。単一のバス。複数の AK9753 センサーを使用する必要がある場合は、Qwiic Mux Breakout の使用を検討してください。

SparkFun Qwiic 接続システムは、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

人感センサー ブレイクアウト ガイドの使用を開始する

●機能

・Qwiic コネクタ対応
・クアッド赤外線センサー モジュール
・4 つのチャネルすべてで 16 ビットの読み取り
・デジタル I2C インターフェイス
・電圧: 1.7V ～ 3.3V
・非常に低い電流: 100μA
