SEN-14722
SparkFun 距離センサーブレークアウトボード(4m、VL53L1X、Qwiic)
マルツコード：
M2239-007
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/03 21:30 現在）

納期：
30営業日程度
数量
1個以上
￥4,456.00
(税込￥4,901.00)
20個以上
￥4,234.00
(税込￥4,657.00)
50個以上
￥4,011.00
(税込￥4,412.00)
100個以上
￥3,788.00
(税込￥4,166.00)

こちらからもご購入いただけます

バルク
1 個以上
¥5,404.60
(税込 ¥5,945.06)
確認する

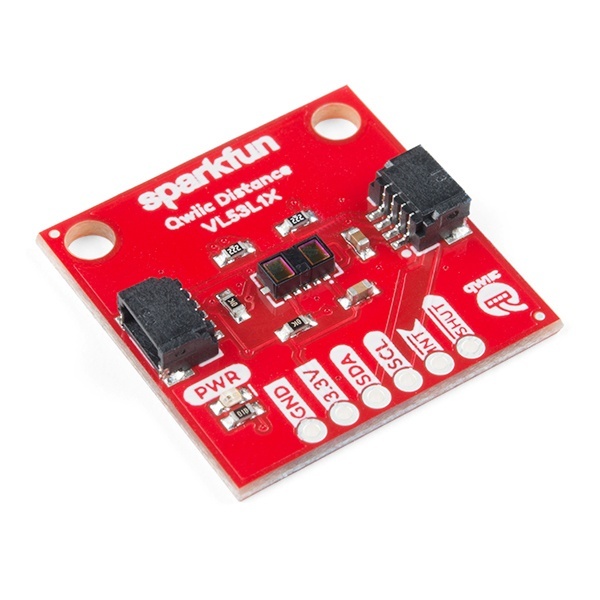

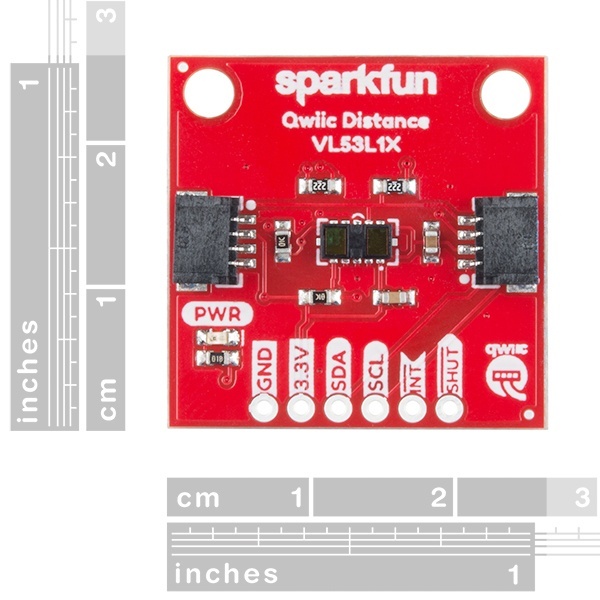

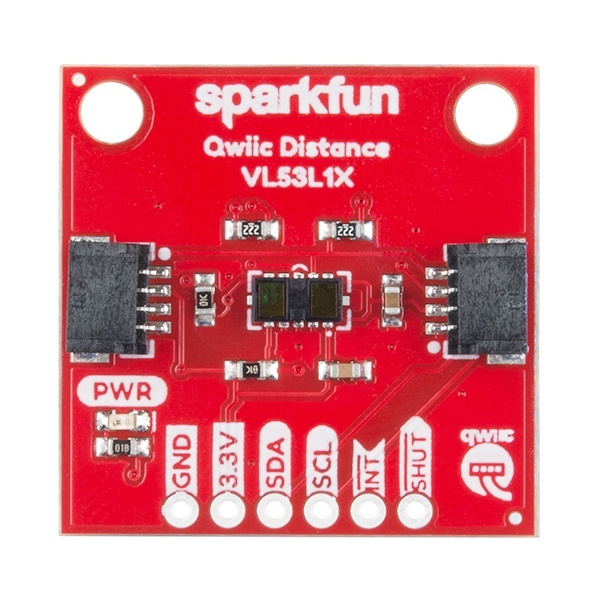

SparkFun 距離センサーブレークアウトボード(4m、VL53L1X、Qwiic)【SEN-14722】

の概要

この SparkFun 距離センサー ブレイクアウトは、次世代 ToF (Time of Flight) センサー モジュール VL53L1X を使用し、そのサイズでは長距離で高精度の測定を実現します。STMicroelectronics の VL53L1X は、VCSEL (垂直共振器面発光レーザー) を使用して赤外線レーザーを放射し、ターゲットへの反射のタイミングを計ります。つまり、40 mm から 4 m 離れた物体までの距離をミリメートル単位の解像度で測定できるということです。さらに簡単に測定できるように、すべての通信は I2C 経由でのみ実行され、便利な Qwiic システムを使用しているため、システムの他の部分に接続するためのはんだ付けは必要ありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。

各 VL53L1X センサーの精度は 1 mm、精度は約 +/-5 mm で、このセンサーの最小読み取り距離は 4 cm です。この小さなブレークアウトの視野は 15°～27° とかなり狭く、読み取り速度は最大 50 Hz です。このボードは 2.6 V～3.5 V で動作する必要があるため、適切な電源を供給してください。最後に、使用前に VL53L1X の保護ステッカーを剥がしてください。剥がさない場合、読み取り値が確実に狂います。

注: VL53L1X の I2C アドレスは 0x29 で、ハードウェア定義です。単一バスで複数の VL53L1X センサーと通信するには、マルチプレクサ/Mux が必要です。複数の VL53L1X センサーを使用する必要がある場合は、Qwiic Mux Breakout の使用を検討してください。

注:クラス 1 レーザー製品は IEC 60825-1 2014 に分類されています。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイプ作成を高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、間違って接続することがなくなります。

VL53L1X 距離センサー ブレイクアウトは、OpenLog Artemis データロガー システムを使用して自動的に検出、スキャン、構成、およびログに記録することもできます。プログラミング、はんだ付け、またはセットアップは必要ありません!

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーにあります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレスデバイスを組み合わせてカスタム設計を製作し、わずか数週間で納品できます。

SparkFun VL53L1X 距離センサー ブレイクアウト ガイドを使い始めましょう

●機能

  • 動作電圧: 2.6V-3.5V
  • 消費電力: 20 mW @10Hz
  • 測定範囲: ~40mm 4,000mmまで
  • 解像度: +/-1mm
  • 光源: クラス1 940nm VCSEL
  • 7ビット非シフトI2Cアドレス: 0x29
  • 視野: 15° - 27°
  • 最大読み取り速度: 50Hz

●ドキュメント
