M5Stack用LANモジュール(W5500搭載、PoE対応)【M5STACK-K012-C-V12】

M5Stack用LANモジュール(W5500搭載、PoE対応)【M5STACK-K012-C-V12】

メーカー名:
型番:
M5STACK-K012-C-V12
品質ランク:
M1
数量

納期:
お問合せ下さい

場合によって上記の通り出荷できない場合がございます。

1個以上
¥7,916.00
(税込¥8,707.00)

M5Stack用LANモジュール(W5500搭載、PoE対応)【M5STACK-K012-C-V12】の概要

W5500イーサネットコントローラを搭載したPoEモジュール


インターネット接続機能を簡単に追加できるM5Stack用のLANモジュールです。TCP/IPプロトコルスタック、10/100Mbpsイーサネットデータリンクレイヤ(MAC)、物理レイヤ(PTH)を備えたW5500チップを搭載しています。PoEモジュールを内蔵しているので、PoEハブやPoEスイッチから直接電源を供給することができます。また、RS485/RS232通信に対応しているため、イーサネット-シリアルポートサーバーとしても使用できます。
複数のHT3.96コネクタや金属レール、取り付け用のマグネットを備えており、産業用途でも使用できます。スペアのHT3.96コネクタの6ピン端子は、RS485またはRS232アダプタに接続して使用できます。

【ご注意】
※RS485やRS232を追加する場合は、メインボードのピンに直接はんだ付けしてください。
※CORE2やCORE2-for-AWSを接続して使用する場合は、ベースボードのDC電源入力を使用し、電源モードを入力モードにセットしてください(以下のコードを参考)。入力設定が正しく行われていないと正常に動作しません。

//mbusmodet:
//kMBusModeOutput: Use USB or battery power
//kMBusModeInput: Use external power supply 5V, or DC interface
M5.begin(true, true, true, false, kMBusModeInput);

//Initialize Serial according to the actual connected pins
Serial2.begin(115200, SERIAL_8N1, 13, 14);

●仕様

イーサネットチップW5500
対応プロトコルTCP、UDP、ICMP、IPv4、ARP、IGMP、PPPoE
RS485チップSP3485EE
RS232チップ MAX232
PoE電源供給モードアイドリング通信ケーブルピン(10M/100Mbpsイーサネット)、J4&J5(VC-)、J7&J8(VC+)
PoE規格IEEE802.3af
DC入力電圧9V~24V
重量 32g
サイズ54×54×28 mm

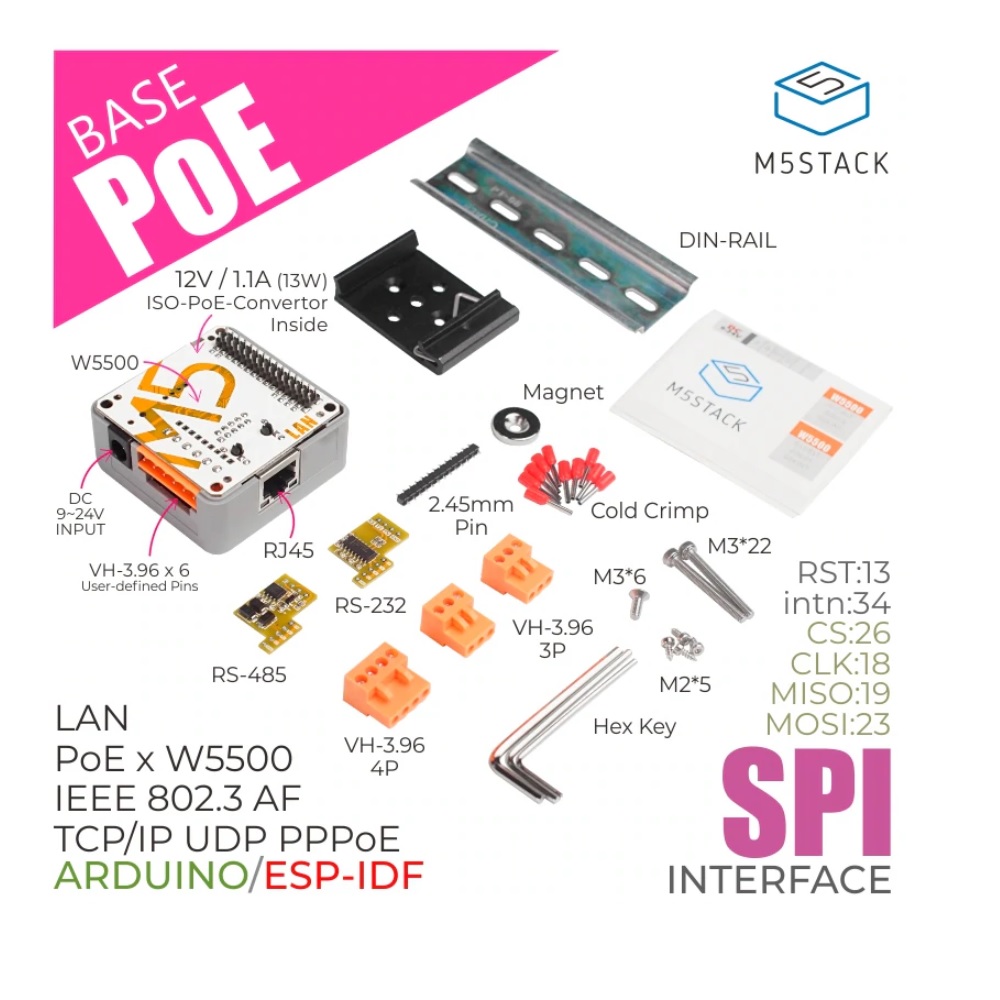

【セット内容】

・PoE Base ×1
・TTL-to-RS485アダプタボード ×1
・TTL-to-RS232アダプタボード ×1
・20ピンヘッダ ×1
・取り付け用金属レール(マグネット付き) ×1
・HT3.96ターミナル ×3
・3ピン ×2
・4ピン ×1
・圧着端子 ×10
・6角レンチ ×3
・6角ソケットなべネジ (M3 x 28) ×2
・6角ソケットタッピングネジ (KA2 x 4) ×4
・皿ネジ (M3 x 8) ×1

【資料】
ドキュメント
