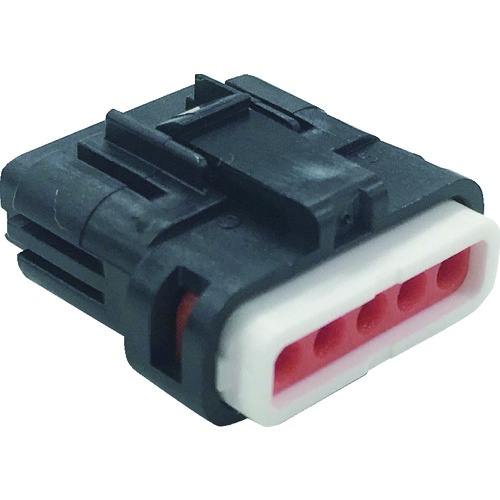

防水コネクタ ソケットハウジング (10個入)芯数5 被覆外径φ1.3~1.7 黒【P-CB01A6-05B0-02】

防水コネクタ ソケットハウジング (10個入)芯数5 被覆外径φ1.3~1.7 黒【P-CB01A6-05B0-02】

メーカー名:
型番:
P-CB01A6-05B0-02
環境区分:
RoHS2対応
品質ランク:
M1
数量

納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1パック以上
¥1,497.00
(税込¥1,646.00)

防水コネクタ ソケットハウジング (10個入)芯数5 被覆外径φ1.3~1.7 黒【P-CB01A6-05B0-02】の概要

●特長

・パッキン内蔵で高い防水性を発揮します。
・メス(ソケット)コンタクト専用のハウジングです。
・プラグハウジングとの結合に使用します。
・コネクタに内蔵したワイヤーシールに端子を押し込みリテーナで保持して防水性を確保しています。
・小分けパックで少量購入が可能です。
・2.5mmピッチの防水コネクタです。

【用途】
・風呂の電化製品、トイレ洗浄器、給湯機器、屋外モーターに。

●仕様

・極数:5
・色:黒
・適用電線(AWG):AWG20~28
・使用温度範囲(℃):-40~+105℃
・定格電流(A):3
・長さ(mm):15
・幅(mm):16.6
・高さ(mm):8.75
・絶縁被覆外径(mm):φ1.30~1.70
・適用コネクタ:メス(ソケット)
・適用電線(銅線)単線(mm):0.08~0.52mm2
・ボディ色:黒
・ゴム色:橙
・適用コネクタ:メス(ソケット)
・適用電線(銅線)単線(mm):0.08~0.52mm2

●仕様2

・保護等級:IP67
・適用ピン・コンタクト:メス(ソケット)
・許容電圧:250V
・許容電流:3A
・接続方向:ストレート
