VT1005
AC/DCハイボルテージディバイダ
マルツコード：
M2560-860
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/10 23:51 現在）

納期：
5営業日程度
数量
1個以上
￥495,000.00
(税込￥544,500.00)

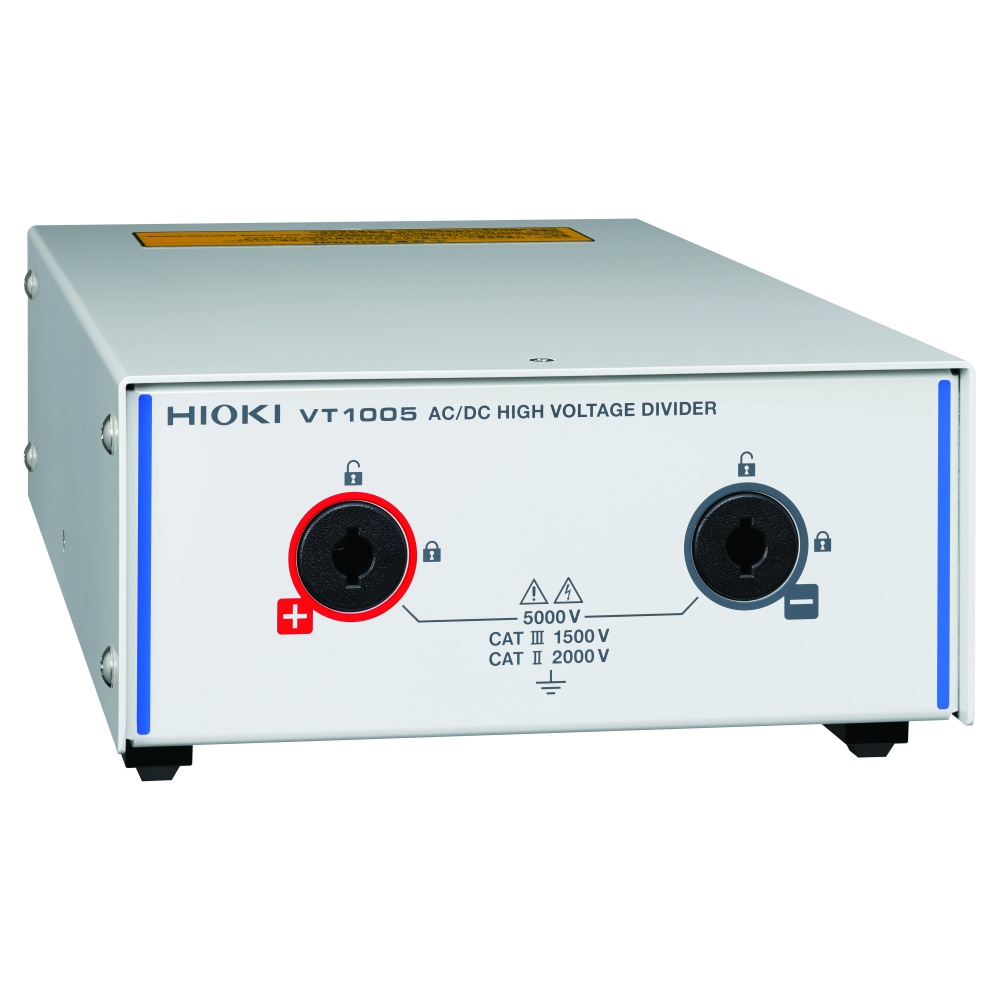

AC/DCハイボルテージディバイダ【VT1005】

の概要

1000 V 以上の電力効率測定

●特長

・ 最大5000 V の高電圧を安全に測定
- 最大入力 5000 V (*1)、 2000 V CAT II 、 1500 V CAT III
・ 0.1%オーダーの効率改善効果を把握
- 測定確度± 0.08% (DC)、 ± 0.04% (50/60 Hz)、 ± 0.17% (50 kHz)
- 周波数平坦性 ± 0.1% 振幅帯域 200 kHz Typical、
- 周波数平坦性 ± 0.1° 位相帯域 500 kHz Typical (*2)
- 測定帯域 DC ～ 4 MHz (-3 dB)
- 耐ノイズ性能 CMRR 80dB Typical (100 kHz)、 差動入力方式



*1: ±7100 Vpeak 、測定カテゴリなし、予想される過渡過電圧0 V
*2: パワーアナライザによる位相補正実施後

●仕様

基本仕様 (確度保証期間 1年)

最大定格電圧5000 Vrms、 ±7100 Vpeak (周波数ディレーティング範囲内)
最大定格電圧(対地間)測定カテゴリなし※: AC/DC 5000 V、 ±7100 V peak、予想される過渡過電圧 0 V
測定カテゴリII: AC/DC 2000 V、 予想される過渡過電圧 12000 V
測定カテゴリIII: AC/DC 1500 V、 予想される過渡過電圧 10000 V

※測定カテゴリなし
主電源に直接接続していない回路の測定に適用する。
例: 固定設備のコンセントからトランスなどを経由した二次側の機器での測定
分圧比1000:1
最大出力電圧約±12 V
測定確度±0.08%(DC)、 ±0.04%(50/60 Hz)、 ±0.17% (50 kHz)
周波数平坦性±0.1% 振幅帯域 200 kHz (Typical)
±0.1° 位相帯域 500 kHz (Typical、 位相補正後)
測定帯域DC ～4 MHz (～1 MHzまで振幅確度、 位相確度を規定)
同相電圧除去比(CMRR)50 Hz/60 Hz: 90 dB(Typical)
100 kHz: 80 dB (Typical)
測定方式差動入力
使用温湿度範囲-10℃～50℃、 80% RH以下(結露しないこと)
保存温湿度範囲-20℃ ～ 60℃、 80% RH以下(結露しないこと)
適合規格安全性: EN 61010、 EMC: EN 61326 Class A
電源AC 100 V～240 V (50 Hz/60 Hz)
寸法・質量約 195 mm (W) x 83 mm (H) x 346 mm (D)
約 2.2 kg
付属品電圧コード L1050-01 (1.6 m)
接続コード L9217 (絶縁BNC、 1.6 m)
変換アダプタ 9704 (メス: 絶縁BNC / オス: バナナ)
電源コード

※エンドユーザー情報が必要な商品です。
ご購入いただく際は、エンドユーザー様の会社名・所在地(市区町村)のご提供をお願いします。「ご注文情報の入力」画面下の【コメント/ご要望】欄にエンドユーザー様の会社名・所在地(市区町村)をご記入ください。

※校正書類(有料)をご希望のお客様は、「ご注文情報の入力」画面下の【コメント/ご要望】欄にてご依頼ください。
