3M

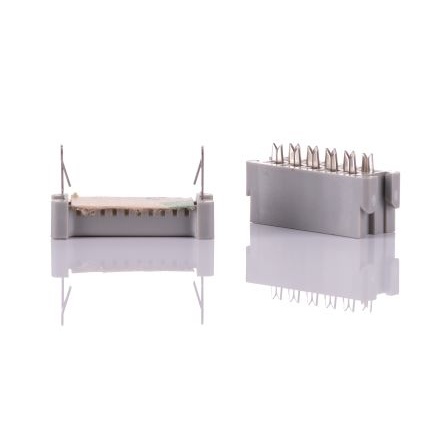

IDCコネクタ 2.54mmピッチ 10極 2列 メス 3000シリーズ
マルツコード：
M2704-606
品質ランク：
M1
自社在庫数：
0個
（ 2025/07/16 23:04 現在）

納期：
お問合せ下さい
数量
1個以上
￥637.00
(税込￥700.00)
50個以上
￥605.20
(税込￥665.20)

こちらからもご購入いただけます

トレイ
1 個以上
¥665.28
(税込 ¥731.80)
確認する

IDCコネクタ 2.54mmピッチ 10極 2列 メス 3000シリーズ【3473-6000】

の概要

●仕様

極数 = 10
行数 = 2
オス/メス = メス
ピッチ = 2.54mm
実装タイプ = ケーブルマウント
接続方向 = ライトアングル
結線方法 = IDC
定格電流 = 1A
表面処理:コンタクト = ニッケルの上に金
シリーズ = 3000
動作温度 Min = -55.0℃
動作温度 Max = 105.0℃
ハウジング材質 = PBT

3M 3000シリーズ2.54 x 2.54 mmケーブル取り付けIDCソケットコネクタ. 3000シリーズケーブル取り付け業界標準IDCリボンケーブルソケットコネクタは、ピッチが2.54 x 2.54 mmです。このIDCケーブルソケットは、26 → 28 AWG単線又はより線1.27 mmピッチフラットリボンケーブル / ディスクリートワイヤに対応します。IDCコンタクトを使用すると、事前のケーブル準備及び被覆の剥離が不要で、大量の終端にすばやく簡単に相互接続システムを実現します。このコンタクトはベリリウム銅製で、高い耐腐食性、優れた耐磨耗性、黄銅や青銅より優れた導電性を備えています。3000シリーズIDCソケットのハウジングは、デュアルスロット軍用極性化を備え、ヘッダコネクタと正確にかん合します。3000シリーズIDCソケットの設計は、MIL規格及びIEC標準化を基準に設定しています。3000シリーズリボンケーブルソケットは、ポジティブロック式の金属「J」クリップを備え、コネクタのカバーをしっかり保持できます。このカバーの上に転写接着剤があり、カバーをリボンケーブル上に保持して、コネクタとケーブルを正確に位置合わせします。この機能により、大量の終端が製造できるようになります。別売りのプルタブは、接着剤のストリップを用いてソケットに取り付けられます。このプルタブを使用すると、ソケットコネクタがかん合したヘッダから外す際にケーブル終端にかかる負荷が軽減されます。キーイングプラグも使用でき、ソケットコンタクトに接続して、オスピンが差し込まれないようにします。. 特長と利点. IDCコンタクトですばやく簡単に大量の終端処理が可能 ケーブル準備が不要 堅牢で信頼性の高いベリリウム銅コンタクト 確実にカバーを保持するポジティブロック式の金属「J」クリップ カバー上の転写接着剤でケーブルとコネクタを正確に位置合わせ. 製品用途の情報. 3000シリーズワイヤ取り付けIDCソケットは、電線対基板や内部配線用途に使用されています。主な用途は、ファクトリ / オートメーション、計測、医療、通信 / ネットワーク、コンピュータ、周辺機器などです。

在庫状況：営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

フラットケーブルコネクター(MIL規格コネクター)にはこちらの製品もございます。

ソケット(メス・ケーブル側) ボックス型ピンヘッダー(ロック機構無し) ロック付きピンヘッダー(オス・通常基板側) アクセサリー
