WIZnet Pico PoE【WIZNET-PICO-POE】

WIZnet Pico PoE【WIZNET-PICO-POE】

メーカー名:
型番:
WIZNET-PICO-POE
品質ランク:
M1
数量

納期:
4日程度

提携先在庫数:10個(2024/04/19 09:00現在)

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥4,370.00
(税込¥4,807.00)

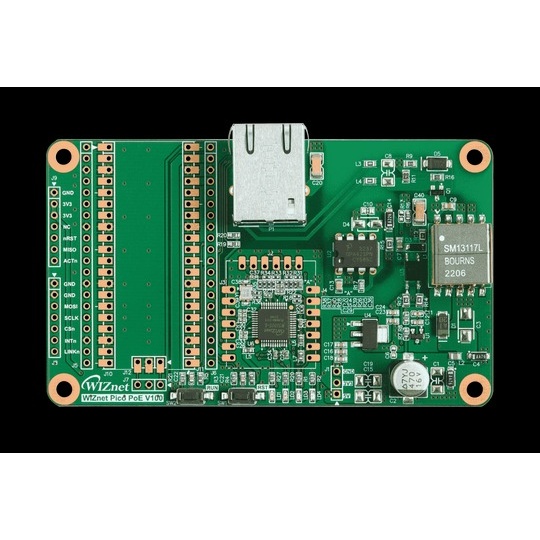

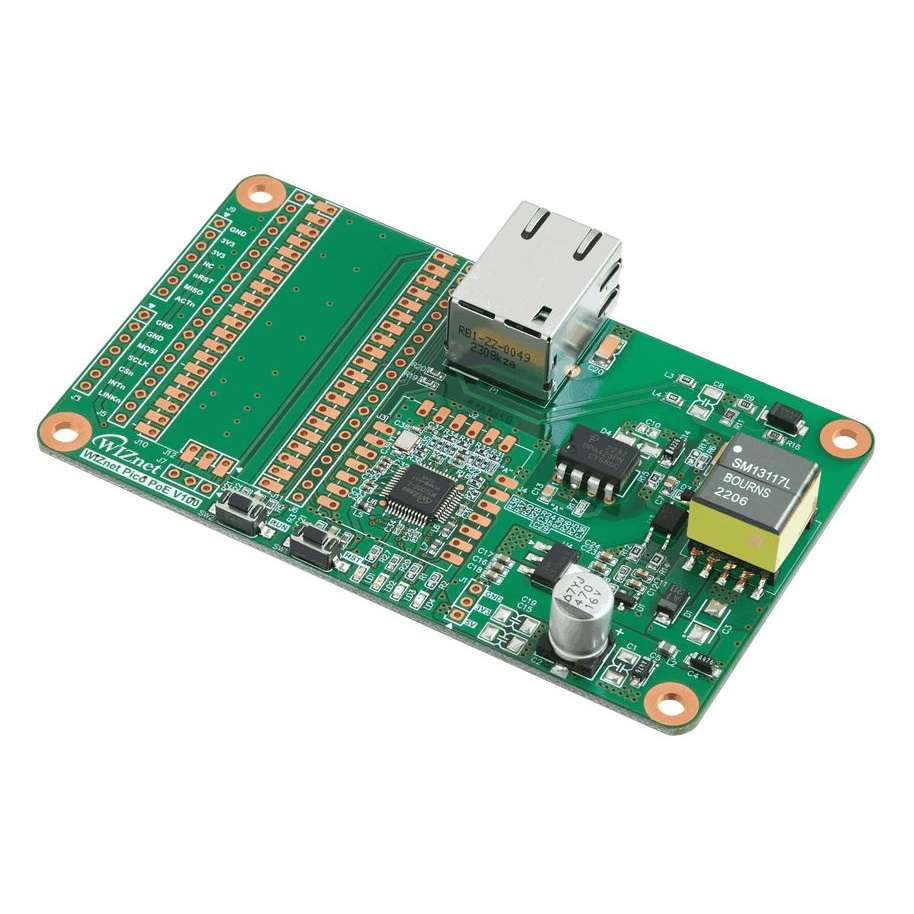

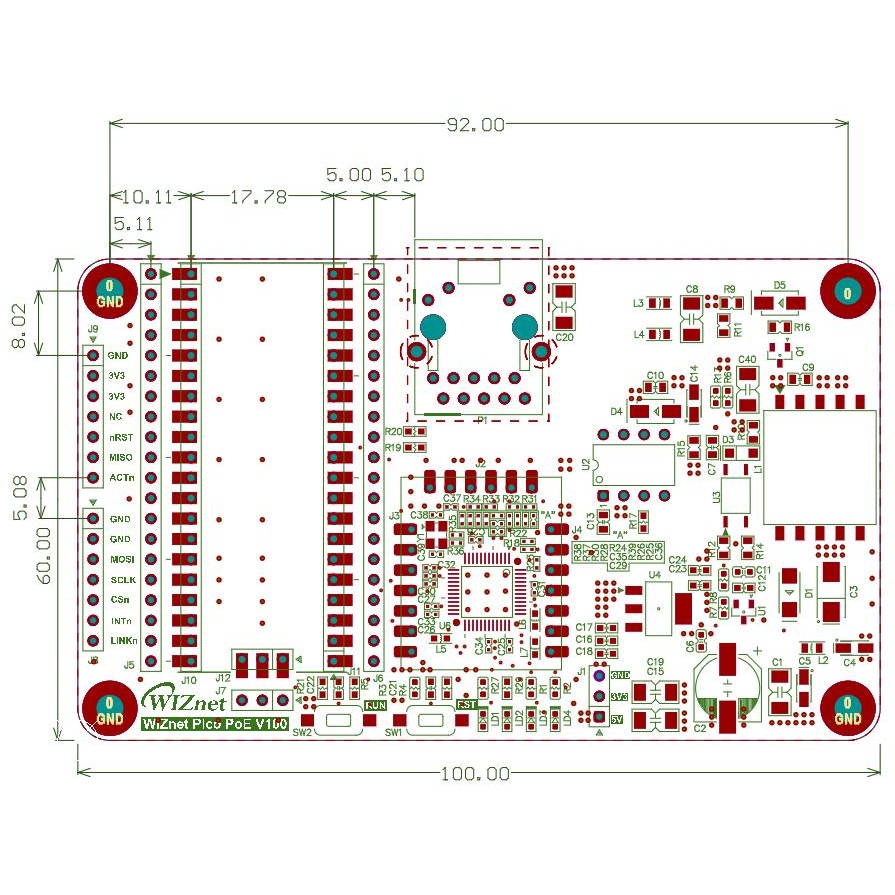

WIZnet Pico PoE【WIZNET-PICO-POE】の概要

Raspberry Pi Picoに、 LANケーブルからの電力供給を可能にする拡張ボードです。最大8Wまでの電力供給が可能です。 W5100SイーサネットシールドW5500、W6100 IOモジュールと組み合わせて使用できます。

●特長

PoE

・IEEE802.3af準拠
・広い入力電圧範囲37V~57VDC
・回路保護(OV、OC)
・高いDC/DC変換効率
・絶縁レベル2kVrms
・サージ保護機能の強化
・2チャンネルブリッジ整流器を内蔵

その他

・3ピンARMシリアルワイヤデバッグ(SWD)ポート
・10/100BASEイーサネットPHY組み込み
・オートネゴシエーションをサポート・全二重/半二重
・10/100BASE

・内蔵RJ45(BR1-ZZ-0049)
・内蔵LDO(IL1117-3.3)

●仕様

【PoE電気仕様】
入力電圧37V~57V
出力電圧5V(1.6A)、3.3V(1A、LDO)
電力8W
スイッチング周波数400kHz固定
絶縁耐圧2kVrms
動作温度-20℃~85℃
【Raspberry Pi PicoからWIZnet IO Moduleへの接続ピン】
入力/出力ピン番号説明
入力GPIO16W5100S の MISOに接続
出力GPIO17W5100S の CSnに接続
出力GPIO18W5100S の SCLKに接続
出力GPIO19W5100S の MOSI に接続
出力GPIO20W5100S の RSTnに接続
入力GPIO21W5100S の INTnに接続
入力GPIO24VBUS検出:VBUSが存在する場合はHighそれ以外の場合はLow
出力GPIO25ユーザーLEDに接続
入力GPIO29ADCモード(ADC3)でVSYS/3を測定するために使用
【J1電源出力ヘッダー】
ピン番号ピン名説明
1+5V+5V電源I/Oピン
2+3.3V+3.3V電源I/Oピン
3GNDグラウンド
【J7 SWD ヘッダー】

3ピン ARM シリアルワイヤデバッグ(SWD)ポート

ピン番号ピン名
1SWDIO
2GND
3SWCLK
推奨動作条件

動作温度上限:+70℃
入力電圧:48V~57V

【資料】

ドキュメント
