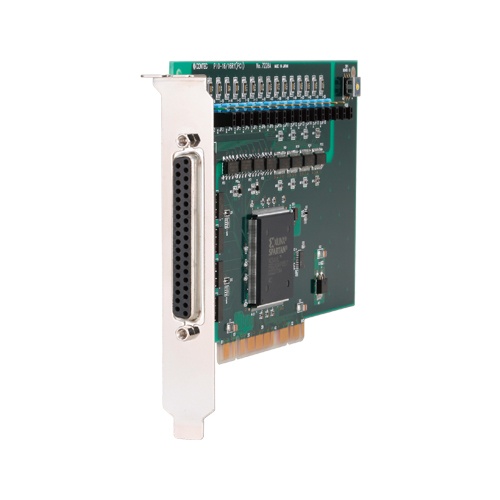

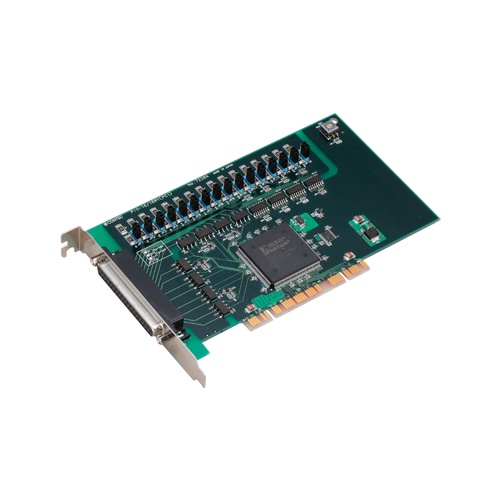

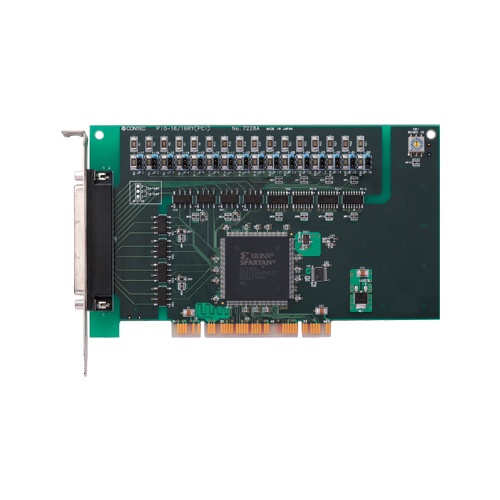

PIO-16/16RY(PCI)
高電圧用無極性絶縁型デジタル入出力ボード
マルツコード：
M2789-499
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/28 05:42 現在）

納期：
4営業日程度
数量
1個以上
￥43,700.00
(税込￥48,070.00)

高電圧用無極性絶縁型デジタル入出力ボード【PIO-16/16RY(PCI)】

の概要

●特長

本製品は、デジタル信号の入出力を行う、PCIバス準拠のインターフェイスボードです。16点のフォトカプラ絶縁入力および16点の半導体リレー出力ができます。Windows版、Linux版ドライバ(API-PAC(W32))添付。

・電流シンク出力、電流ソース出力の両方に対応
12-24VDCまたは24-48VDCのデジタル信号を16点入力できます。電流シンク出力、電流ソース出力の両方に対応しています。
・入力信号すべてを割り込み入力として使用可能
入力16点すべてを割り込み入力として使用することができます。また、割り込みを発生させる入力信号のエッジを選択することもできます。
・誤入力を防止するデジタルフィルタ機能装備
ノイズやチャタリングによる誤入力を防止するためのデジタルフィルタ機能を備えています。
・120VAC/DCまでのデジタル信号を16点出力可能
120VAC/DCまでのデジタル信号を16点出力できます。1点あたり最大100mAまでの負荷を駆動できます。
・耐ノイズ性が向上
PCIバス(パソコン)と入出力インターフェイスは、フォトカプラまたは半導体リレーで絶縁されているため耐ノイズ性に優れています。

●仕様

拡張モジュール
シリーズ
バス仕様PCI
サイズショートサイズ
使用コネクタD-SUB 37-pin (メス)
デジタル入出力
入力点数16点
出力点数16点
双方向点数-
応答速度 (入力)200μsec (max.)
応答速度 (出力)1msec (max.)
動作電圧 (入力)12 ~ 24VDC; 24 ~ 48VDC
動作電圧 (出力)~ 120VAC / VDC
入力回路フォトカプラ絶縁入力 (シンク・ソース出力両対応)
出力回路半導体リレー接点出力
内蔵電源-
対応OS
対応OSWindows 11 (64-bit); Windows 10 IoT Enterprise LTSC 2021 (64-bit); Windows 10 IoT Enterprise 2019 LTSC (64-bit); Windows 10 IoT Enterprise LTSB 2016 (64-bit); Windows 10 (64-bit); Windows 10 (32-bit); Windows 8.1 (64-bit); Windows 8.1 (32-bit); Windows 7 (64-bit); Windows 7 (32-bit); Windows Vista (64-bit); Windows Vista (32-bit); Windows XP (64-bit); Windows XP (32-bit); Windows 2000 (32-bit); Windows Server 2022; Windows Server 2019; Windows Server 2016 ; Windows Server 2012 R2; Windows Server 2008 (64-bit); Windows Server 2008 (32-bit); Windows Server 2003 (64-bit); Windows Server 2003 (32-bit); Linux
