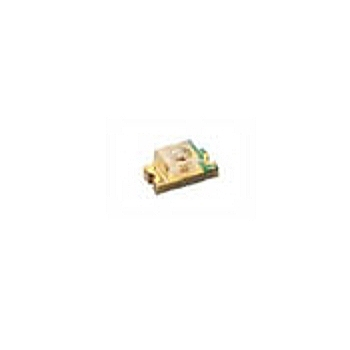

超高輝度チップLED 赤(5個1セット)【BR1102W*5】

超高輝度チップLED 赤(5個1セット)【BR1102W*5】

メーカー名:
型番:
BR1102W*5
環境区分:
RoHS対応
品質ランク:
S1
数量

自社在庫数
12セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1セット以上
¥204.00
(税込¥224.00)
100セット以上
¥180.00
(税込¥198.00)
200セット以上
¥160.00
(税込¥176.00)
500セット以上
¥140.00
(税込¥154.00)

超高輝度チップLED 赤(5個1セット)【BR1102W*5】の概要

・パッケージ:3216-02
・発光色:
・順電圧VF/標準:1.7V
・順電圧VF/最大:2.0V
・順電圧VF/条件IF:20mA
・逆電圧VR:4V
・順電流IF:30mA
・逆電流IR/最大:100μA
・逆電流IR/条件VR:4V
・許容損失mW/Po:60mW
・樹脂色:無色透明
・ドミナント波長(typ):647nm
・指向半値角θx:70°
・指向半値角θy:82°
・動作温度:-30℃〜+85℃
・保存温度:-40℃〜+100℃
・輝度:12.0mcd〜33.6mcd
・光度/条件IF:20mA
・入数:5個
