面実装IC用テストクリップ プッシュフィット式【PFC-5S】

面実装IC用テストクリップ プッシュフィット式【PFC-5S】

メーカー名:
型番:
PFC-5S
環境区分:
RoHS対応
品質ランク:
M1
数量
内容

1個以上
¥7,470.00
(税込¥8,217.00)
納期:
7日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

面実装IC用テストクリップ プッシュフィット式【PFC-5S】の概要

簡単セット!外れにくい! プッシュ・フィットICクリップ ICリードに押し付けて取り付ける新機構を採用したICテストクリップです。 ■0.4〜0.5mmの狭ピッチICに対応。 ■外れにくく、接続安定性抜群。 ■薄型で隣接ピンに連続して接続可能。

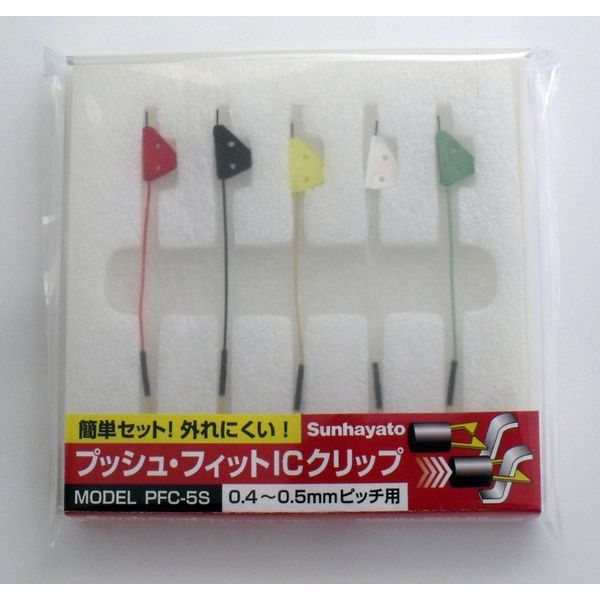

入り数5本入り(赤・黒・白・緑・黄)
対応ICリード幅0.25mm以下
定格AC/DC 50V, 0.3A
絶縁抵抗500MΩ

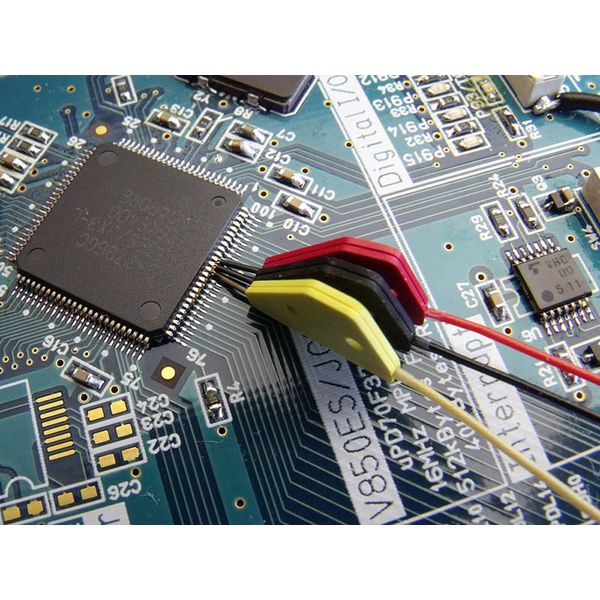

■取り付け方
持ち手部分を持ち、ICリードに対して垂直方向から先端部を押し付けると先端が開き、ICリードが中に入ります。
取り付け時は初めは強く押し、先端部が一度広がった後、狭まり始めたら力を弱めてください。

■使用上の注意
・対象のICリード形状によっては使用できない場合があります。
・本製品の先端で指などを傷つけないよう注意してください。また、子供の手の届かないところで作業・保管をしてください。
・ICリードに取り付け・取り外しするときは垂直方向から行ってください。斜め方向から行うと先端が破損する場合があります。 また、ケーブルや測定器接続端子を引っ張らないでください。
・取り付け・取り外しのちからが強すぎると破損する場合があります。

■その他
測定器接続端子には各種ICテストクリップ用延長コードが接続できます。
(型番:SOP-71〜74、SPC-71〜72、SPL-7、SPS-7など)
