連結ピンソケット 40ピン[20ピン×2列] 2.54mmピッチ 基板用【GB-DPS-2540P(L10)】

連結ピンソケット 40ピン[20ピン×2列] 2.54mmピッチ 基板用【GB-DPS-2540P(L10)】

数量
1個以上
¥99.00(税抜)
100個以上
¥90.00(税抜)
200個以上
¥80.00(税抜)
500個以上
¥70.00(税抜)
納期:
ただいま入荷待ちです

申し訳ございません

商品説明

2.54mmピッチ2列40ピンのピンソケットです。ピン部分が通常より長いので、複数の基板を連結可能です。 ■ソケット高:8.5mm ■ピッチ:2.54mm ■リード長:10mm

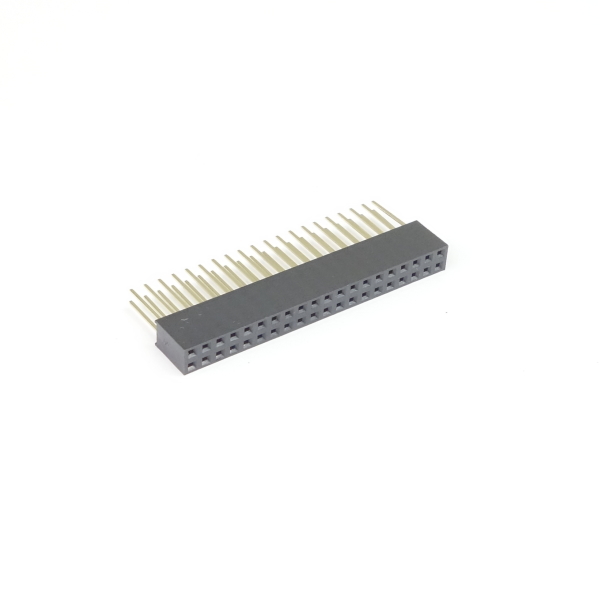

2.54mm(0.1inch)ピッチのロングピン型ピンソケット2列x20ピン=40ピンです。標準品よりピンが長くArduinoのシールドのように複数の基板を高さ方向に積み上げて接続するのに用いられます。(本来はラッピング接続の対応用です。)積み重ね使用の場合、ピンは単体のピンヘッダー(通常6mm)より長めですがはんだ付けの盛り上がりを考慮するとこの程度になります。標準0.64mm角の角ピンヘッダーと勘合し丸ピンソケットやICソケットとは同じピッチでも互換性がありません。写真のピン数は商品と異なることがあるので列数とピン数を数値で確認してください。※すべてのピンをはんだ付けして使用してください。少数のピンだけをはんだ付けしてピンヘッダーと接続すると抜く時にソケットハウジングがピンヘッダー側にくっついてソケットが分解してしまうことがあります。



595684 0000000200661733 _GB105-00 GB-DPS-2540P(L10)

店舗に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
