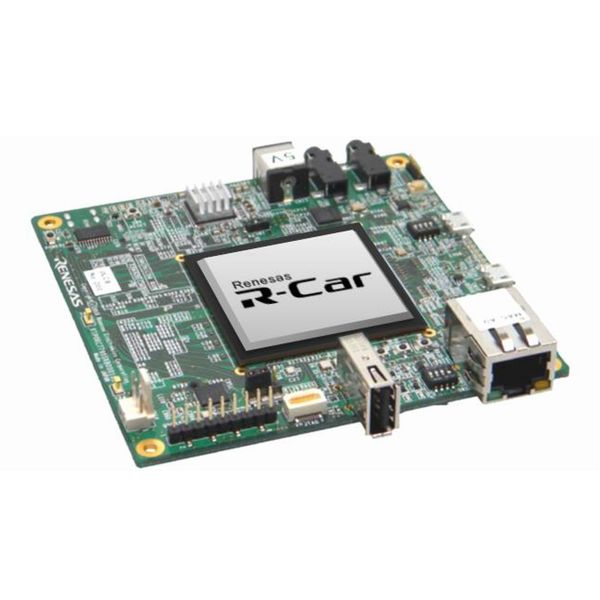

R-Car スタータキット Premier WS2.0(R-Car H3搭載モデル)Samsung製チップ搭載【RTP0RC77951SKBX010SA00】 ※在庫限り品

R-Car スタータキット Premier WS2.0(R-Car H3搭載モデル)Samsung製チップ搭載【RTP0RC77951SKBX010SA00】 ※在庫限り品

メーカー名:
型番:
RTP0RC77951SKBX010SA00
品質ランク:
M1

R-Car スタータキット Premier WS2.0(R-Car H3搭載モデル)Samsung製チップ搭載【RTP0RC77951SKBX010SA00】の概要

参考価格: 79,900円(税別)

【注意事項】
・本商品は、お見積のご依頼を頂きまして、メーカー確認後に販売させて頂きます。
 販売対象は、法人様・学校法人様に限らせて頂きます。
 また、上記の場合でも、メーカーの都合により、販売をお断りさせて頂く場合がございますので、予めご了承ください。

・メーカー製造状況によりDDR/eMMCチップメーカーが変更になる場合がございます。
 お見積を頂きました際に、Micron製チップ搭載の【RTP0RC77951SKBX010SA01】をご案内させて頂く場合がございますのでご了承ください。



画像認識やHMIなど高い専門性を持つプロフェッショナルなエンジニアのための新開発キット


R-Car スタータキットの特長
●「プロフェッショナル・コミュニティ」に向けて、オープンな車載Linux環境を容易に実現可能
車載Linux環境を、新規参入のエンジニアでも容易に実現できるよう設計し、低価格のため1人1台の入手が可能。
先進的なHMIソフトウェアや、コグニティブ・コンピューティングを支援する強力なコンピューティング・ライブラリを提供し、車載実績のあるQNXのリアルタイムOSなどをサポート。専門性の高いプロフェッショナル・コミュニティに向けた車載ソフトウェアの開発プラットフォームとして有用。

●高い拡張性を有するため、幅広い車載コンピューティング用途に使用可能
車載コンピューティング開発に必要な周辺インタフェースを実装。さらにR-Carのすべての周辺端子を使用できる440ピンの拡張ポートを用意し、シンプルな最先端のコンピュータービジョン開発環境から、統合コクピットのような大規模システムのプロトタイピングまで、幅広いコンピューティング用途で利用可能。

CPUR-Car H3搭載
・ARM Cortex-A57 (ARMv8) 1500MHz/1600MHz/1700MHz quad core、with NEON/VFPv4、L1 cache I/D 48K/32K、L2 cache 2MB
・ARM Cortex-A53 (ARMv8) 1200MHz quad core、with NEON/VFPv4、L1 cache I/D 32K/32K、L2 cache 512K
・memory controller for LPDDR4 4GB in 2 channels、each 64-bit wide
・three-dimensional graphics engines
・video processing units
・3 channels display output
・6 channels video input
・SD card host interface
・USB3.0 and USB2.0 interfaces
・CAN interfaces
・Ethernet AVB
・PCI Express Interfaces
メモリ
・internal 384KBytes system RAM
・64 MBytes HyperFlashTM (512 Mbits)
・16MBytes QSPI flash(128 Mbits)1 header QSPI module
・8 GBytes eMMC
・microSD card slot
・DDR/eMMC Samsung製チップ搭載
端子・CN1 expansion connector 440pin
・CN2 QSPI flash module
・CN3 debug JTAG
・CN4 HDMI
・CN5 USB 2.0
・CN6 push-pull microSD card socket
・CN7 Ethernet connector RJ45
・CN8 LINE out
・CN9 MIC input
・CN10 debug serial
・CN11 CPLD programming JTAG
・CN12 debug serial
・CN13 main power supply input (5V DC)
・CN14 CPU fan
ボード仕様
・Dimensions: 100mm × 100mm
・Height: 57mm (with FAN)
・External power supply 5V / 4A-8A、 ripple & noise (Vp-p) full load 200mV
※R-Carスタータキット Premierには、ACアダプターは付属しておりません。
別途ご用意ください。


※本商品は、ボードの搭載チップがWS1.1からWS2.0にアップグレードしたものです。ボード仕様には特に変更はございません。チップの仕様差分は以下になります。

Modified
function

R-Car H3 WS1.1

R-Car H3 WS2.0

CA57
Frequency

1500MHz

1500/1600/1700MHz

Display
output

4 channels(DU x 4ch, VSP-DU x 4ch)
HDMI x 2ch
LVDS x 1ch
DRGB x 1ch

4 channels(DU x 4ch, VSP-DU x 3ch)
HDMI x 2ch
LVDS x 1ch
DRGB x 1ch

CSI2
Video In

4 channels
4lane x 2ch
2lane x 2ch

3 channels
4lane x 2ch
2lane x 1ch

USB3.0

2x USB3.0/2.0(DRD)

1x USB3.0/2.0(DRD)

USB2.0

3x USB2.0(2H, 1 OTG)

4x USB2.0(2H, 2 OTG)

PCIe, SATA

2x PCIe + 1x SATA

1x PCIe + 1x PCIe/SATA

Video
en/decoding

3 streams in parallel

2 streams in parallel

VSPI

3 channels

2 channels

FDP

3 channels

2 channels

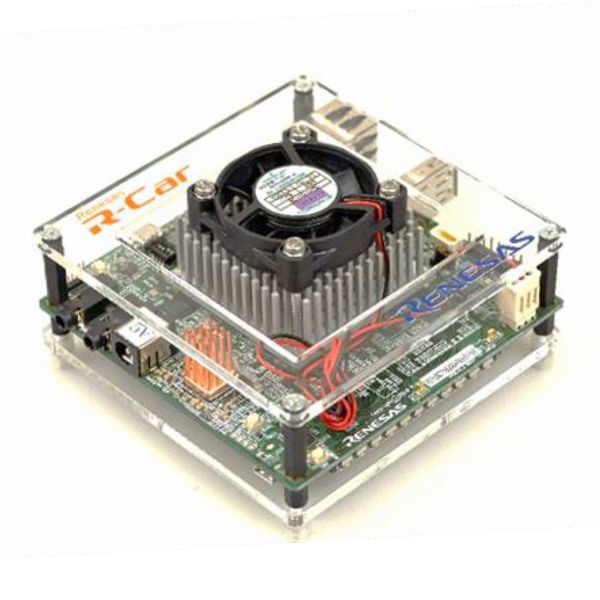

R-Carスタータキット Premiere
