フリースケール製MC9S08JSマイコン搭載



MC9S08JS16マイコンボード

MC9S08JS16



<3つのポイント>
1.構造がシンプル!
2.特別なプログラミングツールが購入不要
  ユーザー登録をすれば、統合開発環境と書き込みソフトをフリースケールサイトより
  無料でダウンロードできます。
3.初心者向け日本語版「ファーストステップガイド」を用意しました
  専用サイトより、「ファーストステップガイド」がダウンロードできます。
  このファーストステップガイドには、簡単なCodeWarriorやBootloader_GUIの使い方が記されています。
  流れに沿ってお試しいただければ、基本操作が習得できます。

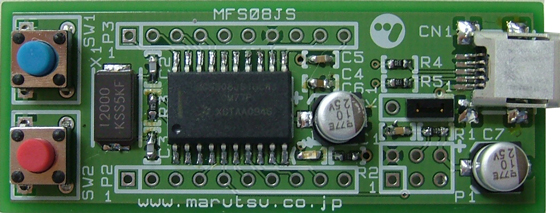

USB I/F搭載マイコン基板 (MFS08JS)は,フリースケール製のMC9S08JS16を搭載したマイコン・ボードです。 MC9S08JS16は同社製8ビットマイコンシリーズの中でも、シンプルな構造でありながらUSBインターフェースを標準で備え、 かつUSBブートローダーを内蔵することにより手軽なプログラミングが可能なマイコンチップです。 フラッシュROMは16Kバイト,RAMは512バイト搭載しています。シリアル・インターフェースやタイマ, 周辺機能を備えており,マイコン学習用としてだけでなく、組み込み用途にも適しています。

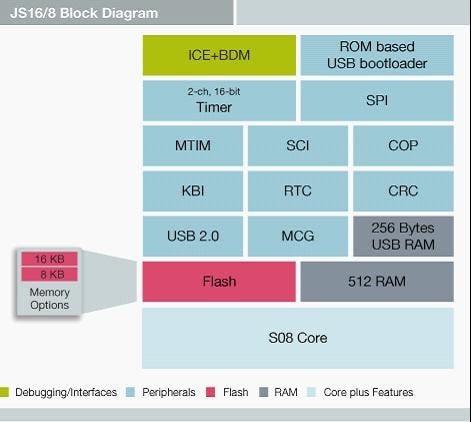

<Peripherals>
・USB device module
・Serial Communications Interface (SCI) module with optional 13 bit break.
・Serial Peripheral Interface (SPI) - A single 8-bit or 16- bit module with receive data buffer (RDB) hardware match function
・TPM - Up to 2-channel 16-bit timer/pulse-width modulator (TPM) module
・RTC-(Real-time counter) 8-bit modulus counter with binary or decimal based prescaler

◆ 仕様 ◆
・搭載デバイス  :マイコン:MC9S08JS16(フリースケール社),発振子:CX8045G12M(京セラ)
             LED:緑色×1個 タクトスイッチx2個など
・動作電圧/電流 :5V単一(USBバス・パワー駆動)
・添付品     :6ピン・ピンヘッダ、40ピン・ピンヘッダ、ショートピン 各1個
          ※添付品は予告無く同等品に変更する場合があります
・サイズ     :59 [W]×23 [D]mm(突起部含まず)

※別途USBケーブルが必要です。
